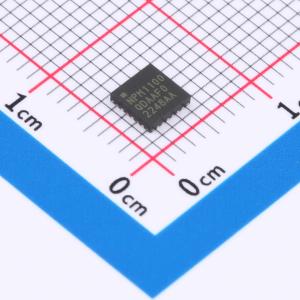

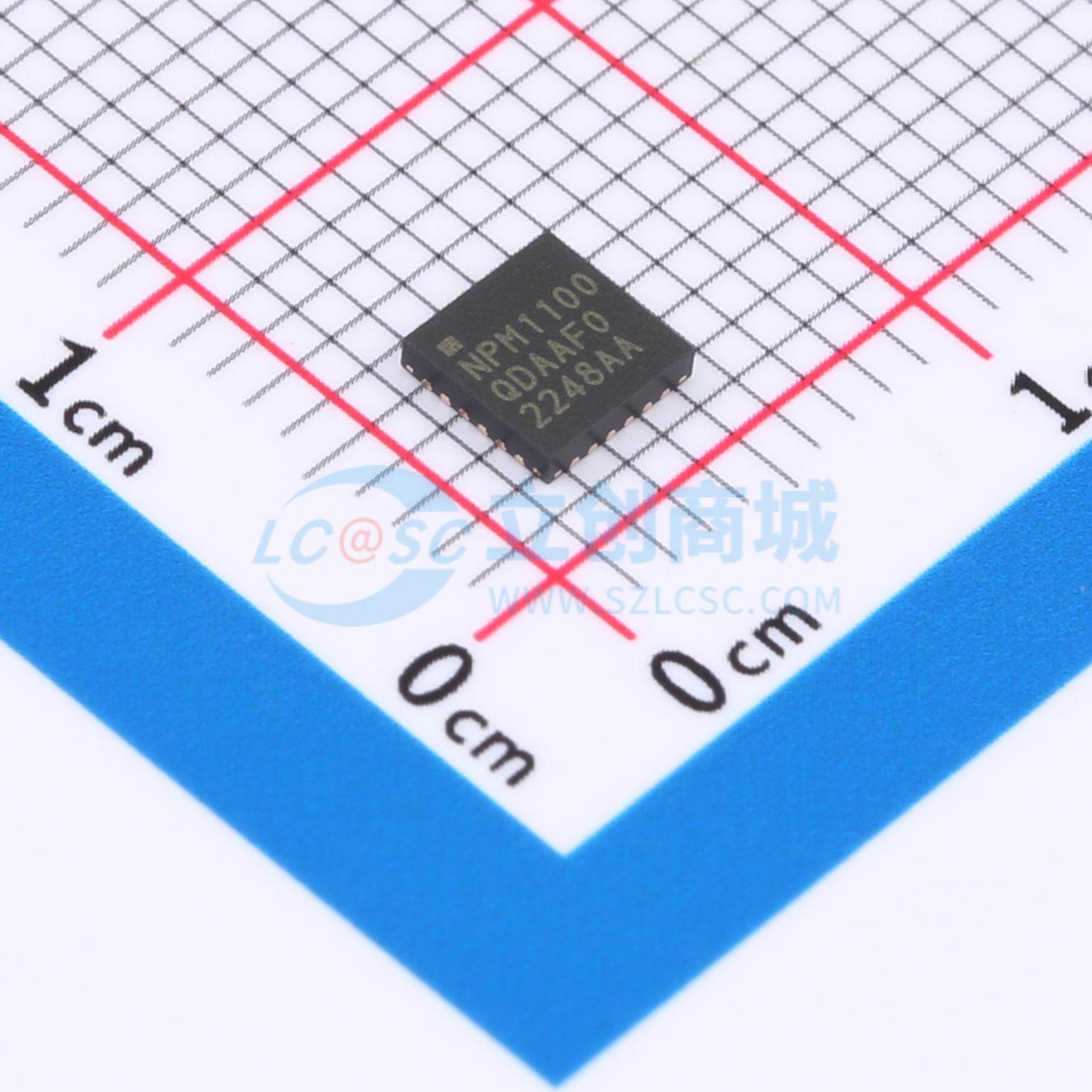

NPM1100-QDAA-R

nPM1100是一款集成式电源管理IC（PMIC），采用紧凑的2.1x2.1 mm WLCSP封装，内置线性模式锂离子/锂聚合物电池充电器。它具备高效的DC/DC降压稳压器，输出模式可配置为双模式。 nPM1100是一款极其紧凑的PMIC器件，专为使用小型锂离子或锂聚合物电池且对空间要求苛刻的应用而设计。它与所有nRF52和nRF53系列SoC兼容，支持通过USB以高达400 mA的电流为电池充电，并能提供高达150 mA的电流，为具有稳压输出的外部组件供电。 该器件运行时至少需要五个无源组件。它是电池供电设计中nRF52和nRF53多协议SoC的理想配套产品，且无需控制接口即可工作。低静态电流（IQ）可通过运输模式延长电池在运输和储存过程中的使用寿命，或在使用自动控制的滞回降压模式高效运行至1 μA负载时延长电池使用寿命。内置充电和错误指示LED驱动器。充电配置文件限制可配置，VBUS电流限制可以固定或通过片上USB端口检测自动控制。

• 400 mA线性电池充电器
• 充电电流可在20 mA至400 mA之间调节
• 可选4.1 V或4.2 V的终止电压
• 自动涓流、恒流和恒压充电
• 电池热保护
• 放电电流限制
• 符合JEITA标准
• 带高效降压稳压器的锂离子/锂聚合物USB电池充电器
• 典型静态电流800 nA
• 运输模式静态电流460 nA
• 热保护
• USB兼容的100 mA和500 mA电流限制
• 正常工作的输入电压范围为4.1 V至6.7 V
• 20 V过压保护
• 反向电流保护
• 系统电压输出范围为3.0 V至5.5 V
• USB端口检测支持以下类型：SDP、CDP/DCP
• 1.8 V至3.0 V、150 mA降压稳压器
• 降压稳压器效率高达92%
• 滞回和脉冲宽度调制（PWM）模式之间自动转换
• 强制PWM模式以实现纯净电源运行
• 引脚可选输出电压（1.8 V、2.1 V、2.7 V、3.0 V）
• 软启动
• 用于充电器状态指示的LED驱动器

• 高级可穿戴设备
• 健康/健身传感器和监测设备
• 高级计算机外设和I/O设备
• 鼠标
• 键盘
• 多点触控板
• 交互式娱乐设备
• 遥控器
• 游戏控制器
