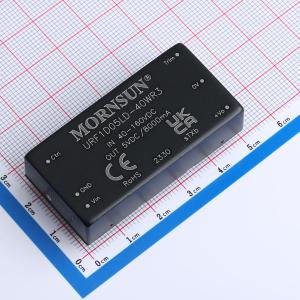

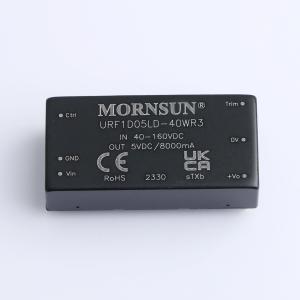

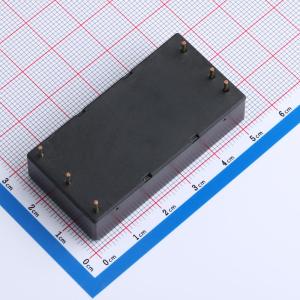

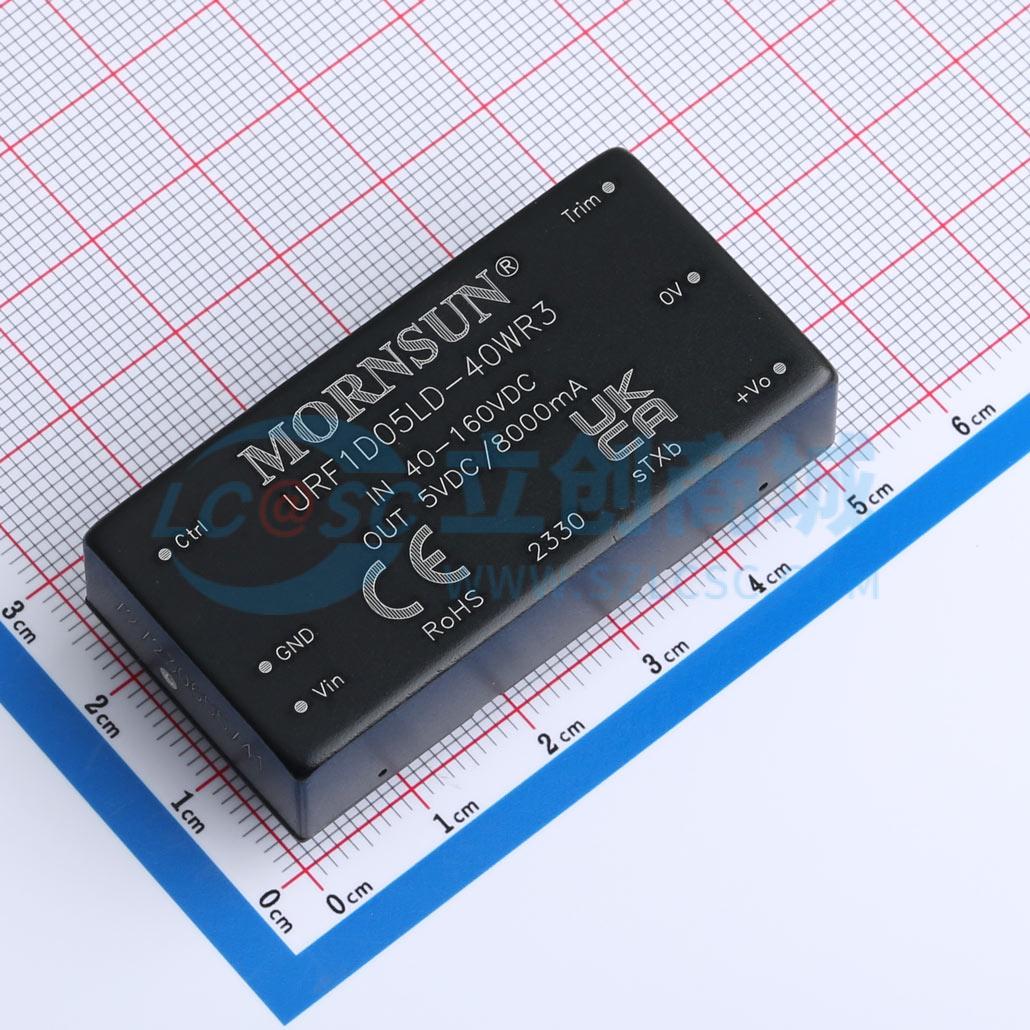

URF1D05LD-40WR3

40W隔离式DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：超宽4:1输入电压范围。加强隔离，I/O隔离测试电压3.0KVDC/1.5KVAC。工作环境温度范围：-40℃至+85℃。输入欠压保护，输出短路、过流、过压保护，过温保护。机箱（A2S）或35mm导轨安装（A4S）版本提供输入反极性保护。行业标准引脚输出。应用：电子设备。铁路车辆
品牌名称: MORNSUN(金升阳)
商品型号: URF1D05LD-40WR3
商品编号: C5814578
商品封装: DIP,50.8x25.4mm
包装方式: 管装
商品毛重: 31.9克(g)

商品参数

商品概述

URF1D_LD - 40WR3系列隔离式40W DC - DC转换器产品具有40 - 160VDC的超宽输入电压，效率高达91%。符合加强绝缘要求，输入到输出的绝缘测试电压为3000VDC/1500VAC，转换器可在-40℃至+85℃的环境温度下安全运行。具备输入欠压保护、输出短路、过流、过压和过温保护功能。非常适合使用72V、96V和110V电池电压的电子设备和铁路车辆应用。

商品特性

4:1超宽输入电压范围
加强绝缘，输入/输出绝缘测试电压3.0KVDC/1.5KVAC
工作环境温度范围：-40℃至+85℃
输入欠压保护、输出短路、过流、过压保护和过温保护
机箱（A2S）或35mm导轨安装（A4S）版本具备输入反极性保护
行业标准引脚排列
符合EN62368 - 1、BS EN62368 - 1标准

应用领域

电子设备
使用72V、96V和110V电池电压的铁路车辆应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	40V~160V
	输出电压精度	±1%
	输出电压(Vout)	5V
	输出电流(最大值)	8A
	转换效率	88%
	最大容性负载	10000uF

	属性	参数值
	开关频率	220kHz
	纹波噪声	150mVp-p
	特性	过流保护；欠压保护；过压保护；短路保护；过热保护
	长度	50.8mm
	宽度	25.4mm
	高度	11.8mm
	工作温度	-40℃~+85℃
