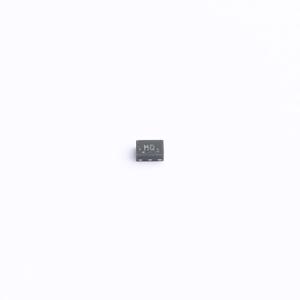

TXU0101QDRYRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TXU0101QDRYRQ1
商品编号: C5812503
商品封装: USON-6(1x1.4)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

TXU0101-Q1 是一款 1 位、双电源同相固定方向电压电平转换设备。A 引脚参考 VCCA 逻辑电平，OE 引脚可参考 VCCA 或 VCCB 逻辑电平，B 引脚参考 VCCB 逻辑电平。A 端口可接受 1.1 V 至 5.5 V 的输入电压，B 端口也可接受 1.1 V 至 5.5 V 的输入电压。当 OE 相对于任一电源设置为高电平时，可实现从 A 到 B 的固定方向数据传输。当 OE 设置为低电平时，所有输出引脚处于高阻抗状态。有关控制逻辑操作的总结，请参阅设备功能模式。

商品特性

完全可配置的双轨设计允许每个端口在 1.1 V 至 5.5 V 范围内工作
支持 3.3 V 至 5.0 V 下高达 200 Mbps 的速率
施密特触发器输入允许缓慢和有噪声的输入，集成静态下拉电阻的输入可防止通道浮空
高驱动强度（5 V 时高达 12 mA）
低功耗
- 最大 2.5 μA（25°C）
- 最大 6 μA（-40°C 至 125°C）
VCC 隔离和 VCC 断开（Ioff - float）功能
- 如果任一 VCC 输入 <100 mV 或断开连接，所有输出将被禁用并变为高阻抗
Ioff 支持部分掉电模式操作
带有 VCC(MIN) 电路的控制逻辑（OE）允许从 A 或 B 端口进行控制
引脚排列与 TXB 系列电平转换器兼容
工作温度范围为 -40°C 至 +125°C
闩锁性能超过 JESD 78 标准 II 类的 100 mA
ESD 保护超过 JESD 22 标准
- 2500 V 人体模型
- 1500 V 带电器件模型

应用领域

消除缓慢或有噪声的输入信号
驱动指示 LED 或蜂鸣器
消除机械开关的抖动
通用 I/O 电平转换
推挽式电平转换（UART、SPI、JTAG 等）

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	数据速率	200Mbps
	工作电压(VCCA)	1.08V~5.5V
	工作电压(VCCB)	1.08V~5.5V

	属性	参数值
	元件数	1
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻；集成上拉电阻
