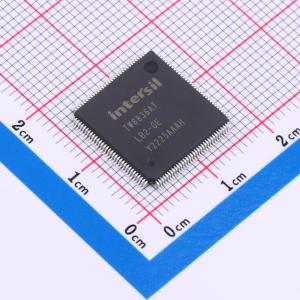

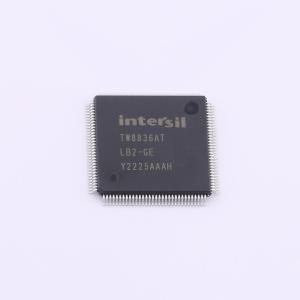

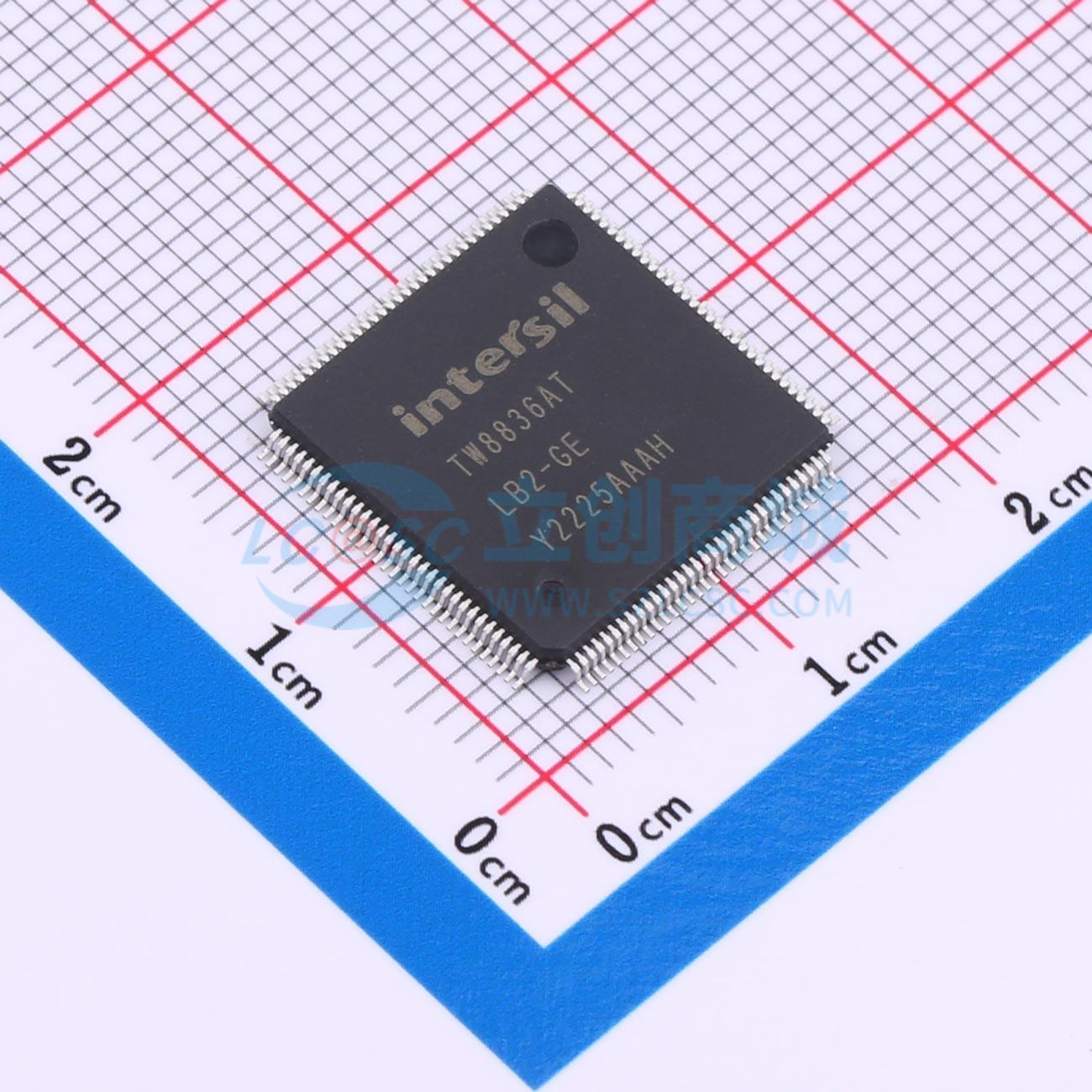

TW8836AT-LB2-GE

带有内置解码器、TTL/LVDS输入、MCU、OSD和TTL/LVDS面板接口的LCD视频处理器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高度集成的LCD视频处理器，包含许多创建所需的功能。包括高质量的2D梳状NTSC/PAL/SECAM视频解码器、三高速RGB ADC、LVDS和TTL数字输入接口、高质量缩放器和去隔行器以及多功能OSD。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: TW8836AT-LB2-GE
商品编号: C5812226
商品封装: LQFP-128-EP(14x14)
包装方式: 托盘
商品毛重: 0.69克(g)

商品参数

	属性	参数值
	工作电压	1.8V；3.3V
	工作温度	-
	功能特性	视频格式识别；可编程增益放大器；内置锁相环

商品概述

TW8836是一款高度集成的LCD视频处理器，将创建多用途LCD显示系统所需的许多功能集成到单个封装中。这包括高质量的2D梳状NTSC/PAL/SECAM视频解码器、三重高速RGB ADC、LVDS和TTL数字输入接口、高质量的缩放器和去隔行扫描器，以及用于MCU和LVDS或TTL的高性能输出面板接口。TW8836可以支持高达1080p的输入分辨率，并可驱动高达1366x768分辨率的LCD面板。TW8836的视频处理能力包括任意H/V缩放、全景缩放、图像镜像、图像调整和增强，以及黑白拉伸。该设备的特性和多功能性使其成为车载LCD显示应用和便携式显示应用（如皮秒投影仪）的理想解决方案。

应用领域

车载显示器
Pico 投影仪和便携式媒体播放器
便携式DVD和DVR播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	解码器
	数据接口	I2C；SPI
	数据速率	-
