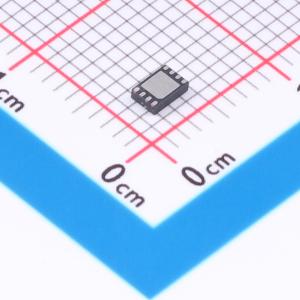

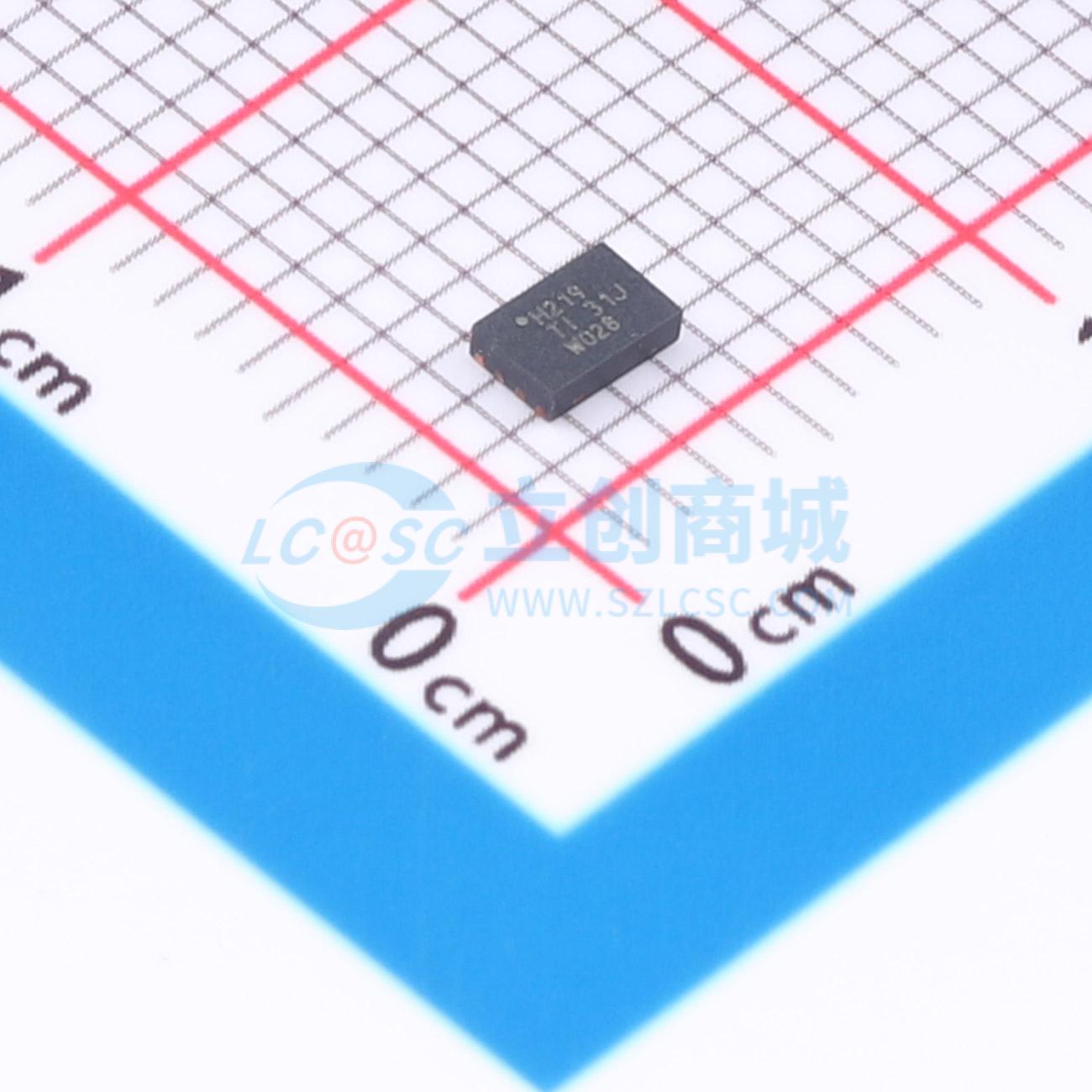

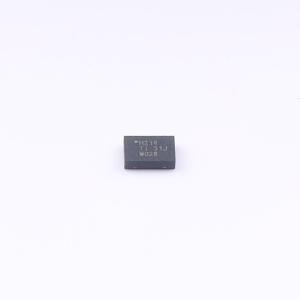

TMUX7219RQXR

具有1.8-V逻辑电平的44-V、抗闩锁、2:1（单刀双掷）精密开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX7219 具有 1.8V 逻辑的 44V、抗锁存、2:1 (SPDT) 精密开关
品牌名称: TI(德州仪器)
商品型号: TMUX7219RQXR
商品编号: C5803420
商品封装: WSON-8(2x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TMUX7219是一款单通道、2:1（单刀双掷，SPDT）配置的互补金属氧化物半导体（CMOS）开关，具备抗闩锁能力。该器件可采用单电源（4.5 V至44 V）、双电源（±4.5 V至±22 V）或非对称电源（如VDD = 12 V，VSS = -5 V）供电。TMUX7219支持源极（SX）和漏极（D）引脚上从VSS到VDD的双向模拟和数字信号。通过控制EN引脚可以使能或禁用TMUX7219。禁用时，两条信号通路开关均断开。使能时，可使用SEL引脚开启信号通路1（S1至D）或信号通路2（S2至D）。所有逻辑控制输入支持1.8 V至VDD的逻辑电平，确保在有效电源电压范围内工作时与TTL和CMOS逻辑兼容。故障安全逻辑电路允许在电源引脚施加电压之前对控制引脚施加电压，保护器件免受潜在损坏。 TMUX72xx系列具备抗闩锁能力，可防止通常由过压事件引起的器件内部寄生结构之间出现不良大电流事件。闩锁状态通常会持续到电源轨关闭，可能导致器件故障。抗闩锁特性使TMUX72xx系列开关和多路复用器能够在恶劣环境中使用。

商品特性

抗闩锁
双电源范围：±4.5 V至±22 V
单电源范围：4.5 V至44 V
低导通电阻：2.1 Ω
低电荷注入：-10 pC
高电流支持：330 mA（最大值）（VSSOP封装）
高电流支持：440 mA（最大值）（WSON封装）
工作温度范围：-40℃至+125℃
与1.8 V逻辑兼容
故障安全逻辑
轨到轨操作
双向信号通路
先断后通切换

应用领域

工厂自动化和工业控制
可编程逻辑控制器（PLC）
模拟输入模块
半导体测试
交流充电站（充电桩）
超声扫描仪
患者监测与诊断
光网络
光测试设备
远程无线电单元
有线网络
数据采集系统
燃气表
流量变送器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	4.5V~44V；4.5V~22V；-22V~-4.5V
	导通时间(ton)	-
	导通电阻(Ron)	2.1Ω

	属性	参数值
	关闭时间(toff)	-
	工作温度	-40℃~+125℃
	导通电容(Con)	148pF
	带宽	40MHz
	传播延迟(tpd)	700ps
