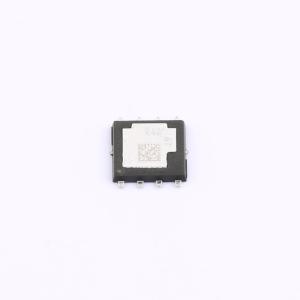

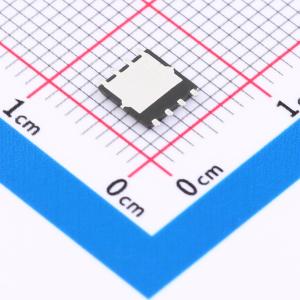

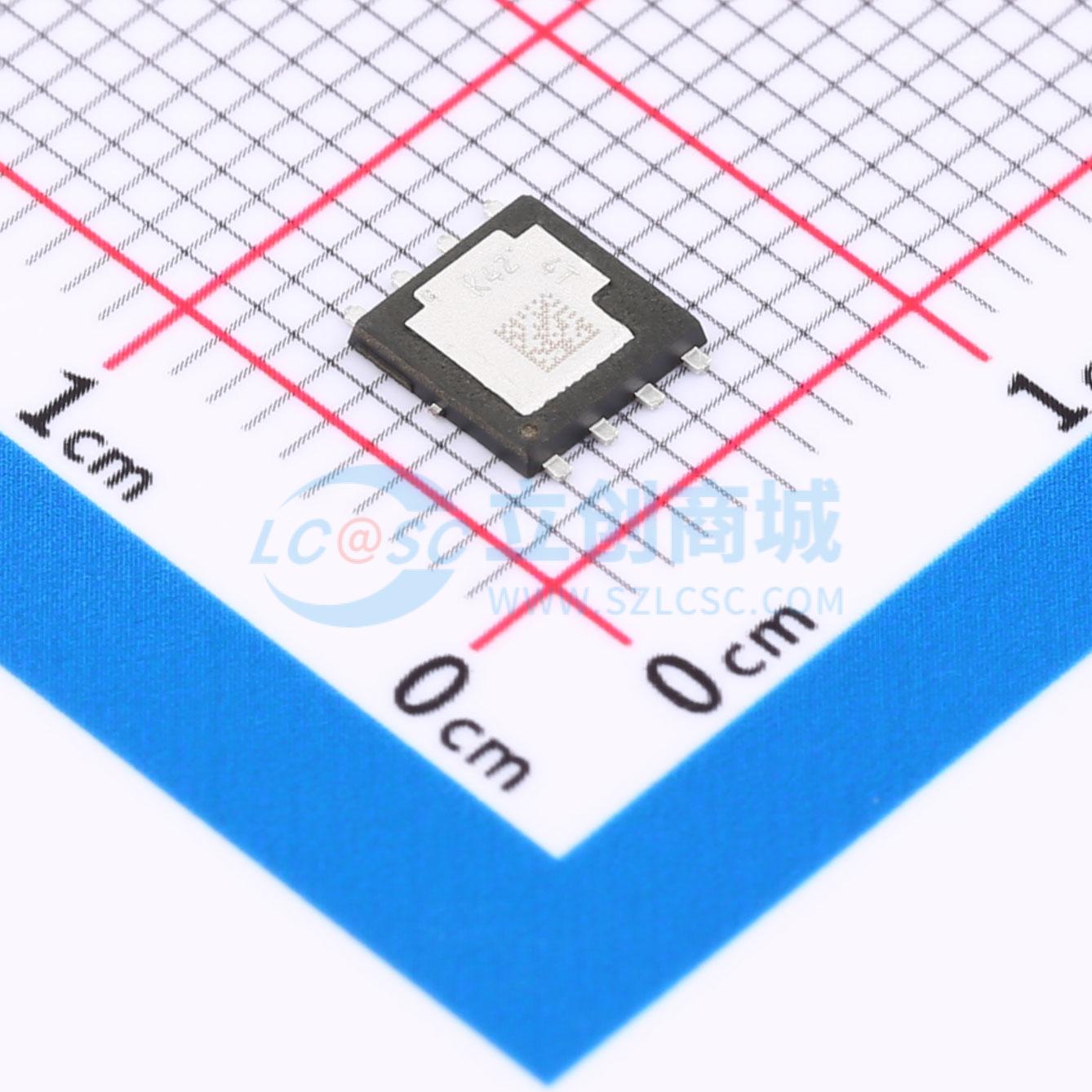

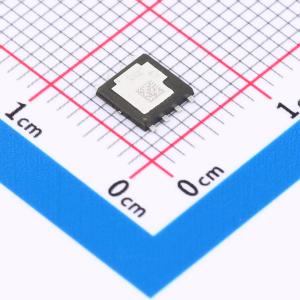

温馨提醒：图片仅供参考，商品以实物为准
TPWR7904PB,L1XHQ
硅N沟道MOS（U-MOSIX-H）
SMT扩展库PCB免费打样
- 描述
- 特性：AEC-Q101合格。 小型薄封装。 低漏源导通电阻：RDS(ON) = 0.65 mΩ（典型值）(VGS = 10 V)。 低泄漏电流：IDSS = 10 μA（最大值）(VDS = 40 V)。 增强模式：VDM = 2.0 至 3.0 V (VDS = 10 V, ID = 1.0 mA)。应用：汽车。 电机驱动器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPWR7904PB,L1XHQ
- 商品编号
- C5802973
- 商品封装
- DSOPADVANCE-8
- 包装方式
- 编带
- 商品毛重
- 0.273333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 0.65mΩ@10V | |
| 耗散功率(Pd) | 170W | |
| 阈值电压(Vgs(th)) | 3V@1.0mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V | |
| 输入电容(Ciss) | 6.65nF | |
| 反向传输电容(Crss) | 490pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 4.3nF |
商品特性
- 通过AEC-Q101认证
- 小型薄封装
- 低漏源导通电阻：RDS(ON) = 0.65 mΩ（典型值）（VGS = 10 V）
- 低漏电流：IDSS = 10 μA（最大值）（VDS = 40 V）
- 增强型：V_th = 2.0至3.0 V（VDS = 10 V，ID = 1.0 mA）
应用领域
-汽车行业-电机驱动器-开关稳压器
