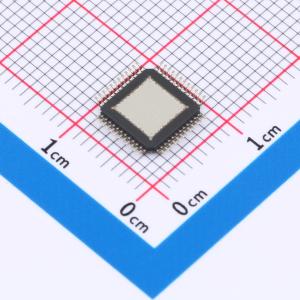

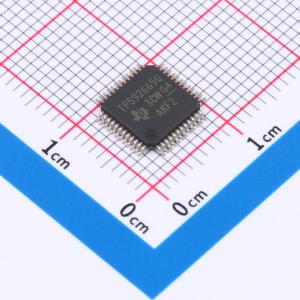

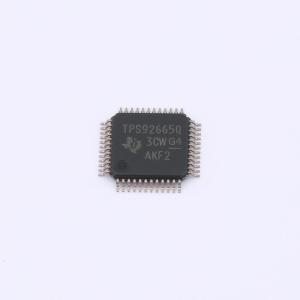

温馨提醒：图片仅供参考，商品以实物为准

TPS92665QPHPRQ1

具备高级诊断功能和集成振荡器的汽车级低噪声16通道LED矩阵管理器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS92665 LED矩阵管理器设备通过提供单个像素级别的LED控制，实现了完全动态的自适应照明解决方案。该设备包含四组子串，每组由四个串联连接的集成开关组成，用于旁路单个LED。单独的子串使得设备可以接受单个或多个电流源。TPS92665具有内部振荡器。内部振荡器可以通过内部低噪声LVDS发射器和接收器模块与其他系统设备共享。多点、通用、异步收发器（UART）串行接口与TPS92664、TPS92667、TPS92662x和TPS92663x设备兼容。板载ADC具有复用输入，可采样所有LED通道以及IC芯片温度。ADC还对专用ADC输入进行采样，以用于系统温度补偿、LED分档和编码。TPS92665集成了寄存器，用于编程字符串中每个单独LED的相移和脉宽，并报告LED开路、短路故障及功能参数。
品牌名称: TI(德州仪器)
商品型号: TPS92665QPHPRQ1
商品编号: C5802696
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.288克(g)

商品参数

商品概述

TPS92665 LED矩阵管理器设备通过提供单个像素级别的LED控制，实现了完全动态的自适应照明解决方案。该设备包含四组子串，每组由四个串联连接的集成开关组成，用于旁路单个LED。单独的子串使得设备可以接受单个或多个电流源。

TPS92665具有内部振荡器。内部振荡器可以通过内部低噪声LVDS发射器和接收器模块与其他系统设备共享。多点、通用、异步收发器（UART）串行接口与TPS92664、TPS92667、TPS92662x和TPS92663x设备兼容。板载ADC具有复用输入，可采样所有LED通道以及IC芯片温度。ADC还对专用ADC输入进行采样，以用于系统温度补偿、LED分档和编码。

TPS92665集成了寄存器，用于编程字符串中每个单独LED的相移和脉宽，并报告LED开路、短路故障及功能参数。

商品特性

通过AEC-Q100汽车应用认证 – 等级1：环境温度-40℃至125℃
器件HBM分类等级H1C
器件CDM分类等级C5
提供功能安全文档以辅助功能安全系统设计
16个集成旁路开关
可编程10位PWM调光
可编程斜率控制
LED开路检测和保护
单LED短路检测
UART串行通信
内部振荡器用于系统时钟
LVDS时钟驱动器用于同步设备
兼容前代LMM
兼容CAN收发器
集成ADC
每个开关的LED电压
芯片温度
2个通用ADC输入（兼容热敏电阻）

应用领域

汽车前照灯系统
自适应驾驶光束或无眩光远光
顺序转向，动画日间行车灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	-
	开关频率	-
	通道数	16

	属性	参数值
	输出电压	60V
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
