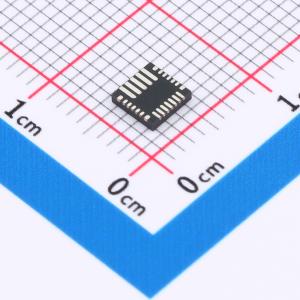

MP2632GR-Z

3A电池充电器，具备3A升压电流

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP2632是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为单节锂离子或锂聚合物电池在广泛应用场景中使用而设计。该IC可在充电模式和升压模式下运行，以实现全面的系统和电池电源管理。该IC集成了IN到SYS的直通路径，可将输入电压传输至系统。直通路径内置过压和过流保护，且优先级高于充电路径。当存在输入电源时，该器件以充电模式运行。MP2632会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。MP2632还集成了输入电流限制和输入电压调节功能，以管理输入电源并满足系统电源需求的优先级。在没有输入电源的情况下，IC通过PB切换至升压模式，由电池为SYS供电。在升压模式下，OLIM可对输出电流限制进行编程，且IC在轻载时会自动关闭。该IC还采用了输出短路保护功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，MP2632将恢复正常运行。集成了4个LED驱动器，用于基于电压的电量计指示。结合手电筒控制功能，MP2632无需外部微控制器，即可为移动电源及类似应用提供一体化解决方案。MP2632采用26引脚QFN（4mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2632GR-Z
商品编号: C5800308
商品封装: QFN-26(4x4)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

MP2632是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为单节锂离子或锂聚合物电池在广泛应用场景中使用而设计。该IC可在充电模式和升压模式下运行，以实现全面的系统和电池电源管理。该IC集成了IN到SYS的直通路径，可将输入电压传输至系统。直通路径内置过压和过流保护，且优先级高于充电路径。当存在输入电源时，该器件以充电模式运行。MP2632会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。MP2632还集成了输入电流限制和输入电压调节功能，以管理输入电源并满足系统电源需求的优先级。在没有输入电源的情况下，IC通过PB切换至升压模式，由电池为SYS供电。在升压模式下，OLIM可对输出电流限制进行编程，且IC在轻载时会自动关闭。该IC还采用了输出短路保护功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，MP2632将恢复正常运行。集成了4个LED驱动器，用于基于电压的电量计指示。结合手电筒控制功能，MP2632无需外部微控制器，即可为移动电源及类似应用提供一体化解决方案。 MP2632采用26引脚QFN（4mmx4mm）封装。

商品特性

最高14V可持续输入电压
4.65V至6V工作输入电压范围
电源管理功能，集成输入电流限制、输入电压调节
最高3A可编程充电电流
涓流充电功能
可选4.2V/4.35V/4.45V充电电压，精度为0.5%
4个LED驱动器用于电池电量计指示
轻载时自动关闭
输入电源检测
输出电源信号
手电筒控制
用于电池温度监测的负温度系数引脚
可编程定时器备用保护
热调节和热关断
内部电池反向漏电阻断
直通路径集成过压保护（OVP）和过流保护（OCP）
系统电源的反向升压运行模式
升压模式下最高3.0A可编程输出电流限制
升压模式集成短路保护（SCP）和输出过压保护

应用领域

副电池应用
智能手机移动电源应用
平板电脑及其他便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.65V~6V
	最大充电电流	3A
	充电饱和电压	4.45V；4.35V；4.2V
	放电截止电压	2.5V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	1.8mA
