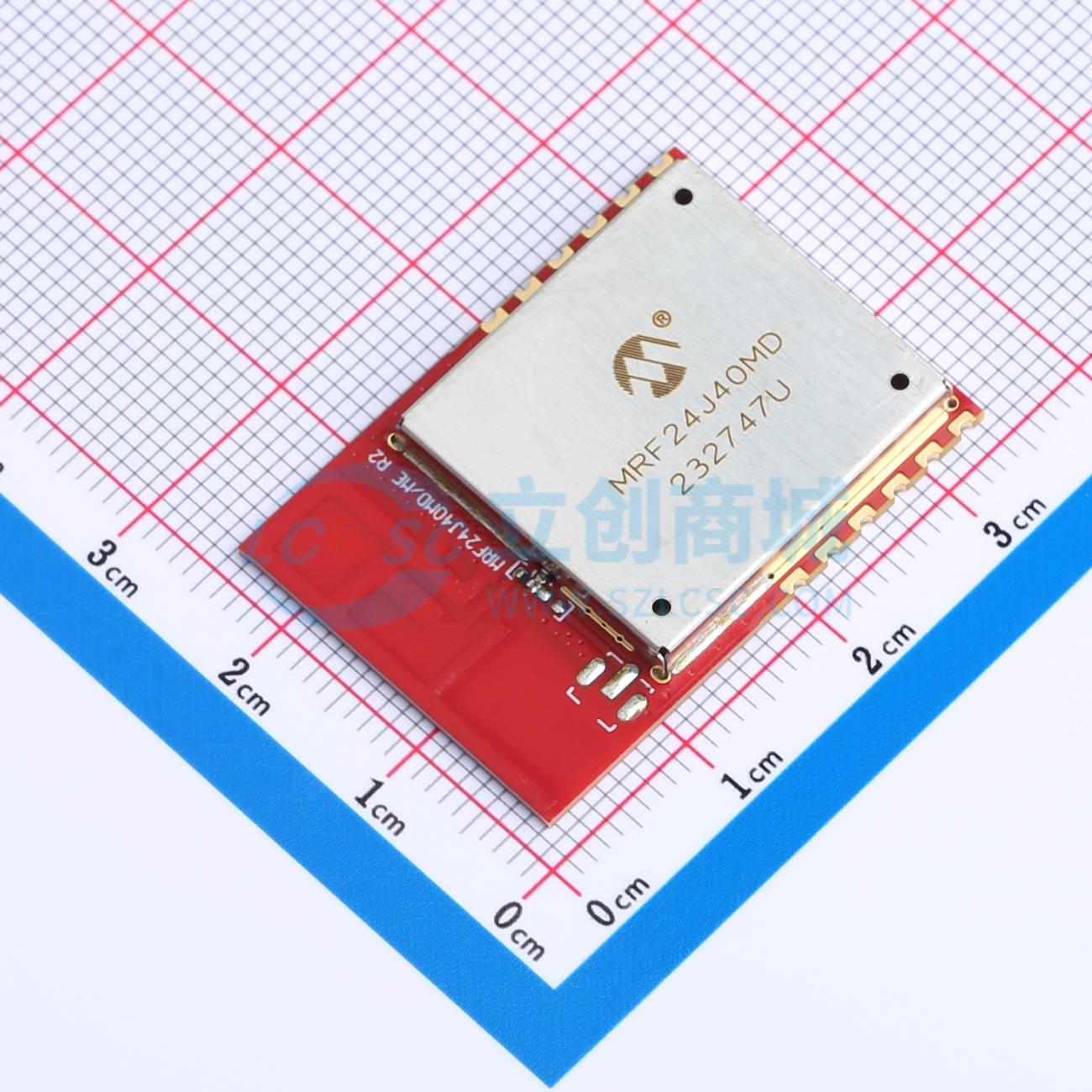

MRF24J40MD-I/RM

MRF24J40MD/ME是一款2.4 GHz、符合IEEE Std. 802.15.4标准的表面贴装模块，集成了晶体、内部稳压器、匹配电路、功率放大器（PA）、低噪声放大器（LNA），配备PCB走线天线（MRF24J40MD）或50Ω外部天线连接器（MRF24J40ME）。MRF24J40MD/ME模块工作在免许可的2.4 GHz频段。集成模块设计使集成商无需进行复杂的射频和天线设计以及法规合规性测试，从而加快产品上市时间。 MRF24J40MD/ME模块与MiWi开发环境软件栈兼容。包含源代码的MiWi开发环境软件栈可免费下载。 MRF24J40MD/ME模块已获得美国（FCC）和加拿大（IC）对模块化设备的法规批准。模块化批准无需进行昂贵的射频和天线设计，最终用户可将MRF24J40MD/ME模块安装在成品内，且无需对有意辐射器（射频发射器）进行法规测试。 MRF24J40MD/ME模块是一款经评估符合欧洲R&TTE指令的无线电模块。该模块的测试结果可用于最终产品认证和合格声明（DoC）。

• 符合IEEE Std. 802.15.4标准的射频收发器
• 支持ZigBee、MiWi开发环境专有无线网络协议
• 带中断的4线串行外设接口（SPI）
• 尺寸小巧：0.9英寸×1.3英寸（22.9 mm×33.0 mm），表面贴装，引脚与MRF24J40MB和MRF24J40MC兼容
• 集成晶体、内部稳压器、匹配电路、功率放大器、低噪声放大器
• PCB天线（MRF24J40MD）、外部天线连接器（MRF24J40ME）：超小型同轴（U.FL），50Ω
• 易于集成到最终产品中：减少产品开发时间，加快上市速度
• 合规性：获得美国（FCC）和加拿大（IC）的模块化认证；欧洲R&TTE指令评估的无线电模块；适用于澳大利亚/新西兰
• 与Microchip微控制器系列（PIC16、PIC18、PIC24、dsPIC33和PIC32）兼容
• 传输距离可达4000英尺
• 工作在2.405 GHz - 2.475 GHz的ISM频段
• 数据速率：250 kbps
• 典型灵敏度为 -104 dBm，最大输入电平为 -23 dBm
• 典型输出功率为 +19 dBm，发射功率控制范围为45 dB
• 集成低相位噪声压控振荡器（VCO）、频率合成器和锁相环（PLL）环路滤波器
• 数字VCO和滤波器校准
• 集成接收信号强度指示（RSSI）模数转换器（ADC）和I/Q数模转换器（DAC）
• 集成低压差线性稳压器（LDO）
• 接收器RSSI动态范围大
• 硬件载波侦听多路访问/冲突避免（CSMA - CA）机制、自动确认（ACK）响应和帧校验序列（FCS）检查
• 独立的信标、发射和保证时隙（GTS）先进先出（FIFO）缓冲区
• 支持所有空闲信道评估（CCA）模式和接收信号强度/链路质量指示（RSS/LQI）
• 具备自动数据包重传功能
• 带计数器模式（CTR）、计数器 - 密码块链 - 消息认证码（CCM）和密码块链 - 消息认证码（CBC - MAC）模式的硬件安全引擎（AES - 128）
• 支持MAC子层和上层的加密和解密
