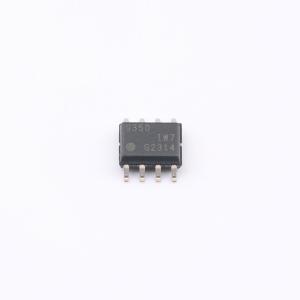

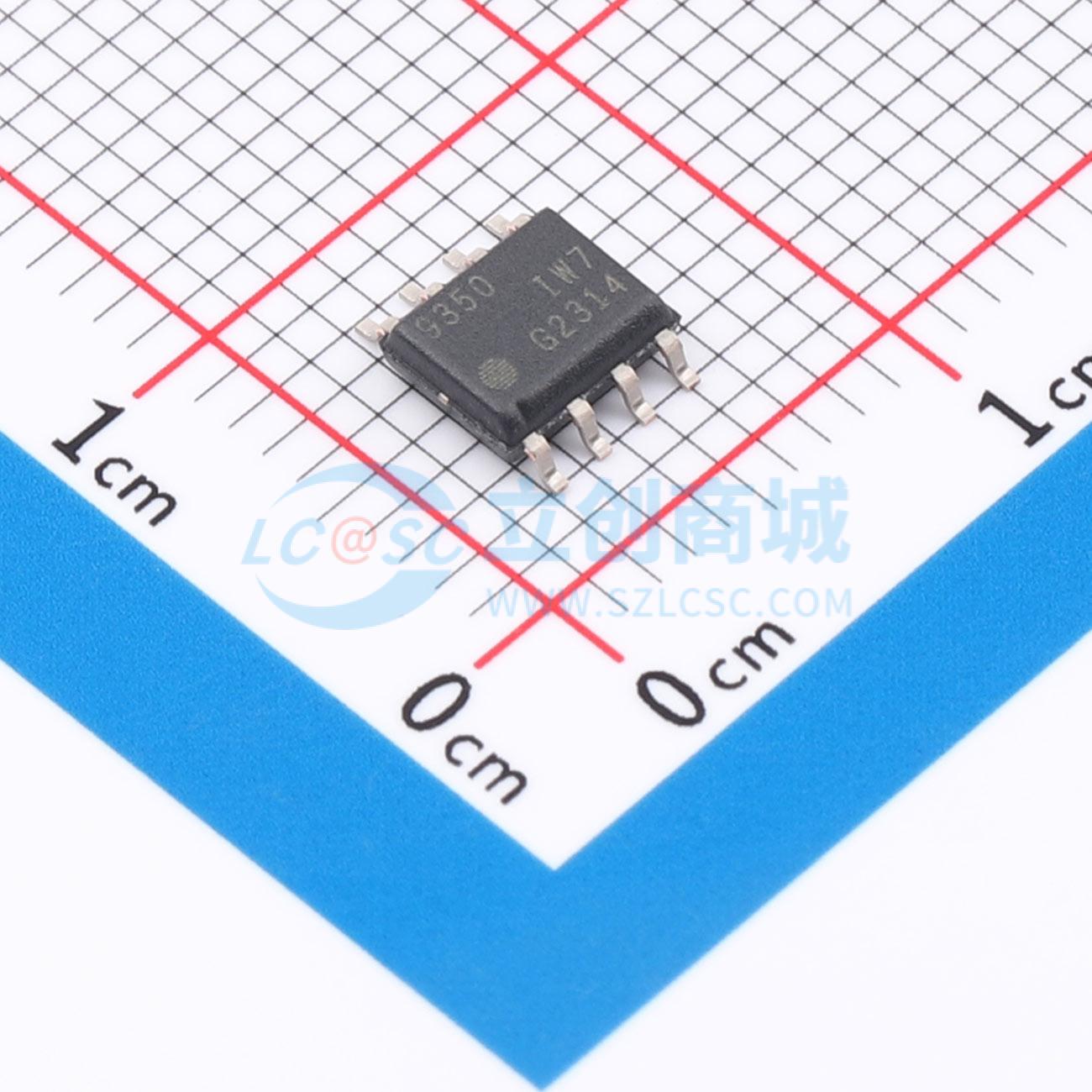

TLE9350SJXTMA1

高速CAN FD收发器，用于汽车高速CAN系统，支持CAN FD数据帧，具有低电磁发射和高ESD鲁棒性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: TLE9350SJXTMA1
商品编号: C5798431
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps

	属性	参数值
	工作电压	4.75V~5.25V
	工作温度	-40℃~+150℃
	功能特性	短路保护；唤醒功能；静默模式；热关断保护；欠压保护；ESD保护；TXD占优超时；低功耗模式

商品概述

TLE9350SJ是一款高速CAN收发器，用于汽车应用以及工业应用的高速CAN系统。它旨在满足ISO 11898 - 2:2016物理层规范以及SAE J1939和SAE J2284的要求。TLE9350SJ采用符合RoHS标准、无卤素的PG - DSO - 8封装。作为物理总线层和高速CAN协议控制器之间的接口，TLE9350SJ旨在保护微控制器免受网络内部产生的干扰。极高的ESD鲁棒性和优化的射频抗扰性使其无需额外的保护装置（如抑制二极管或共模扼流圈）即可用于汽车应用。基于CANH和CANL输出信号的高度对称性，TLE9350SJ在宽频率范围内提供极低的电磁辐射（EME）水平。即使没有额外的外部电路（如共模扼流圈），TLE9350SJ也能满足严格的EMC测试限制。优化的发射器对称性与优化的接收器延迟对称性相结合，使TLE9350SJ能够支持CAN FD数据帧。该器件支持高达5 MBit/s的数据传输速率，具体取决于网络规模和固有寄生效应。故障安全功能（如过温保护、输出电流限制或TxD超时功能）旨在保护TLE9350SJ和外部电路免受不可修复的损坏。

商品特性

完全符合ISO 11898 - 2:2016和SAE J2284 - 4/-5标准
高达5 MBit/s的CAN FD数据帧的环路延迟对称性
按照VeLIO（车辆局域网互操作性和优化）测试要求进行认证
极低的电磁辐射（EME），无需额外的共模扼流圈即可使用
出色的ESD鲁棒性
TxD超时功能
掉电状态下极低的CAN总线泄漏电流
过温保护
根据ISO 7637和SAE J2962 - 2标准，可防止汽车瞬态干扰
仅接收模式和省电模式
绿色产品（符合RoHS标准）

应用领域

发动机控制单元（ECU）
电动助力转向
变速器控制单元（TCU）
底盘控制模块
