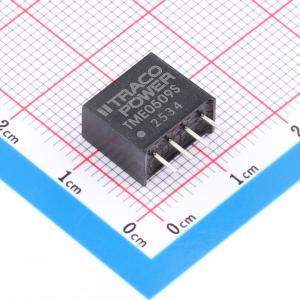

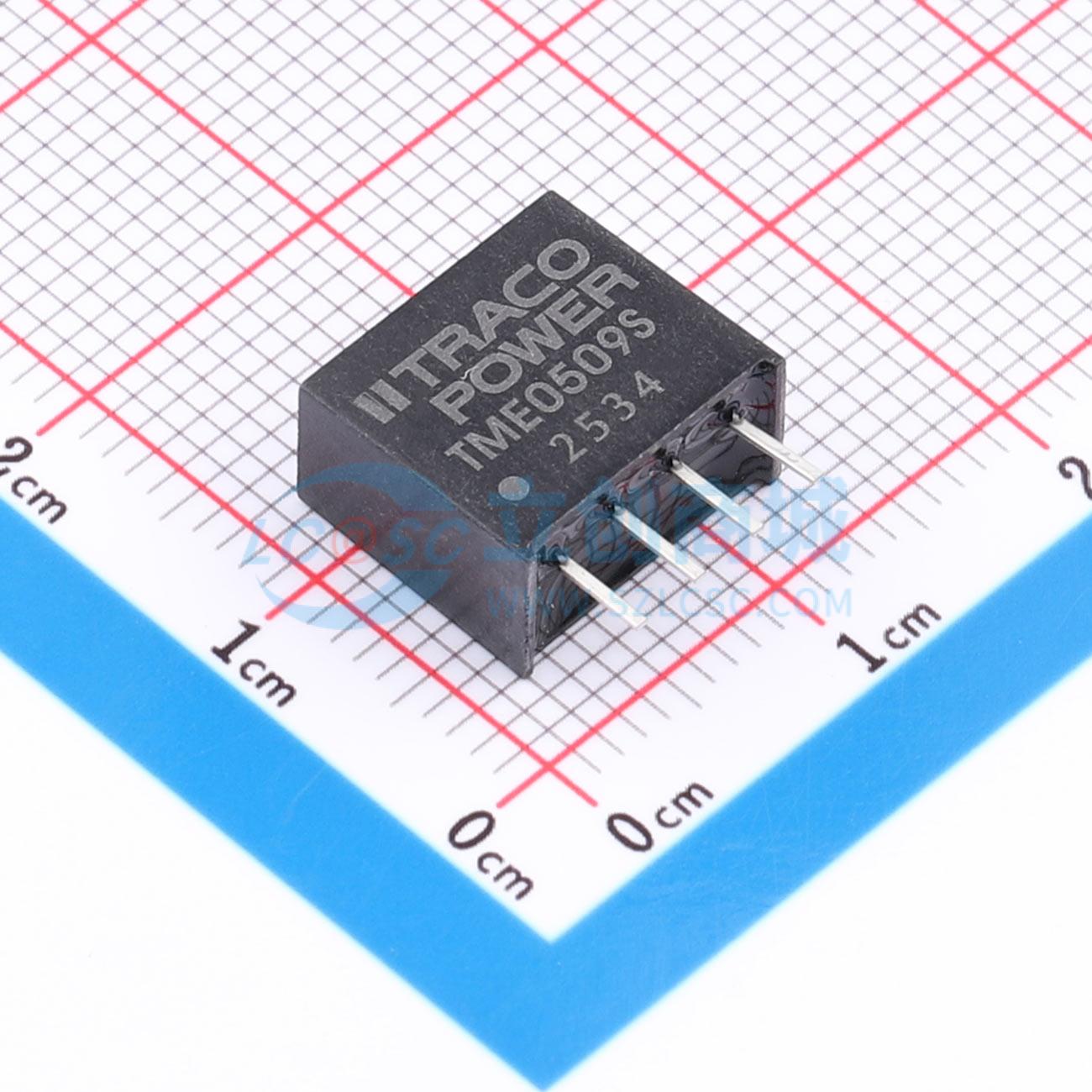

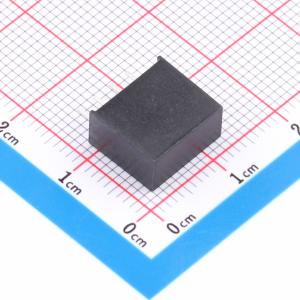

温馨提醒：图片仅供参考，商品以实物为准
TME 0509S
4.5V~5.5V 9V 110mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一系列采用 SIP 封装的超小型、隔离式 DC/DC 转换器，仅需 0.7 cm² 的电路板空间。它们为生成补充的隔离电压提供了经济高效的解决方案。全 SMD 设计和 100% 的参数生产测试确保了该产品的高可靠性。
- 品牌名称
- TRACO POWER
- 商品型号
- TME 0509S
- 商品编号
- C5797879
- 商品封装
- SIP,11.5x7.1mm
- 包装方式
- 管装
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5.5V | |
| 转换效率 | 76% | |
| 输出电压(Vout) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 110mA | |
| 隔离电压(Vrms) | 1kV | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11.5mm | |
| 宽度 | 7.1mm | |
| 高度 | 10.2mm |
商品概述
TME系列是采用单列直插式封装（SIP）的超小型隔离式DC/DC转换器，仅需0.7 cm²的电路板空间。它们为产生辅助隔离电压提供了经济高效的解决方案。全贴片（SMD）设计以及100%的参数生产测试确保了该产品的高可靠性。
商品特性
- 非稳压输出
- 输入/输出隔离电压1000VDC
- 效率高达80%
- 工作温度范围 -40 ℃至±85 ℃
- 采用单列直插式封装（SIP）的超小型隔离式DC/DC转换器
- 仅需0.7 cm²的电路板空间
- 全贴片（SMD）设计
- 100%的参数生产测试
