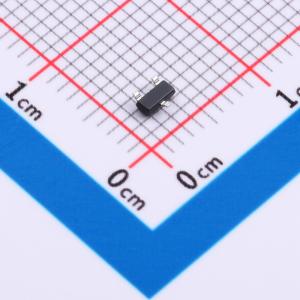

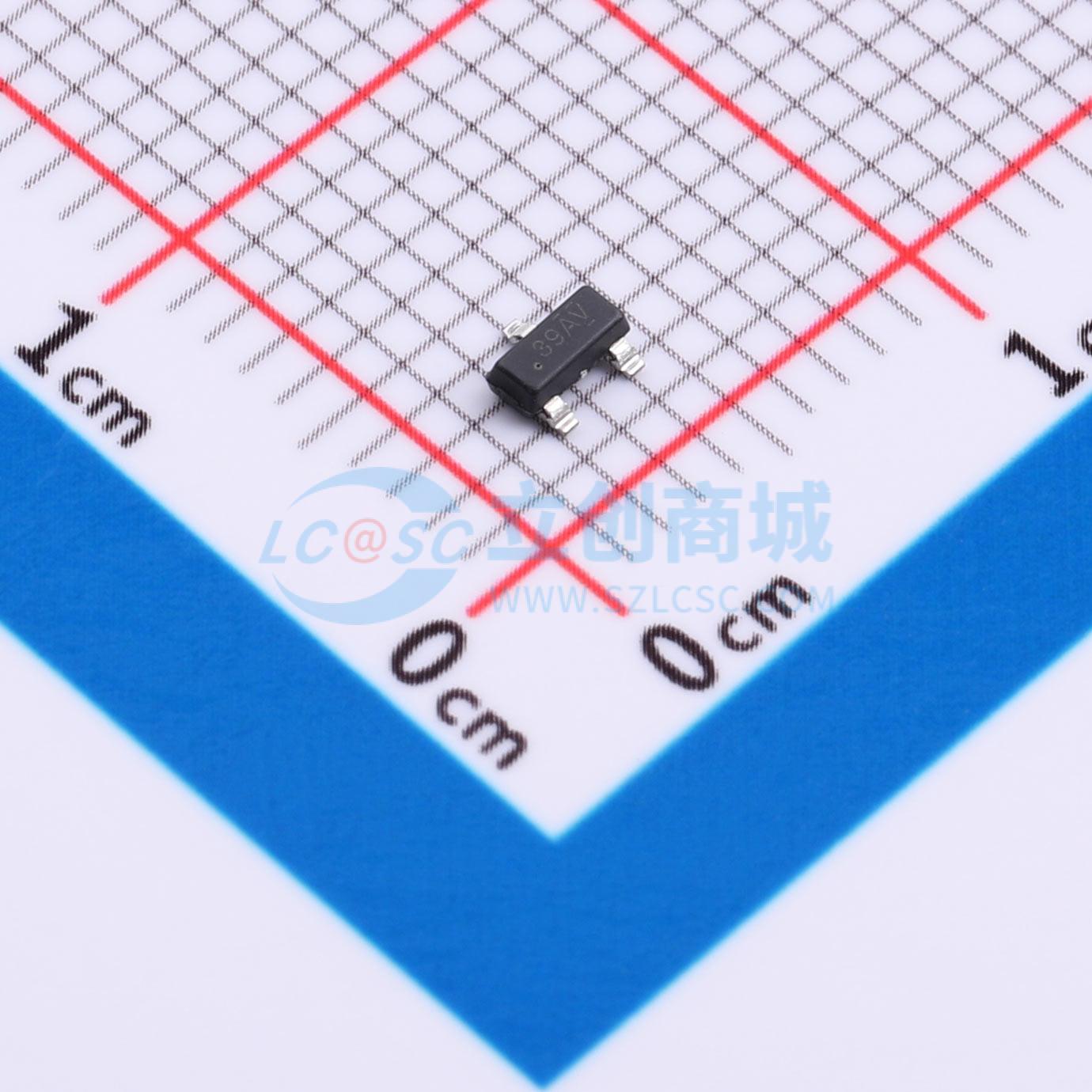

TLV803EA29VDBZR

TLV803E、TLV809E和TLV810E是TLV803、TLV853、TLV809、LM809、TPS3809和TLV810的增强替代产品。TLV80xE和TLV81xE具有低静态电流I_Q、更高的精度、更宽的温度范围和更低的上电复位电压（V_POR），可提高系统可靠性。 TLV80xE和TLV81xE系列是低I_Q（典型值250 nA，最大值1 μA）的电压监控电路（复位IC），用于监控VDD电压电平。当电源电压VDD降至工厂预设的下降阈值电压V_IT-以下时，这些器件会触发复位信号。在VDD电压升至上升电压阈值（V_IT+）以上后，复位输出会在固定的复位时间延迟t_D内保持低电平，上升电压阈值（V_IT+）等于下降阈值电压（V_IT-）加上迟滞电压（V_HYS）。 这些器件集成了抗干扰功能，可忽略VDD引脚上的快速瞬变。低I_Q和高精度（典型值±0.5%）使这些电压监控器非常适合用于低功耗和便携式应用。TLV80xE和TLV81xE器件规定在电源电压低至V_POR = 0.7 V时具有定义的输出逻辑状态。TLV80xE和TLV81xE器件采用行业标准的3引脚SOT23（DBZ）和SC70（DCK）封装以及非常紧凑的X2SON（DPW）封装。

• 确保VDD在0.7 V至6 V范围内时RESET/RESET有效
• 固定时间延迟：40 μs、10 ms、50 ms、100 ms、200 ms、400 ms
• 电源电流（IDD）：典型值250 nA，VDD = 3.3 V时最大值1 μA
• 输出拓扑：
  • TLV809E：推挽式，低电平有效
  • TLV803E：开漏式，低电平有效
  • TLV810E：推挽式，高电平有效
• 欠压检测：高精度（典型值±0.5%），下降阈值电压（V_IT-）：1.7 V、1.8 V、1.9 V、2.25 V、2.4 V、2.64 V、2.93 V、3.08 V、3.3 V、4.2 V、4.38 V、4.55 V、4.63 V
• 封装：
  • SOT23-3（DBZ）（引脚1为GND）
  • SOT23-3（DBZ）（引脚为RESET/RESET）
  • SOT23-3（DBZ）（引脚3为GND）
  • SC-70（DCK）
  • X2SON-5（DPW）
• 温度范围：-40°C至+125°C
• 与MAX803/809/810、APX803/809/810引脚兼容

• 电表
• 工厂自动化
• 便携式电池供电设备
• 机顶盒和电视
• 楼宇自动化
• 笔记本电脑/台式电脑、服务器
