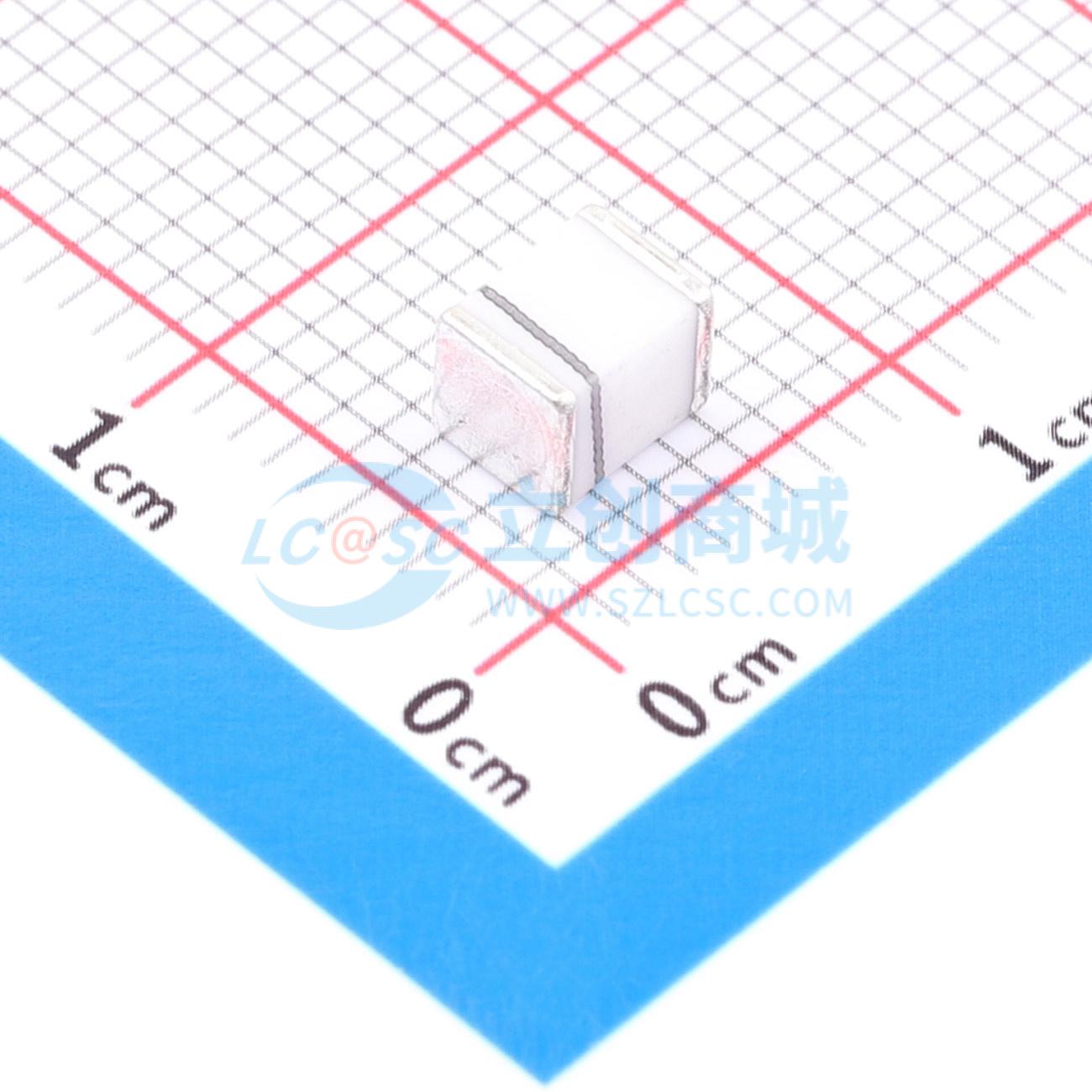

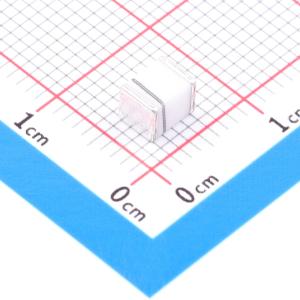

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 600V |
商品概述
MA4P7446F - 1091T是一款采用非磁性金属电极无引脚端面（MELF）封装的表面贴装PIN二极管。该器件采用M/A - COM技术解决方案久经考验的HIPAX技术，生产出无带状线或晶须线的低电感陶瓷封装。封装内包含一个硬玻璃钝化的CERMACHIP™ PIN芯片，该芯片在阴极和阳极全表面键合，以最大化表面积，实现最低的电气和热阻。该封装采用非磁性电镀工艺，具有极低的磁导率。MA4P7446F - 1091T在电气和机械方面都经过了全面表征，以确保性能的可重复性和可预测性。非磁性的MA4P7446F - 1091T在电气性能上与磁性的MA4P4006F - 1091T相当。
商品特性
- 适用于MRI应用的非磁性封装
- 矩形MELF SMQ陶瓷封装，密封良好
- 低Rs，实现低串联损耗
- 长τL，降低互调失真
- 低Cj，实现高串联隔离
- 高平均入射功率处理能力
- 符合RoHS标准
应用领域
该二极管非常适合用于低损耗、低失真、高功率开关电路，可在高频至超高频的高磁场环境中使用。该器件的低热阻使其在高达500瓦连续波的高射频功率入射水平下具有出色的性能。该器件旨在满足最苛刻的电气和机械MRI环境要求。
