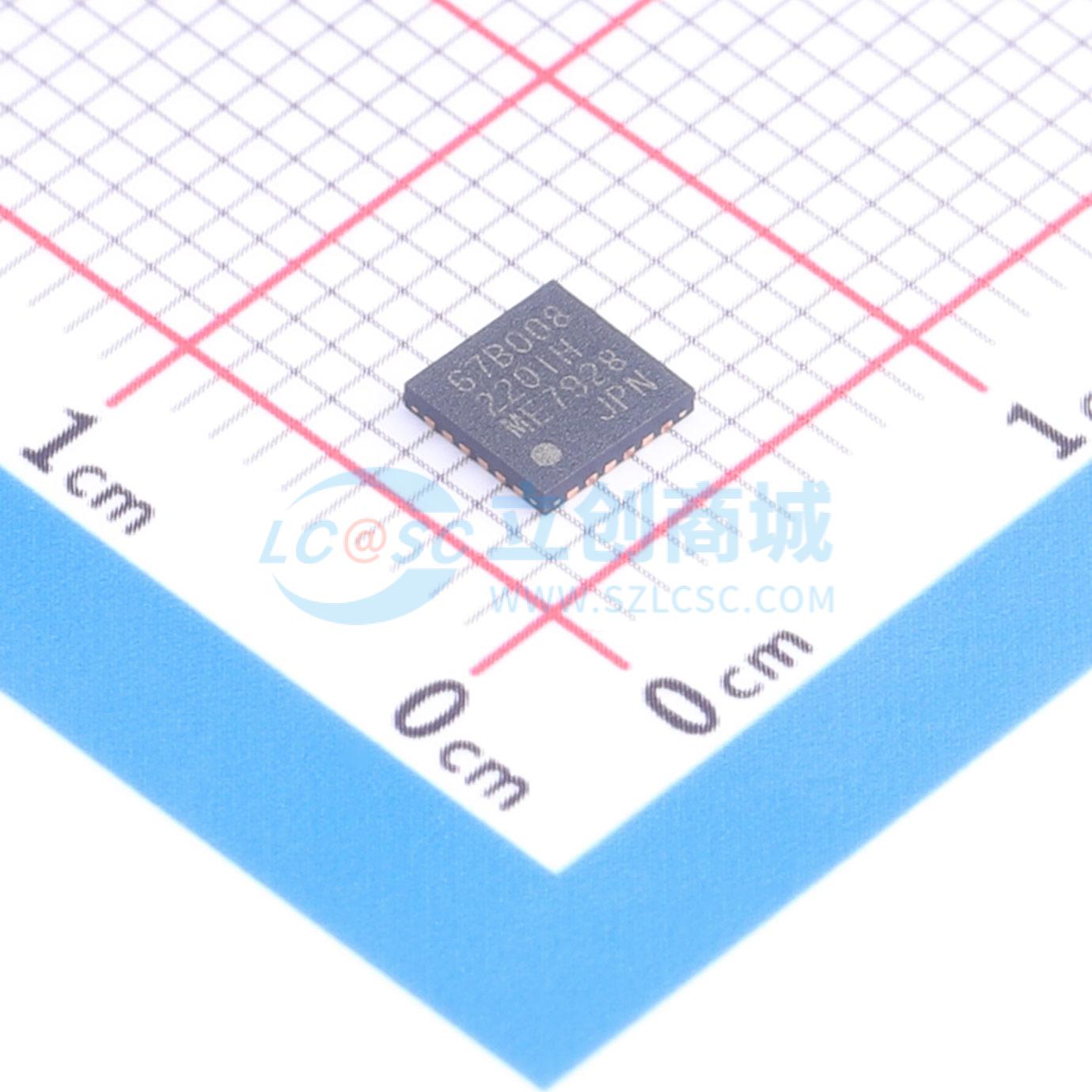

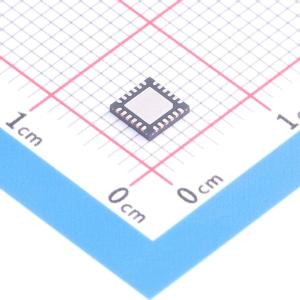

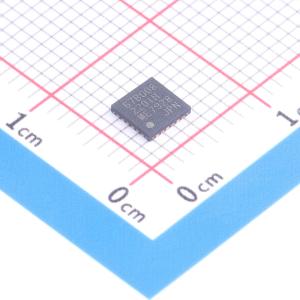

TB67B008FTG,EL

TB67B008系列是一款用于无传感器无刷电机的三相PWM斩波控制驱动器。它根据速度控制输入，通过改变PWM占空比来控制电机转速。

• 重量：0.04 g（典型值）
• 三相全波PWM斩波控制的无传感器驱动
• 基于脉冲占空比输入的控制
• 输出电流：绝对最大额定值：3 A
• 电源：绝对最大额定值：25 V
• 可调输出PWM占空比
• 可选超前角控制功能
• 在重叠换相（150°）时可实现软开关
• 转速检测信号（FG_OUT）：1 ppr：TB67B008FTG（8引脚）/TB67B008FNG（23引脚）
• 锁定检测信号（LD_OUT）：正常时为高电平，异常时为低电平：TB67B008AFTG（8引脚）/TB67B008AFNG（23引脚）
• 转速检测信号（FG_OUT）：3 ppr：TB67B008BFTG（8引脚）/TB67B008BFNG（23引脚）
• 锁定检测信号（LD_OUT）：正常时为低电平，异常时为高电平：TB67B008CFTG（8引脚）/TB67B008CFNG（23引脚）
• 可调启动设置
• 可选强制换相频率控制功能
• 可选PWM频率
• 重启功能
• 过流检测电路（ISD）
• 热关断电路（TSD）
• 欠压锁定电路（UVLO）
• 电流限制电路
