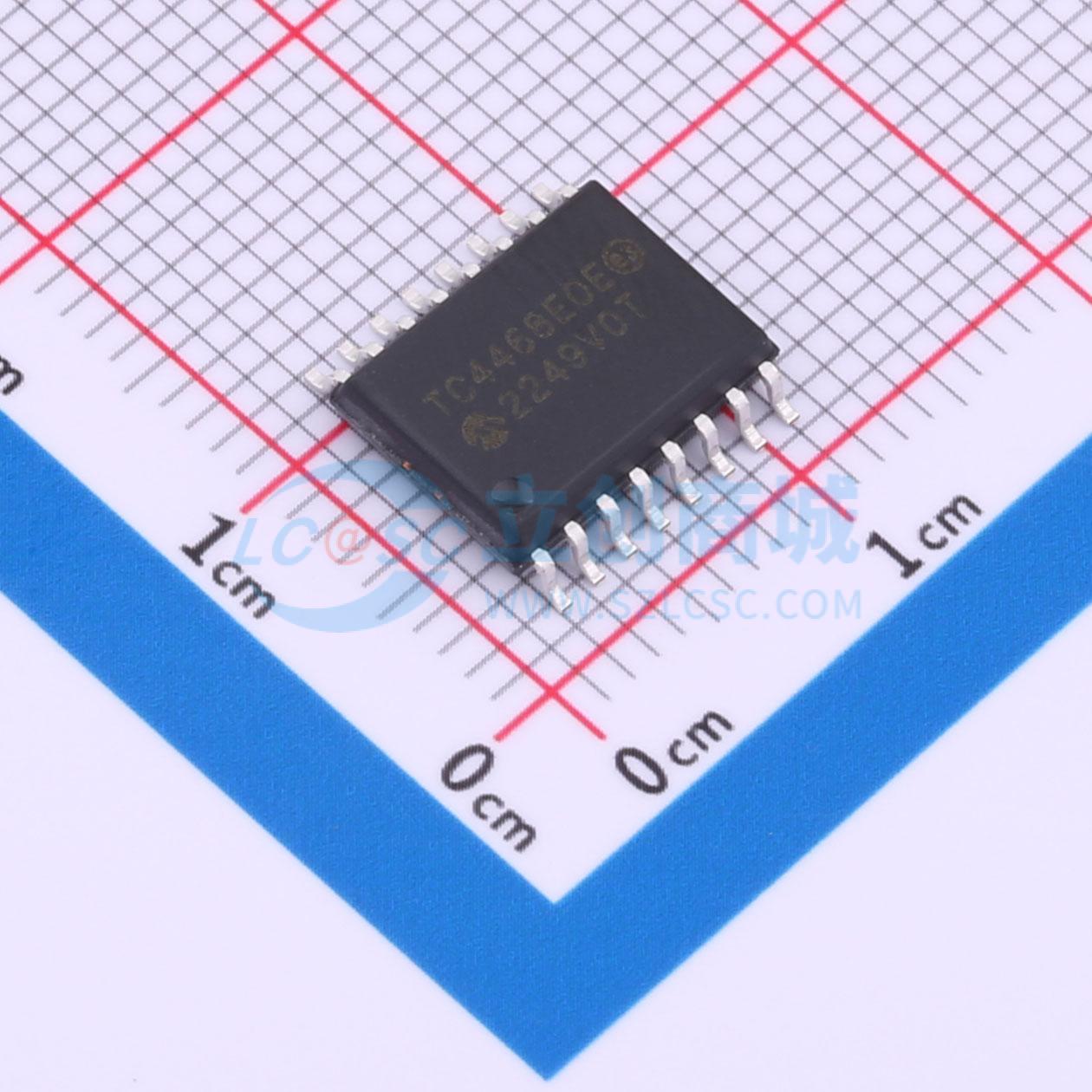

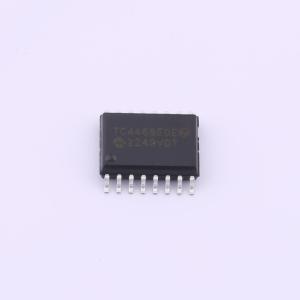

温馨提醒：图片仅供参考，商品以实物为准
TC4468EOE
逻辑输入，四路CMOS驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款四输出CMOS缓冲器/MOSFET驱动器，具有1.2A的峰值驱动能力。与其他MOSFET驱动器不同，这些设备的每个输出都有两个输入。输入配置为逻辑门：与非门（TC4467）、与门（TC4468）和与/反相器（TC4469）。可以连续向接地负载提供高达250 mA的电流。这些设备非常适合直接驱动低电流电机，或在H桥配置中驱动MOSFET以实现更高电流的电机驱动。在驱动器上集成逻辑门有助于减少许多设计中的元件数量。非常坚固且高度抗闩锁。它们可以承受地线上高达5V的噪声尖峰，并可以处理驱动器输出上高达0.5A的反向电流。有商业、工业和军事温度范围可供选择。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC4468EOE
- 商品编号
- C642032
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1.306667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 4.5V~18V | |
| 元件数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 300mA | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 8mA | |
| 传播延迟(tpd) | 40ns |
商品概述
TC4467/TC4468/TC4469器件是一系列四输出CMOS缓冲器/MOSFET驱动器，具有1.2 A的峰值驱动能力。与其他MOSFET驱动器不同，这些器件每个输出都有两个输入。输入配置为逻辑门：与非门（TC4467）、与门（TC4468）和与/反相门（TC4469）。 TC4467/TC4468/TC4469驱动器可向接地负载持续提供高达250 mA的电流。这些器件非常适合直接驱动低电流电机，或在H桥配置中驱动MOSFET以实现更高电流的电机驱动。驱动器内置逻辑门有助于减少许多设计中的元件数量。 TC4467/TC4468/TC4469器件非常坚固，具有很高的抗闩锁能力。它们能够承受地线上高达5 V的噪声尖峰，并且能够处理驱动器输出端高达0.5 A的反向电流。 TC4467/4468/4469器件提供商业、工业 温度范围的产品。
商品特性
- 高峰值输出电流：1.2 A
- 宽工作范围：- 4.5 V至18 V
- 对称的上升/下降时间：25 ns
- 短且相等的延迟时间：75 ns
- 抗闩锁。可承受500 mA的电感反冲
- 3种输入逻辑选择：- 与 / 与非 / 与 + 反相
- 所有引脚均有ESD保护：2 kV
应用领域
- 通用CMOS逻辑缓冲器
- 在H桥中驱动所有四个MOSFET
- 直接小型电机驱动器
- 继电器或外设驱动器
- CCD驱动器
- 引脚切换网络驱动器
