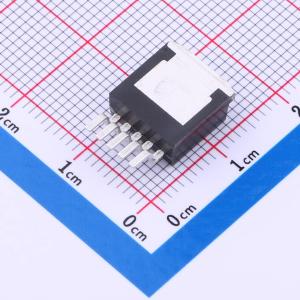

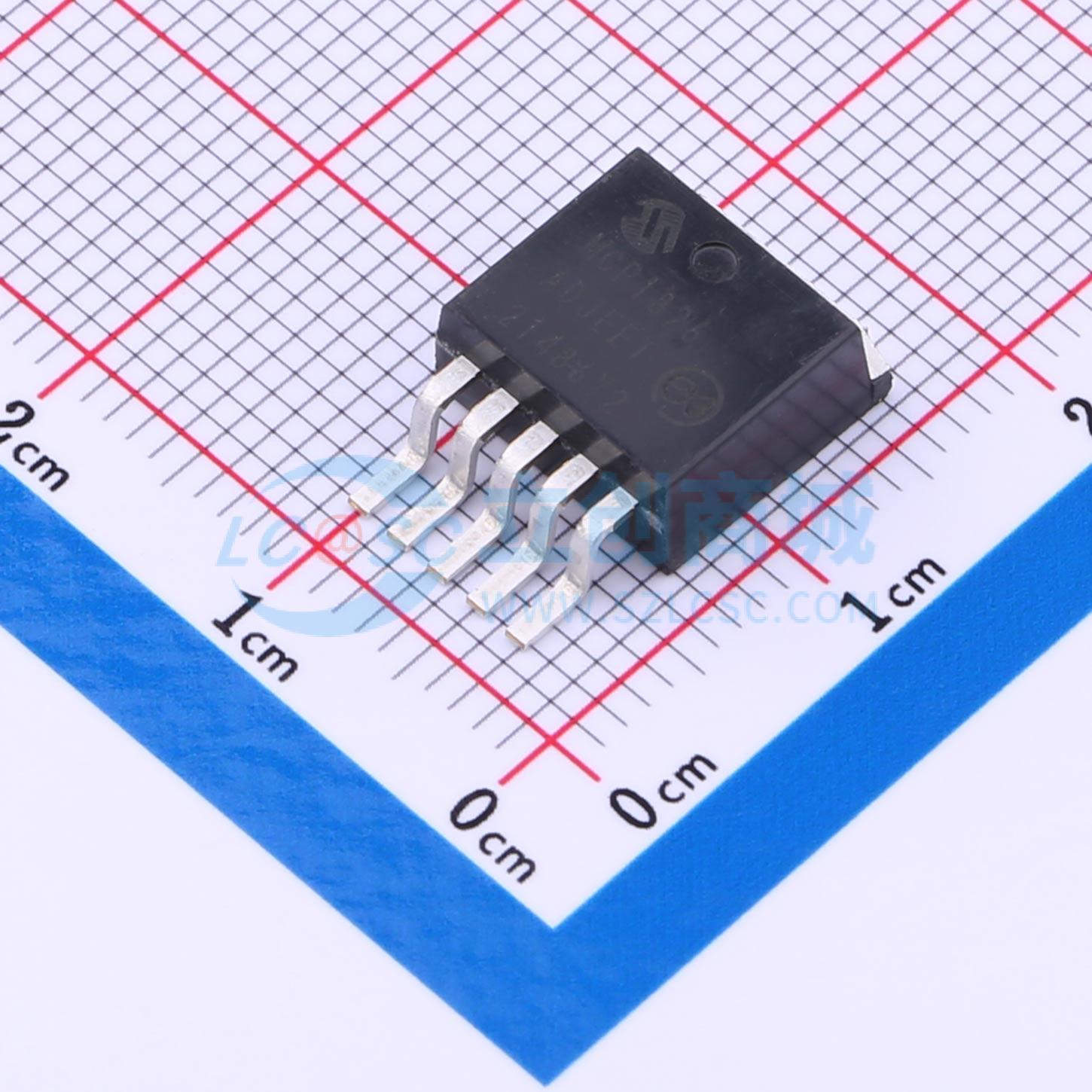

MCP1826-ADJE/ET

MCP1826/MCP1826S是一款1000 mA的低压差（LDO）线性稳压器，可提供高电流和低输出电压。MCP1826有固定输出电压和可调输出电压两种版本，输出电压范围为0.8V至5.0V。1000 mA的输出电流能力与低输出电压能力相结合，使MCP1826成为对高电流有需求的新型低于1.8V输出电压LDO应用的理想选择。MCP1826S是一款3引脚固定电压版本。 MCP1826/MCP1826S使用陶瓷输出电容时性能稳定，陶瓷输出电容本质上可提供较低的输出噪声，并减小整个稳压器解决方案的尺寸和成本。仅需1 μF的输出电容即可使LDO稳定。 采用CMOS结构，MCP1826/MCP1826S在整个输入电压范围内的静态电流通常小于120 μA，这使其对需要高输出电流的便携式计算应用具有吸引力。MCP1826版本有一个关断（SHDN）引脚。关断时，静态电流可降至小于0.1 μA。 在MCP1826固定输出版本中，会对缩放后的输出电压进行内部监测，当输出处于稳压值的92%（典型值）范围内时，会提供电源正常（PWRGD）输出。PWRGD延迟在内部固定为200 μs（典型值）。 过温保护和短路电流限制功能在系统故障条件下为LDO提供额外保护。

• 1000 mA输出电流能力
• 输入工作电压范围：2.3V至6.0V
• 可调输出电压范围：0.8V至5.0V（仅MCP1826）
• 标准固定输出电压：-0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
• 其他固定输出电压选项可按需提供
• 低压差电压：1000 mA时典型值为250 mV
• 典型输出电压容差：0.5%
• 使用1.0 μF陶瓷输出电容时性能稳定
• 对负载瞬变响应迅速
• 低电源电流：120 μA（典型值）
• 低关断电源电流：0.1 μA（典型值）（仅MCP1826）
• 电源正常输出有固定延迟（仅MCP1826）
• 短路电流限制和过温保护
• TO - 263 - 5(DDPAK - 5)、TO - 220 - 5、SOT - 223 - 5封装选项（MCP1826）
• TO - 263 - 3(DDPAK - 3)、TO - 220 - 3、SOT - 223 - 3封装选项（MCP1826S）

• 高速驱动芯片组电源
• 网络背板卡
• 笔记本电脑
• 网络接口卡
• 掌上电脑
