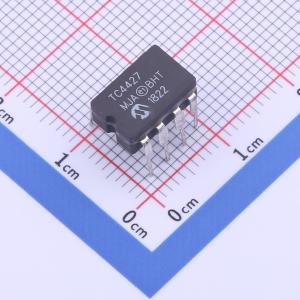

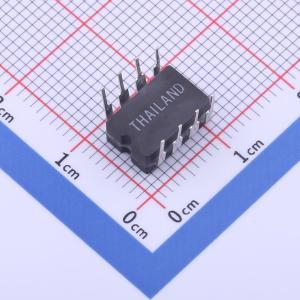

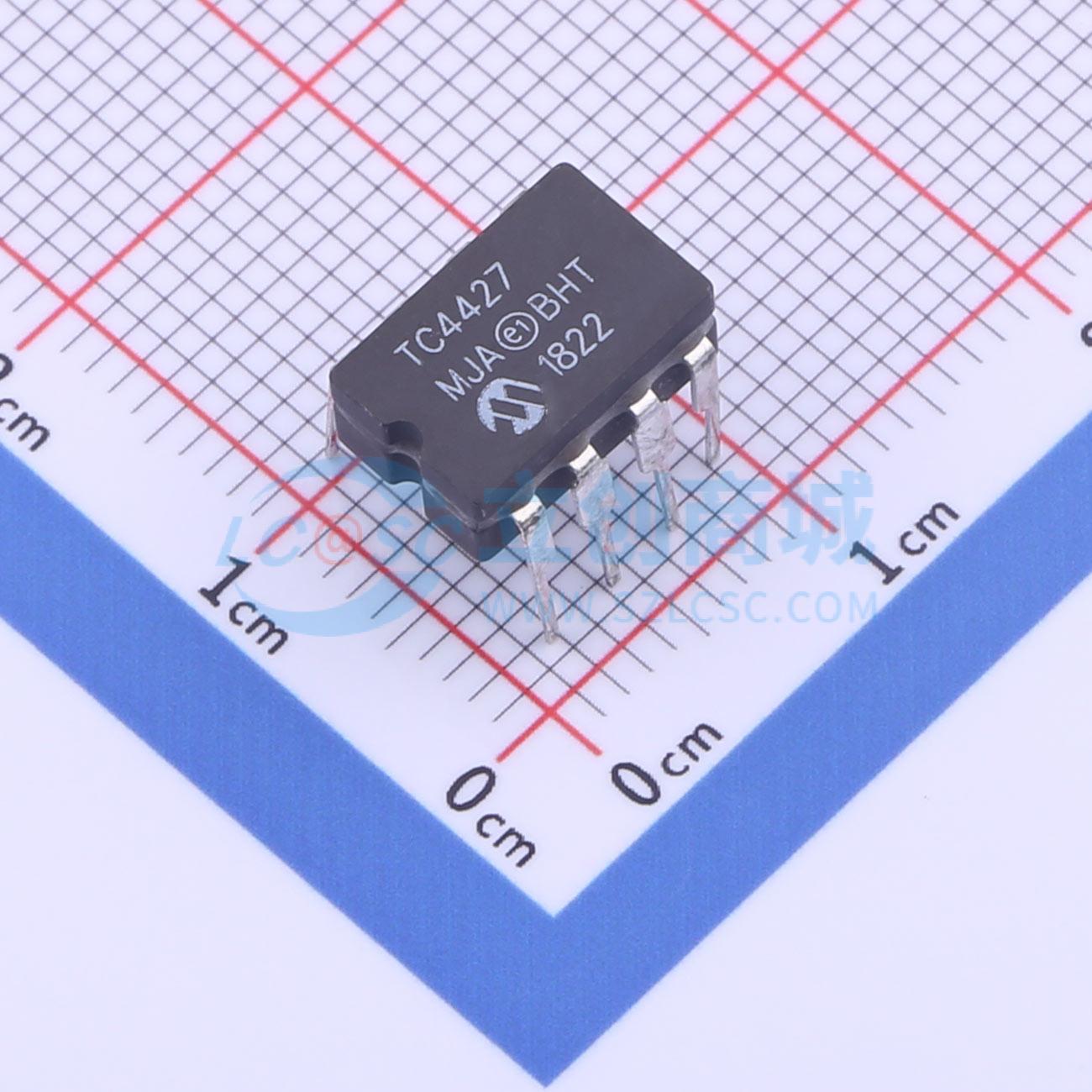

TC4427MJA

1.5A 双路高速功率 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC4426M/TC4427M/TC4428M是早期TC426M/TC427M/TC428M系列MOSFET驱动器的改进版本。TC4426M/TC4427M/TC4428M器件在对MOSFET栅极进行充电和放电时，具有匹配的上升和下降时间。这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们能够承受高达500mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达4kV的静电放电（ESD）保护。TC4426M/TC4427M/TC4428M MOSFET驱动器能够在30ns内轻松对1000pF的栅极电容进行充电/放电，并在导通和关断状态下提供足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。TC4426AM/TC4427AM/TC4428AM系列器件也是兼容的驱动器。除了具备TC4426M/TC4427M/TC4428M器件匹配的上升和下降时间外，TC4426AM/TC4427AM/TC4428AM器件还具有匹配的输入到输出的前沿和后沿延迟时间。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4427MJA
商品编号: C641057
商品封装: CERDIP-8
包装方式: 管装
商品毛重: 1.1克(g)

商品参数

商品概述

TC4426M/TC4427M/TC4428M是早期TC426M/TC427M/TC428M系列MOSFET驱动器的改进版本。TC4426M/TC4427M/TC4428M器件在对MOSFET栅极进行充电和放电时，具有匹配的上升和下降时间。这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们能够承受高达500mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达4kV的静电放电（ESD）保护。 TC4426M/TC4427M/TC4428M MOSFET驱动器能够在30ns内轻松对1000pF的栅极电容进行充电/放电，并在导通和关断状态下提供足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。 TC4426AM/TC4427AM/TC4428AM系列器件也是兼容的驱动器。除了具备TC4426M/TC4427M/TC4428M器件匹配的上升和下降时间外，TC4426AM/TC4427AM/TC4428AM器件还具有匹配的输入到输出的前沿和后沿延迟时间。

商品特性

高峰值输出电流 – 1.5A
宽输入电源电压工作范围：- 4.5V至18V
高容性负载驱动能力 – 25ns（典型值）内驱动1000pF
短延迟时间 – 40ns（典型值）
匹配的上升和下降时间
低电源电流：- 逻辑“1”输入时 – 4mA - 逻辑“0”输入时 – 400µA
低输出阻抗 – 7Ω
闩锁保护：可承受0.5A反向电流
输入：可承受高达5V的负输入
ESD保护 – 4kV
引脚与TC426M/TC427M/TC428M、TC4426AM/TC4427AM/TC4428AM器件兼容
宽工作温度范围：- -55℃至+125℃

应用领域

开关模式电源
线路驱动器
脉冲变压器驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	19ns
	下降时间(tf)	25ns
	传播延迟 tpLH	20ns
	传播延迟 tpHL	40ns
	工作温度	-55℃~+125℃@(Ta)
