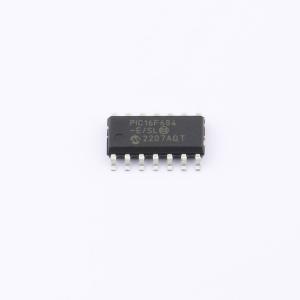

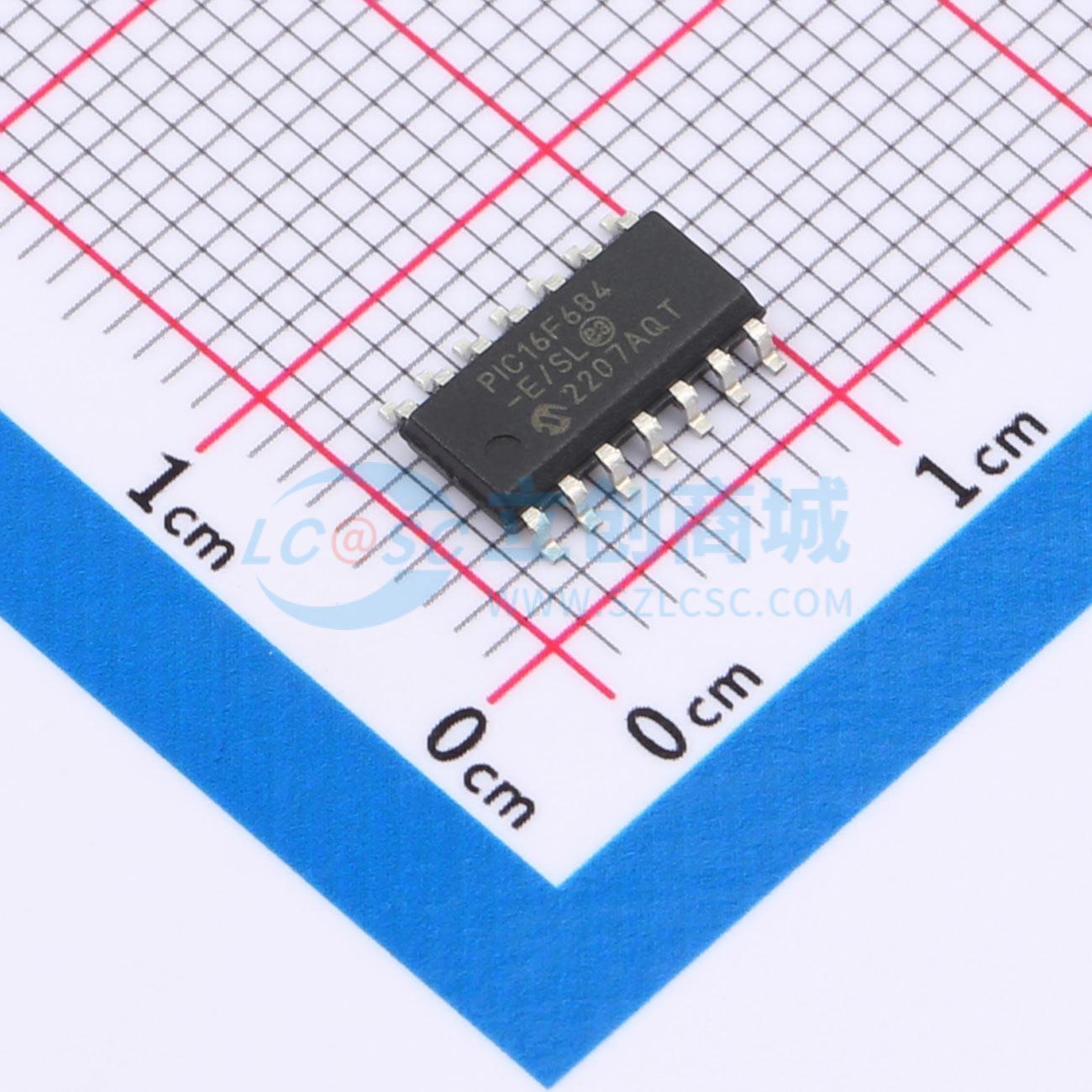

PIC16F684-E/SL

14引脚低功耗闪存微控制器

描述

特性：高性能 RISC CPU：仅需学习 35 条指令；除分支指令外均为单周期指令；工作速度：DC-20 MHz 振荡器/时钟输入，DC-200 ns 指令周期；具备中断能力；8 级深度硬件堆栈；支持直接、间接和相对寻址模式。 特殊微控制器特性：精密内部振荡器，工厂校准精度为 ±1%，软件可选频率范围为 8 MHz 至 32 kHz，双速启动模式，关键应用的晶体故障检测，运行期间可切换时钟模式以实现低功耗运行；具备省电睡眠模式；宽工作电压范围（2.0V-5.5V）；工业和扩展温度范围；上电复位（POR）；上电定时器（PWRT）和振荡器启动定时器（OST）；带软件控制选项的欠压检测（BOD）；增强型低电流看门狗定时器（WDT），带片上振荡器（软件可选标称 268 秒，带全预分频器），可软件使能；复用主清除/输入引脚；可编程代码保护；高耐用性 FLASH/EEPROM 单元，FLASH 写入耐久性为 100,000 次，EEPROM 写入耐久性为 1,000,000 次，FLASH/数据 EEPROM 保留时间 > 40 年。 低功耗特性：待机电流：典型值为 2.0V 时 1 nA；工作电流：典型值为 32 kHz、2.0V 时 8.5 μA，1 MHz、2.0V 时 100 μA。 外设特性：11 个 I/O 引脚和 1 个仅输入引脚；高电流源/灌电流能力，可直接驱动 LED；引脚变化中断；可单独编程的弱上拉；低功耗唤醒；模拟比较器模块，包含两个模拟比较器，可编程片上电压参考（CVREF）模块（VDD 的百分比），比较器输入和输出可外部访问；A/D 转换器，10 位分辨率和 8 通道；Timer0：8 位定时器/计数器，带 8 位可编程预分频器；增强型 Timer1，16 位定时器/计数器，带预分频器，外部门控输入模式，若选择 INTOSC 模式，可在 LP 模式下使用 OSC1 和 OSC2 作为 Timer1 振荡器；Timer2：8 位定时器/计数器，带 8 位周期寄存器、预分频器和后分频器；增强型捕获、比较、PWM 模块，16 位捕获，最大分辨率 12.5 ns，比较，最大分辨率 200 ns，10 位 PWM，有 1、2 或 4 个输出通道，可编程“死区时间”，最大频率 20 kHz；通过两个引脚实现在线串行编程（ICSP）

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16F684-E/SL

商品编号

C640990

商品封装

SOIC-14​

包装方式

管装

商品毛重

0.655克(g)
