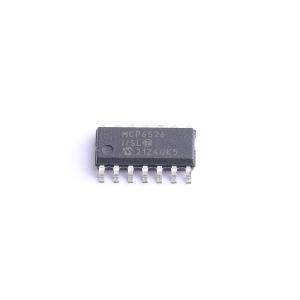

MCP6S26-I/SL

单端、轨到轨输入/输出、低增益PGA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP6S21/2/6/8 是模拟可编程增益放大器（PGA）。它们可配置为 +1 V/V 至 +32 V/V 的增益，输入多路复用器可通过 SPI 端口从多达八个通道中选择一个。串行接口还可使 PGA 进入关断模式以节省功耗。这些 PGA 针对高速、低失调电压和具备轨到轨输入输出能力的单电源工作进行了优化。这些规格支持需要灵活性能或多输入的单电源应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6S26-I/SL
商品编号: C640932
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.568克(g)

商品参数

	属性	参数值
	商品目录	可编程/可变增益放大器(PGA/VGA)
	放大器类型	PGA
	通道数	六路
	增益	0dB~30dB
	带宽(-3db)	12MHz
	压摆率(SR)	22V/us
	轨到轨	轨到轨输入；轨到轨输出
	输出电流	30mA
	工作电流	1mA

	属性	参数值
	工作温度	-40℃~+85℃
	输入失调电压(Vos)	275uV
	输入失调电压温漂(Vos TC)	4uV/℃
	共模抑制比(CMRR)	85dB
	输入偏置电流(Ib)	1pA
	静态电流(Iq)	500nA
	单电源	2.5V~5.5V
	最大电源宽度(Vdd-Vss)	5.5V

商品概述

MCP6S21/2/6/8 是模拟可编程增益放大器（PGA）。它们可配置为 +1 V/V 至 +32 V/V 的增益，输入多路复用器可通过 SPI 端口从多达八个通道中选择一个。串行接口还可使 PGA 进入关断模式以节省功耗。这些 PGA 针对高速、低失调电压和具备轨到轨输入输出能力的单电源工作进行了优化。这些规格支持需要灵活性能或多输入的单电源应用。

商品特性

多路复用输入：1、2、6 或 8 通道
8 种增益选择：+1、+2、+4、+5、+8、+10、+16 或 +32 V/V
串行外设接口（SPI）
轨到轨输入和输出
低增益误差：±1%（最大值）
低失调：±275 μV（最大值）
高带宽：2 至 12 MHz（典型值）
低噪声：10 nV/√Hz @ 10 kHz（典型值）
低电源电流：1.0 mA（典型值）
单电源：2.5V 至 5.5V

应用领域

A/D 转换器驱动器
多路复用模拟应用
数据采集
工业仪表
测试设备
医疗仪器
