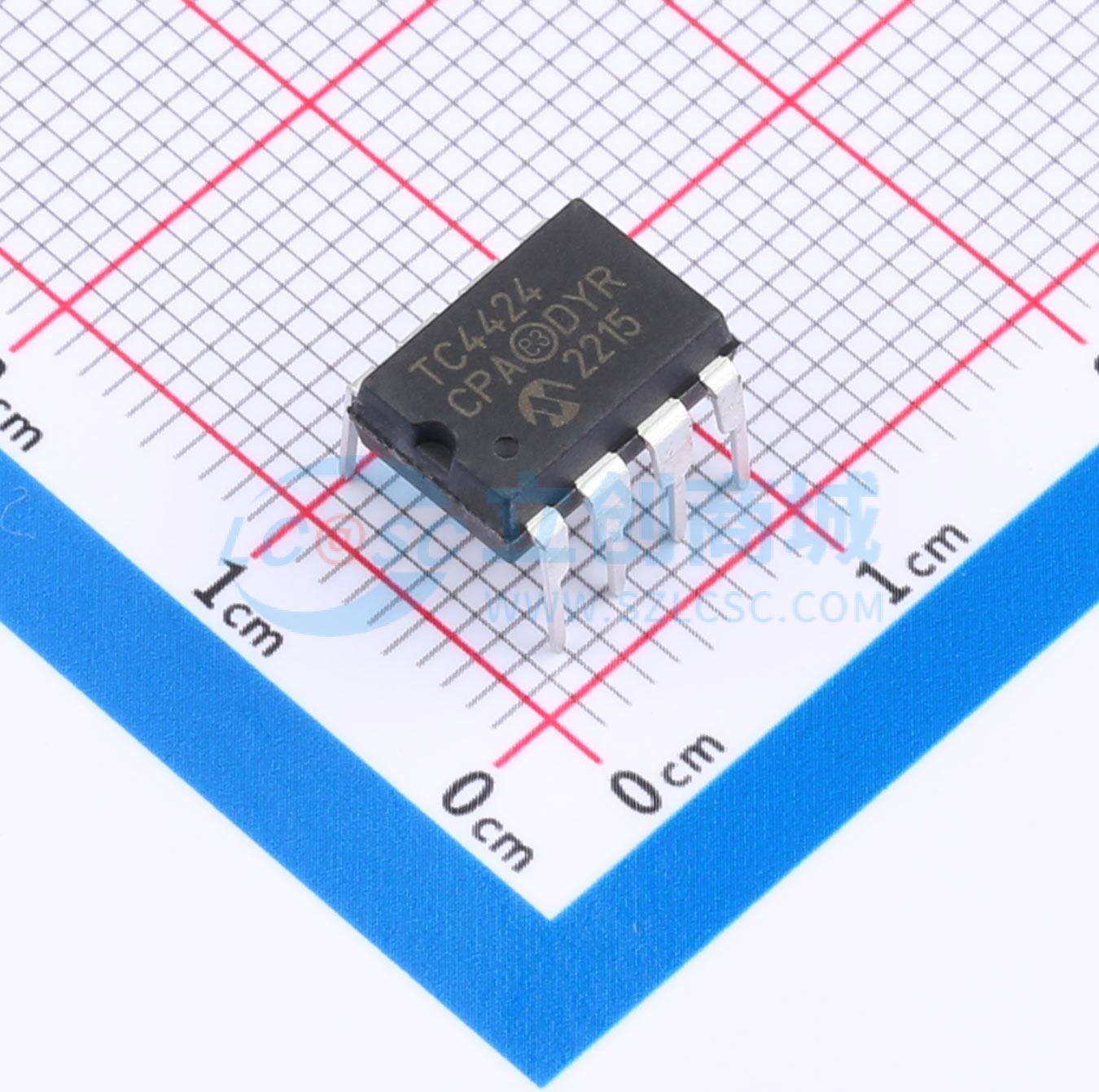

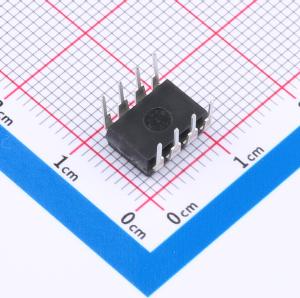

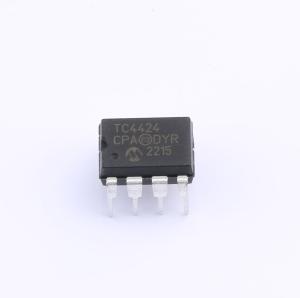

TC4424CPA

3A 双路高速功率 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC4423/TC4424/TC4425器件是一组3A双输出缓冲器/MOSFET驱动器。该系列器件与TC1426/27/28、TC4426/27/28和TC4426A/27A/28A双1.5A驱动器系列引脚兼容，其闩锁电流额定值提高到1.5A，使其在恶劣电气环境中运行时更加可靠。作为MOSFET驱动器，TC4423/TC4424/TC4425能够在35纳秒内轻松对1800pF的栅极电容进行充电，在导通和关断状态下均提供足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4424CPA
商品编号: C640763
商品封装: PDIP-8
包装方式: 管装
商品毛重: 5.2克(g)

商品参数

商品概述

TC4423/TC4424/TC4425器件是一系列3A双输出缓冲器/MOSFET驱动器。该系列与TC1426/27/28、TC4426/27/28和TC4426A/27A/28A双1.5A驱动器系列引脚兼容，其闩锁电流额定值提高到了1.5A，使其在恶劣的电气环境中运行时更加可靠。作为MOSFET驱动器，TC4423/TC4424/TC4425能够在35纳秒内轻松对1800 pF的栅极电容进行充电，在导通和关断状态下均提供足够低的阻抗，以确保即使存在大的瞬态信号，MOSFET的预期状态也不会受到影响。 TC4423/TC4424/TC4425的输入可以直接由TTL或CMOS（2.4V至18V）驱动。此外，内置的300 mV迟滞特性提供了抗噪能力，并允许该器件由缓慢上升或下降的波形驱动。

商品特性

高峰值输出电流：3A
宽输入电源电压工作范围：- 4.5V至18V
高容性负载驱动能力：- 25纳秒内驱动1800 pF
短延迟时间：<40纳秒（典型值）
匹配的上升/下降时间
低电源电流：- 逻辑“1”输入时 – 3.5 mA（最大值） - 逻辑“0”输入时 - 350 μA（最大值）
低输出阻抗：3.5Ω（典型值）
闩锁保护：可承受1.5A反向电流
逻辑输入可承受高达5V的负摆幅
ESD保护：4 kV
与TC1426/TC1427/TC1428、TC4426/TC4427/TC4428和TC4426A/ TC4427A/TC4428A器件引脚兼容。
节省空间的8引脚6x5 DFN封装

应用领域

开关模式电源
脉冲变压器驱动
线路驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	23ns
	下降时间(tf)	25ns
	工作温度	0℃~+70℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	150uA
