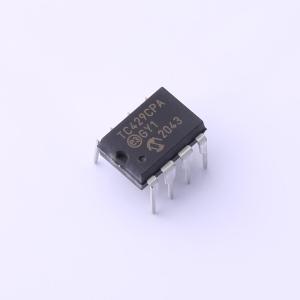

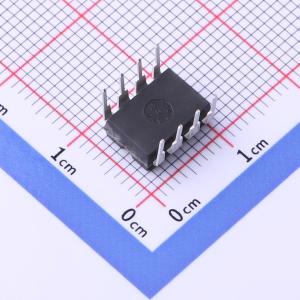

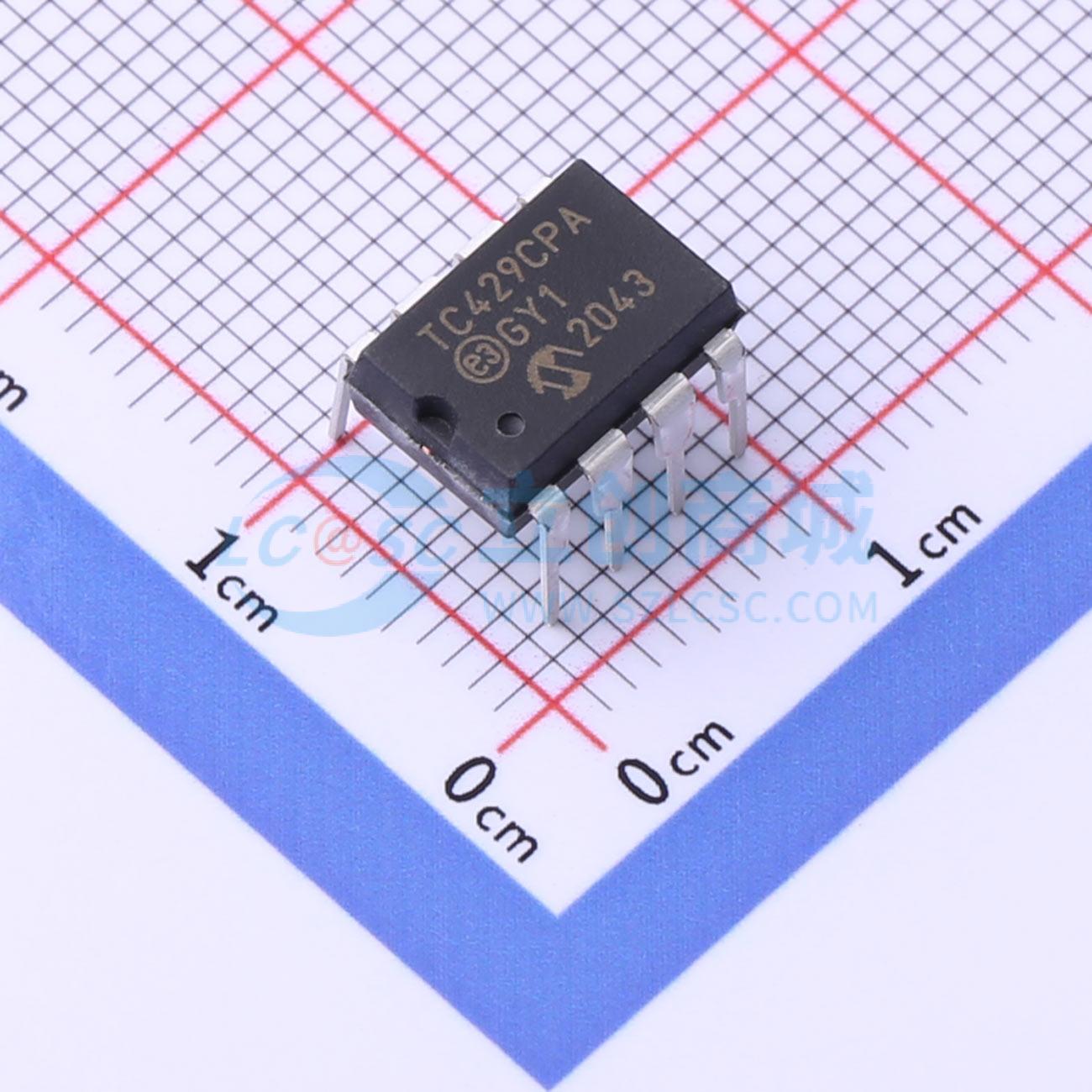

TC429CPA

6A单通道高速CMOS功率MOSFET驱动器

描述: TC429是一款高速、单输出的CMOS电平转换器和驱动器。它专为驱动高电容功率MOSFET栅极而设计，具有2.5Ω的输出阻抗和6A的峰值输出电流驱动能力。在25纳秒内，可将2500 pF的电容负载驱动至18V。在大电容负载下的快速开关时间可将MOSFET的开关功率损耗降至最低。TTL/CMOS输入逻辑电平可转换为等于电源电压的输出电压摆幅，且输出电压可在接地或VDD的25 mV范围内摆动。输入电压摆幅可等于电源电压。逻辑输入电流小于10 μA，便于直接与CMOS/双极型开关模式电源控制器接口。无需输入“加速”电容。CMOS设计将静态电源电流降至最低。当输入逻辑电平为“1”时，电源电流最大为5 mA；当输入逻辑电平为“0”时，电源电流降至0.5 mA。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC429CPA
商品编号: C640734
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.22克(g)

商品参数

商品概述

TC429是一款高速、单输出的CMOS电平转换器和驱动器。它专为驱动高电容功率MOSFET栅极而设计，具有2.5Ω的输出阻抗和6A的峰值输出电流驱动能力。在25纳秒内，可将2500 pF的电容负载驱动至18V。在大电容负载下的快速开关时间可将MOSFET的开关功率损耗降至最低。 TTL/CMOS输入逻辑电平可转换为等于电源电压的输出电压摆幅，且输出电压可在接地或VDD的25 mV范围内摆动。输入电压摆幅可等于电源电压。逻辑输入电流小于10 μA，便于直接与CMOS/双极型开关模式电源控制器接口。无需输入“加速”电容。 CMOS设计将静态电源电流降至最低。当输入逻辑电平为“1”时，电源电流最大为5 mA；当输入逻辑电平为“0”时，电源电流降至0.5 mA。

商品特性

高峰值输出电流：6A
宽输入电源电压工作范围：-7V至18V
高阻抗CMOS逻辑输入
逻辑输入阈值与电源电压无关
低电源电流：- 逻辑“1”输入时 – 最大5 mA - 逻辑“0”输入时 – 最大0.5 mA
输出电压摆幅在接地或VDD的25 mV范围内
短延迟时间：最大75纳秒
采用节省空间的8引脚SOIC封装。
高电容负载驱动能力：- 当CL = 2500 pF时，tRISE、tFALL最大为35纳秒

应用领域

开关模式电源
CCD驱动器
脉冲变压器驱动
D类开关放大器

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(60个/管，最小起订量 10000 个)

个

起订量：10000 个60个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	6A
	拉电流(IOH)	6A

	属性	参数值
	工作电压	7V~18V
	上升时间(tr)	23ns
	下降时间(tf)	35ns
	工作温度	0℃~+150℃@(Tj)
	静态电流(Iq)	5mA
