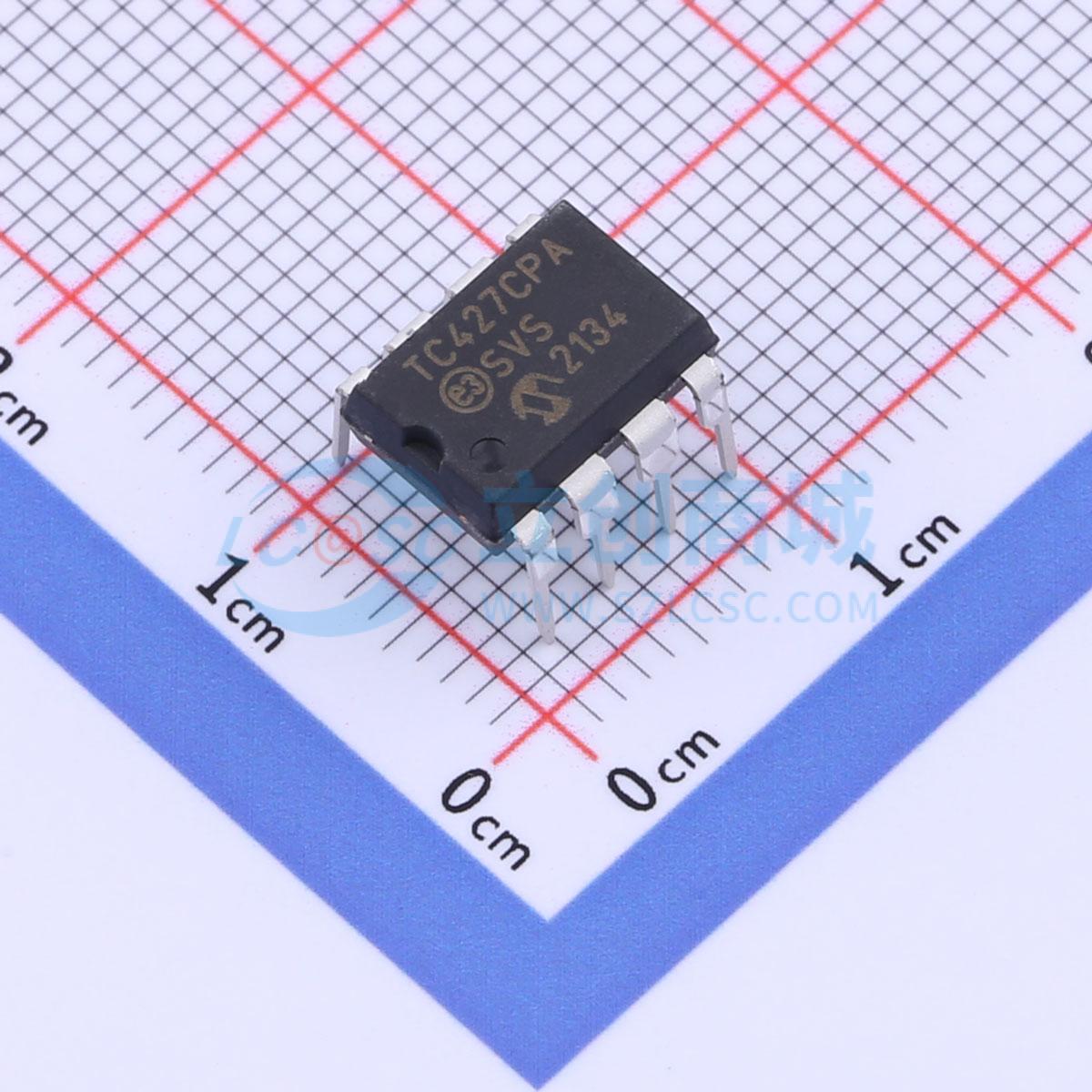

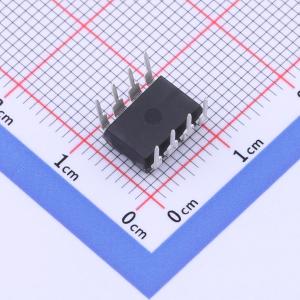

TC427CPA

TC426/TC427/TC428 是双路 CMOS 高速驱动器。TTL/CMOS 输入电压电平可转换为轨到轨输出电压电平摆幅。CMOS 输出与地或正电源的偏差在 25 mV 以内。 低阻抗、大电流驱动器输出可在 30 纳秒内使 1000 pF 负载产生 18V 的电压摆幅。独特的电流和电压驱动特性使 TC426/TC427/TC428 成为理想的功率 MOSFET 驱动器、线路驱动器和 DC - DC 转换器构建模块。 输入逻辑信号可以等于电源电压。输入电流低至 1 μA，可直接与 CMOS/双极型开关模式电源控制 IC 以及集电极开路模拟比较器接口。 静态电源电流最大为 8 mA。TC426 所需电流仅为引脚兼容的双极型 DS0026 器件的 1/5。这在有功率效率限制的 DC - DC 转换器应用和高频开关模式电源应用中尤为重要。在 100 kHz 下驱动 1000 pF 负载产生 18V 电压时，静态电流通常为 6 mA。 反相的 TC426 驱动器与双极型 DS0026 和 MMH0026 器件引脚兼容。TC427 为同相驱动器；TC428 包含一个反相驱动器和一个同相驱动器。 其他引脚兼容的驱动器系列有 TC1426/TC1427/TC1428、TC4426/TC4427/TC4428 和 TC4426A/TC4427A/TC4428A。

• 高速开关（CL = 1000 pF）：30 纳秒
• 高峰值输出电流：1.5A
• 高输出电压摆幅：- VDD - 25 mV 至 GND + 25 mV
• 低输入电流（逻辑“0”或“1”）：1 μA
• 与 TTL/CMOS 输入兼容
• 有反相和同相配置可选
• 宽工作电源电压：- 4.5V 至 18V
• 电流消耗：- 输入低电平 – 0.4 mA - 输入高电平 – 8 mA
• 单电源工作
• 低输出阻抗：6Ω
• 引脚排列与 DS0026 和 MMH0026 等效
• 抗闩锁：可承受 >500 mA 反向电流
• ESD 保护：2 kV

• 开关模式电源
• 脉冲变压器驱动
• 时钟线路驱动器
• 同轴电缆驱动器
