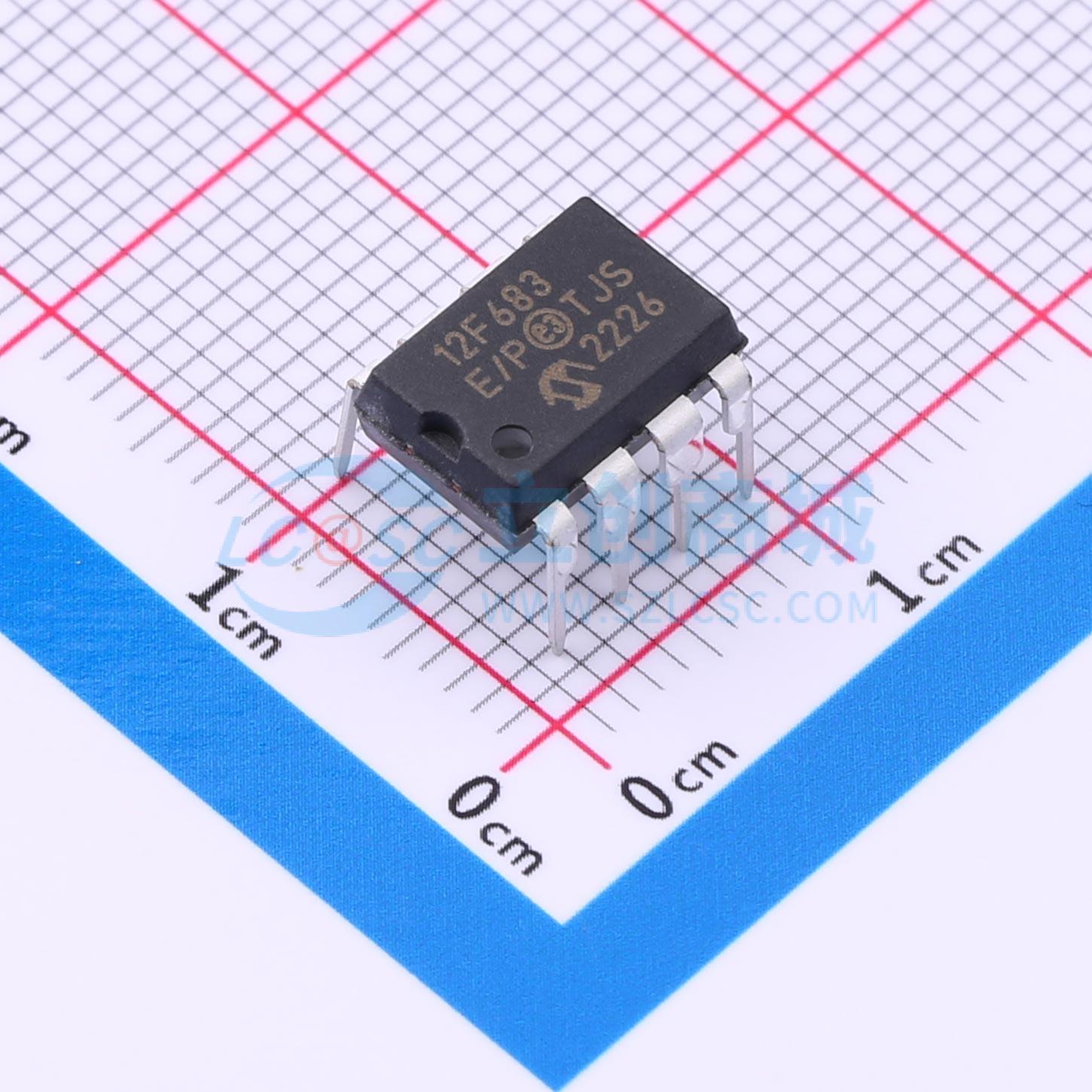

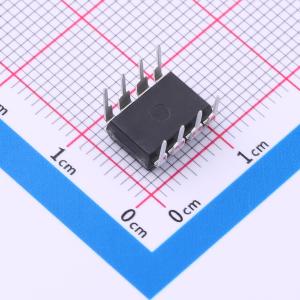

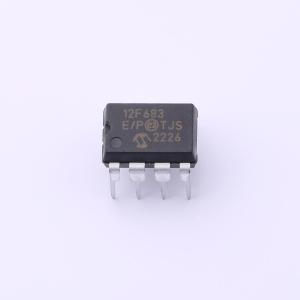

PIC12F683-E/P
PIC12F683-E/P
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC12F683-E/P
- 商品编号
- C640551
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 3.5KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 5 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 高性能 RISC CPU：
- 仅 35 条指令需学习，除分支外均为单周期指令
- 工作速度：DC – 20 MHz 振荡器/时钟输入，DC – 200 ns 指令周期
- 中断能力
- 8 级深度硬件堆栈
- 直接、间接和相对寻址模式
- 特殊微控制器特性：
- 精密内部振荡器：工厂校准至 ±1%（典型值），软件可选 8 MHz 至 125 kHz 频率范围，软件可调，双速启动模式，关键应用的晶体故障检测，运行期间可进行时钟模式切换以节省功耗
- 节能睡眠模式
- 宽工作电压范围（2.0V - 5.5V）
- 工业和扩展温度范围
- 上电复位（POR）
- 上电定时器（PWRT）和振荡器启动定时器（OST）
- 带软件控制选项的欠压复位（BOR）
- 增强型低电流看门狗定时器（WDT），带片上振荡器（软件可选标称 268 秒，带全预分频器），软件使能
- 带上拉/输入引脚的复用主清除
- 可编程代码保护
- 高耐久性闪存/EEPROM 单元：100,000 次闪存写入耐久性，1,000,000 次 EEPROM 写入耐久性，闪存/数据 EEPROM 保留时间 >40 年
- 低功耗特性：
- 待机电流：50 nA @ 2.0V（典型值）
- 工作电流：11 μA @ 32 kHz，2.0V（典型值），220 μA @ 4 MHz，2.0V（典型值）
- 看门狗定时器电流：1 μA @ 2.0V（典型值）
- 外设特性：
- 6 个 I/O 引脚，具有独立方向控制，高电流源/吸收能力，可直接驱动 LED
