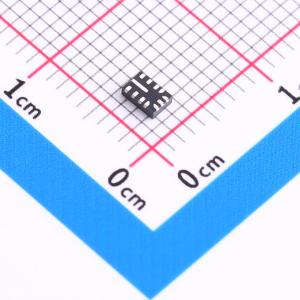

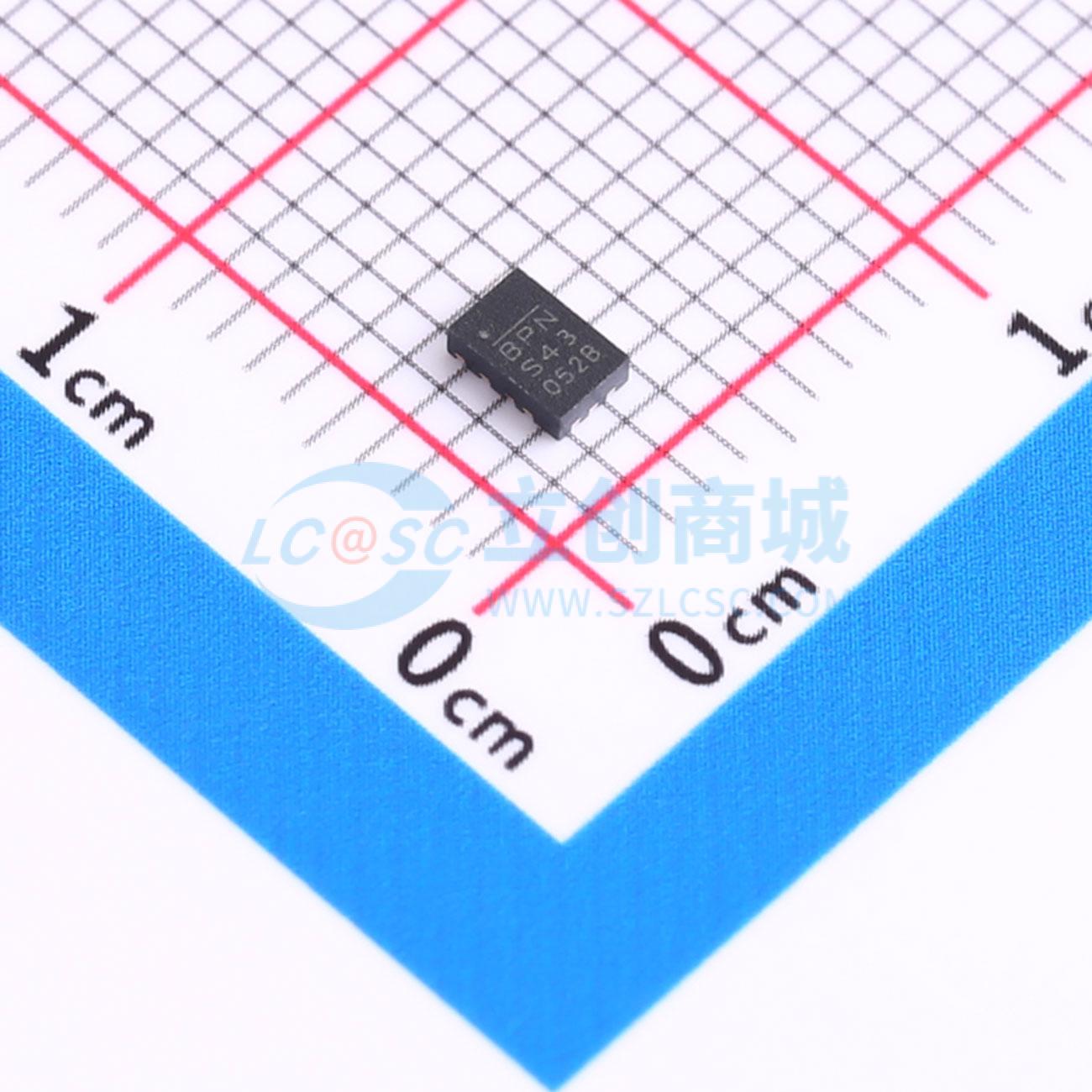

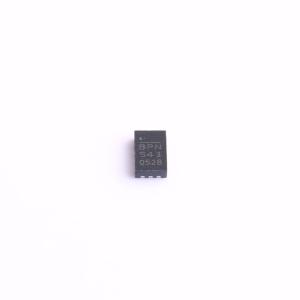

MP4323GDE-Z

耐压42V负载突降、3A、超紧凑型、低静态电流、同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP4323GDE-Z
商品编号: C5776221
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.151215克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP4323是一款频率可配置（350kHz至2.5MHz）的同步降压开关转换器，集成了内部高端和低端功率MOSFET（分别为HS-FET和LS-FET）。采用峰值电流控制模式，它可实现高达3A的高效输出电流（IOUT）。 3.3V至36V的宽输入电压（VIN）范围和42V负载突降耐受能力，适用于汽车输入环境中的各种降压应用。1μA的关断电流（ISD）使该器件可用于电池供电的应用。通过在轻载条件下降低开关频率（fSW）以减少开关和栅极驱动器损耗，可在宽负载范围内实现高功率转换效率。漏极开路电源正常（PG）信号指示输出电压（VOUT）是否在其标称电压的94.5%至105.5%之间。频率折返功能可防止启动期间电感电流（IL）失控。热关断功能提供可靠的容错操作。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MP4323采用QFN - 12（2mmx3mm）封装。

商品特性

频率可配置（350kHz至2.5MHz）
集成内部高端和低端功率MOSFET的同步降压开关转换器
采用峰值电流控制模式，可实现高达3A的高效输出电流
3.3V至36V的宽输入电压范围和42V负载突降耐受能力
1μA关断电流
通过在轻载条件下降低开关频率，在宽负载范围内实现高功率转换效率
漏极开路电源正常信号指示输出电压状态
频率折返功能防止启动期间电感电流失控
热关断功能提供可靠的容错操作
适用于汽车冷启动条件的高占空比和低压差模式
采用QFN - 12（2mmx3mm）封装
42V负载突降耐受能力
支持3.1V冷启动
3A连续输出电流
3V至36V的宽工作输入电压范围
-40℃至+125℃的结温范围
1μA关断电流
20μA睡眠模式电流
先进的异步调制（AAM）模式，可在轻载条件下提高效率
集成70mΩ的HS - FET和50mΩ的LS - FET
65ns最小导通时间和50ns最小关断时间
频率扩频（FSS）调制
对称的VIN引脚（引脚2和引脚10）
符合CISPR25 5级标准
350kHz至2.5MHz可配置开关频率
MeshConnect倒装芯片封装
电源正常（PG）输出
低压差（LDO）模式
带打嗝模式的过流保护（OCP）
采用可焊侧翼封装

应用领域

USB充电器
汽车应用
电池供电系统
一般消费类应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	-
	输出电流	3A
	开关频率	350kHz~2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
