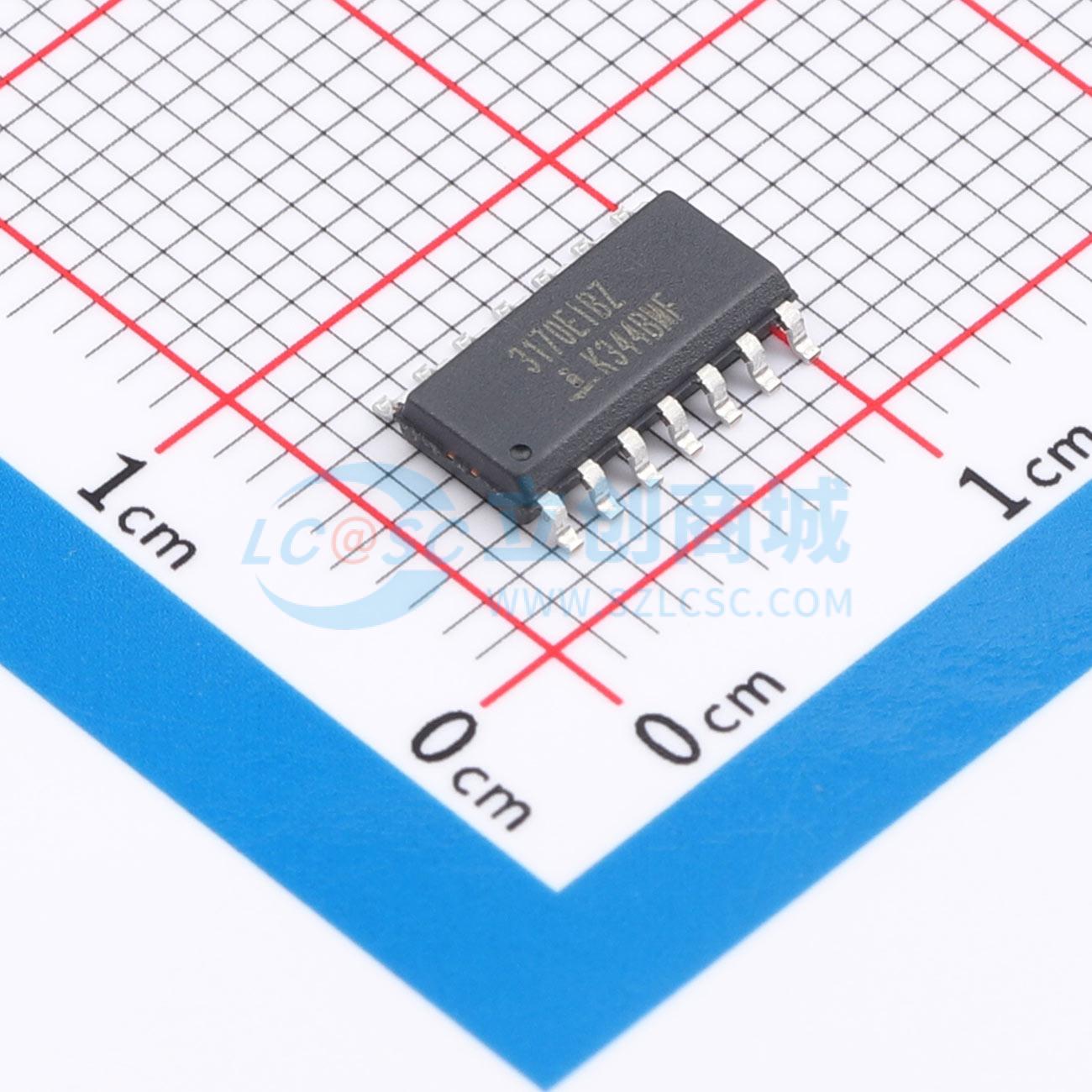

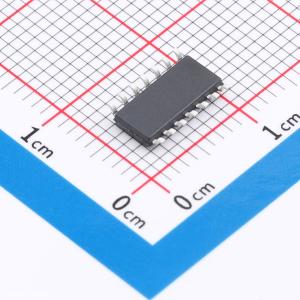

ISL3170EIBZ-T
具备ESD保护的RS-485/RS-422收发器，低总线电流，支持热插拔，有全双工和半双工版本
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL3170EIBZ-T
- 商品编号
- C5772576
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 510uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热插拔保护；自动故障恢复；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
Intersil ISL317xE是±15kV IEC61000静电放电（ESD）保护、3.3V供电的单收发器，符合RS - 485和RS - 422平衡通信标准。这些器件的总线电流非常低（+125mA / -100mA），因此它们对RS - 485总线呈现真正的“1/8单位负载”。这允许网络上最多有256个收发器，而不会违反RS - 485规范的32单位负载上限，也无需使用中继器。例如，在远程公用事业电表读数系统中，单个电表读数通过RS - 485网络路由到集中器，因此允许的高节点数可最大限度减少所需中继器的数量。接收器（Rx）输入采用“全故障安全”设计，确保在Rx输入浮空、短路或端接但无驱动时，Rx输出为逻辑高电平。热插拔电路确保在电源稳定期间，Tx和Rx输出保持高阻抗状态。ISL3170E至ISL3175E采用压摆率限制驱动器，可降低电磁干扰（EMI），并最大限度减少多分支和多点应用中因端接不当的传输线或未端接短截线引起的反射。压摆率限制版本还包括接收器输入滤波，以增强在缓慢输入信号存在时的抗噪能力。ISL3170E、ISL3171E、ISL3173E、ISL3174E、ISL3176E和ISL3177E配置用于全双工（独立的Rx输入和Tx输出引脚）应用。半双工版本对Rx输入和Tx输出进行复用，以允许在8引脚封装中使用具有输出禁用功能的收发器。
商品特性
- RS - 485 I/O引脚具有IEC61000 ESD保护……±15kV
- 所有其他引脚的ESD等级为3级……>7kV HBM
- 全故障安全（开路、短路、端接/浮空）接收器
- 热插拔 - 上电期间Tx和Rx输出保持三态（仅具有输出使能引脚的版本）
- 真正的1/8单位负载允许总线上最多有256个设备
- 单3.3V电源
- 高数据速率……高达20Mbps
- 低静态电源电流……800μA（最大值）
- 超低关断电源电流……10nA
- -7V至+12V共模输入/输出电压范围
- 半双工和全双工引脚排列
- 提供三态Rx和Tx输出
- 电流限制和热关断用于驱动器过载保护
- 微型MSOP封装占用的电路板空间减少50%
- 无铅（符合RoHS标准）
应用领域
- 自动化公用事业电表读数系统
- 高节点数系统
- 现场总线网络
- 安全摄像头网络
- 建筑环境控制/照明系统
