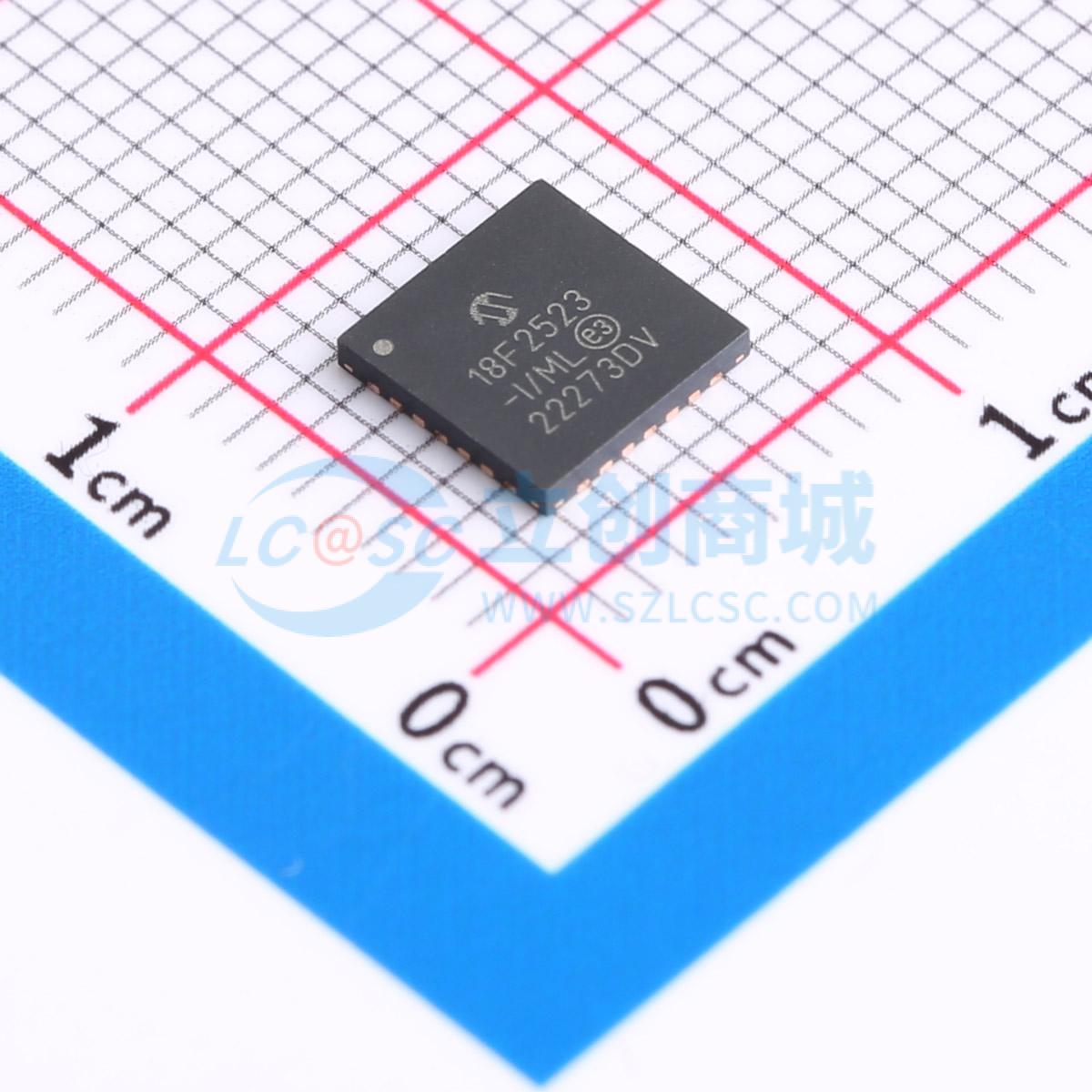

温馨提醒：图片仅供参考，商品以实物为准
PIC18F2523-I/ML
28/40/44引脚，带12位A/D和微功耗技术的增强型闪存微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电源管理功能: CPU关闭，外设开启（运行模式）。 CPU关闭，外设开启（空闲模式）。 CPU关闭，外设关闭（睡眠模式）。 超低50nA输入泄漏。 运行模式电流低至11μA（典型值）。 空闲模式电流低至2.5μA（典型值）
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC18F2523-I/ML
- 商品编号
- C639983
- 商品封装
- QFN-28-EP(6x6)
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 40MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1.5KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 25 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 4.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 电源管理特性：
- 运行模式：CPU开启，外设开启
- 空闲模式：CPU关闭，外设开启
- 睡眠模式：CPU关闭，外设关闭
- 超低50 nA输入泄漏电流
- 运行模式电流低至典型值11 μA
- 空闲模式电流低至典型值2.5 μA
- 睡眠模式电流低至典型值100 nA
- 定时器1振荡器：900 nA，32 kHz，2V
- 看门狗定时器：典型值1.4 μA，2V
- 双速振荡器启动
- 灵活的振荡器结构：
- 四种晶体模式，最高40 MHz
- 4倍锁相环（PLL），适用于晶体和内部振荡器
- 两种外部RC模式，最高4 MHz
- 两种外部时钟模式，最高40 MHz
- 内部振荡器模块：
- 从睡眠和空闲模式快速唤醒，典型值1 μs
- 8种用户可选频率，从31 kHz到8 MHz
- 与PLL配合使用时，提供从31 kHz到32 MHz的完整时钟速度范围
- 用户可调，以补偿频率漂移
- 利用定时器1的32 kHz辅助振荡器
- 故障安全时钟监视器：若外设时钟停止，允许安全关机
- 外设亮点：
- 12位，最多13通道的模数转换器模块（A/D）：
- 自动采集能力
- 睡眠模式下可进行转换
- 带输入多路复用的双模拟比较器
- 高电流灌/拉能力25 mA/25 mA
- 三个可编程外部中断
- 四个输入变化中断
- 最多两个捕获/比较/PWM（CCP）模块，一个带自动关机功能（28引脚器件）
- 12位，最多13通道的模数转换器模块（A/D）：
