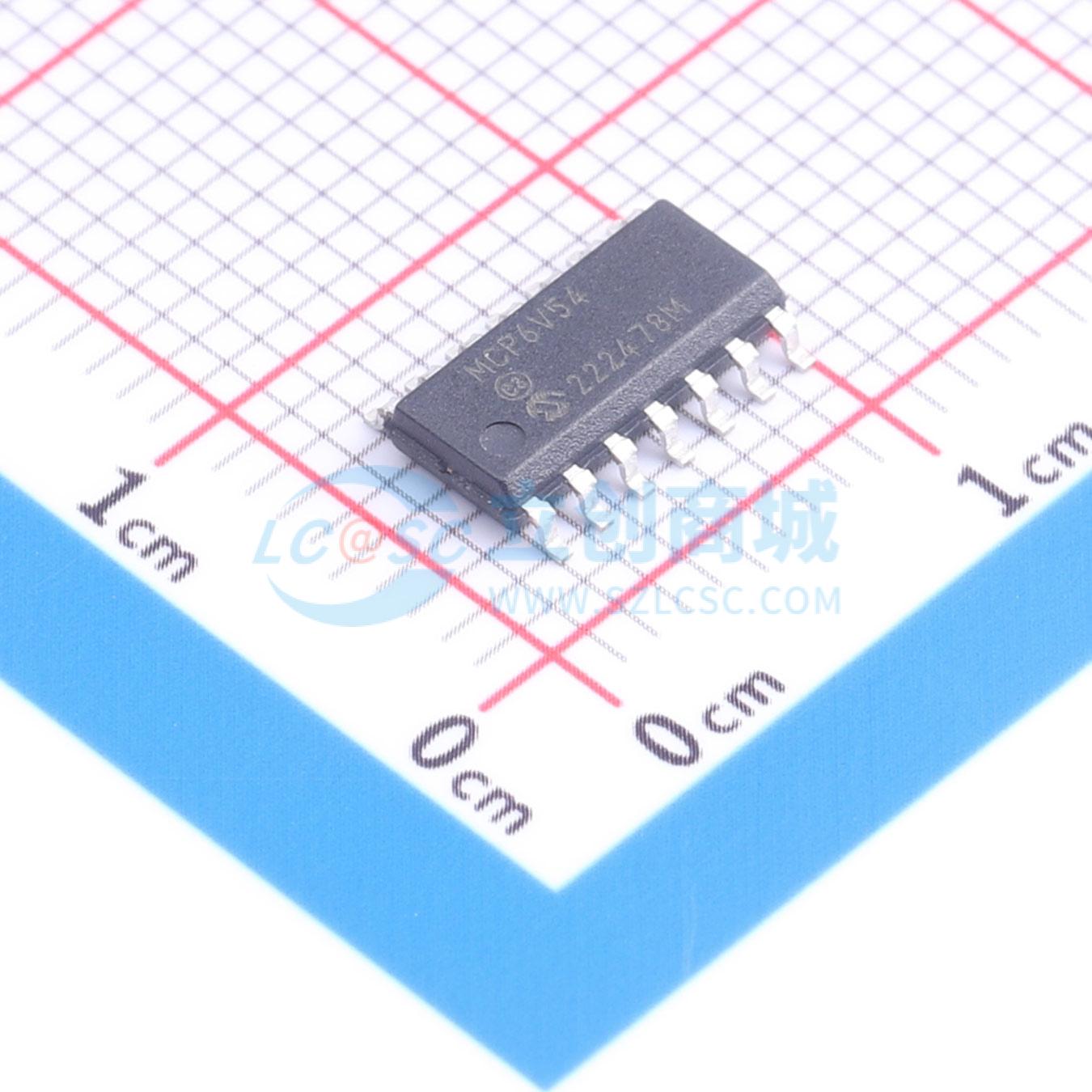

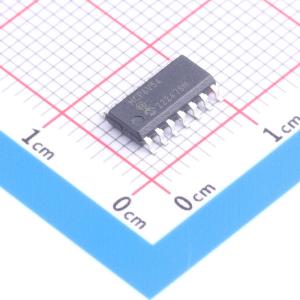

温馨提醒：图片仅供参考，商品以实物为准
MCP6V54-E/SL
MCP6V54-E/SL
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6V54-E/SL
- 商品编号
- C5767871
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBW) | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 60pA | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零；反相位输入保护 |
商品概述
MCP6V51/2/4运算放大器采用动态偏移校正，以实现极低的偏移和偏移漂移。这些器件具有2 MHz（典型值）的增益带宽积。它们单位增益稳定，几乎没有1/f噪声，并具有优异的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品工作在单电源或双电源电压范围从4.5V到45V（±2.25V至±22.5V），同时静态电流为470 μA/放大器（典型值）。MCP6V51/2/4运算放大器提供单通道、双通道和四通道放大器，并采用先进的CMOS工艺设计。
商品特性
- 高直流精度：VOS漂移为36 nV/°C（最大值）
- VOS为15 μV（最大值）
- 开环增益为140 dB（最小值）
- PSRR为134 dB（最小值）
- CMRR为135 dB（最小值）
- 低噪声：在1 kHz时为10.2 nV/√Hz
- Eni为0.21 μV峰峰值，频率从0.1 Hz到10 Hz
- 低功耗：IQ为470 μA/放大器（典型值）
- 宽单或双电源电压范围：4.5V至45V，±2.25V至±22.5V
- 输入范围包括负电源轨
- 轨到轨输出
- EMI滤波输入
- 增益带宽积为2 MHz
- 压摆率为1.2 V/μs
- 单位增益稳定
- 小封装：单通道为SOT-23-5和MSOP-8，双通道为MSOP-8和SOIC-8，四通道为SOIC-14
- 扩展温度范围：-40°C至+125°C
- AEC Q100认证，等级1（仅MCP6V52和MCP6V54）
应用领域
- 工业仪器仪表和PLC
- 过程控制
- 电源控制环路
- 传感器调理
- 电子秤
- 医疗仪器
- 汽车
- 高/低侧电流检测
