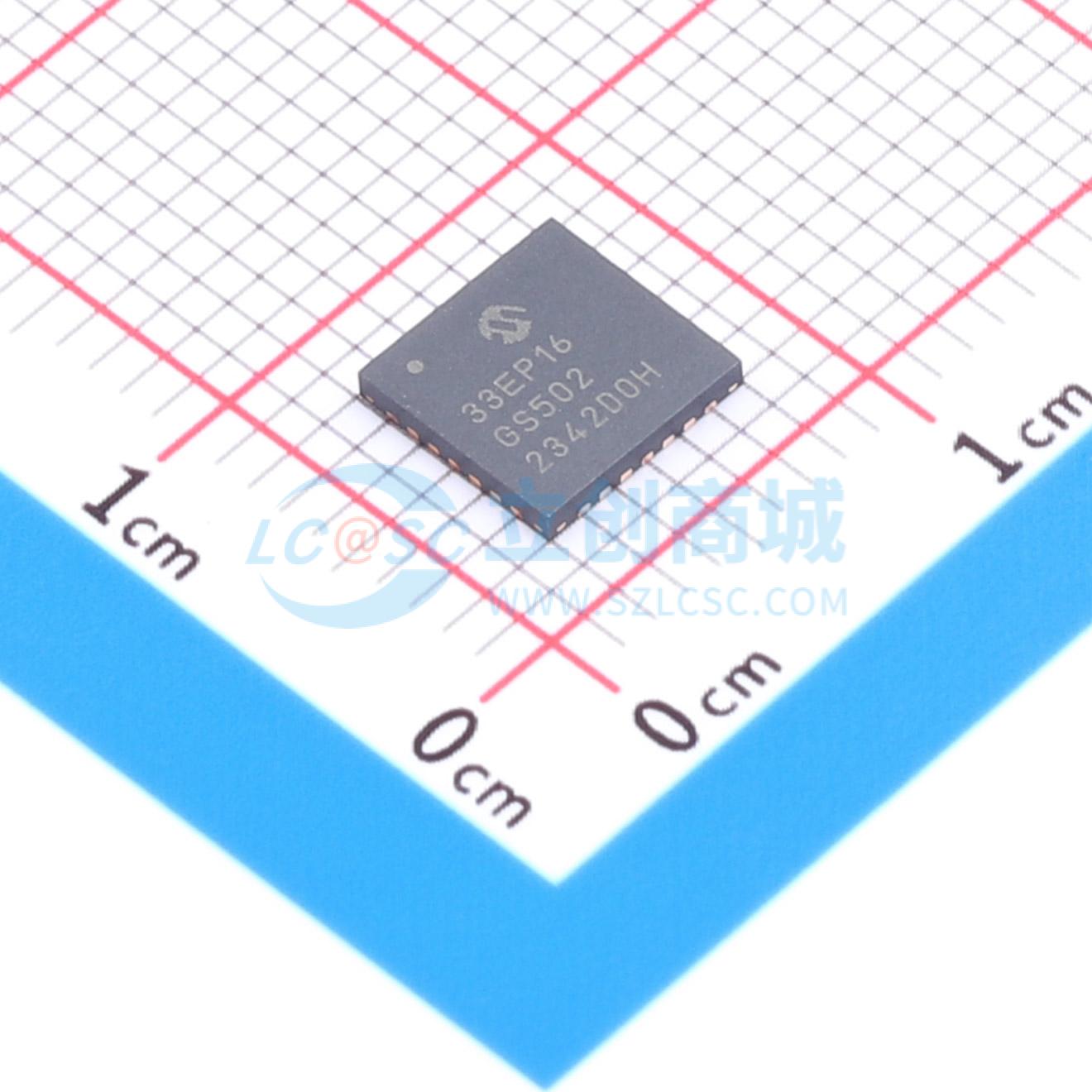

Name: MICROCHIP(美国微芯) dsPIC33EP16GS502-I/MM
Brand: MICROCHIP(美国微芯)
SKU: C639614
Price: 37.99 CNY
Availability: InStock

3.0V 至 3.6V, -40°C 至 +85°C, DC 至 70 MIPS
3.0V 至 3.6V, -40°C 至 +125°C, DC 至 60 MIPS
双分区闪存程序存储器，支持实时更新 (64-Kbyte 设备)：支持在运行时编程，支持分区软交换
代码高效 (C 和汇编) 架构
两个 40 位宽累加器
单周期 (MAC/MPY) 带双数据获取
单周期混合符号 MUL 加硬件除法
32 位乘法支持
两组额外的工作寄存器 (减少上下文切换)
±0.9% 内部振荡器
可编程 PLL 和振荡器时钟源
失效安全时钟监控 (FSCM)
独立看门狗定时器 (WDT)
快速唤醒和启动
低功耗管理模式 (睡眠、空闲、打盹)
集成上电复位和掉电复位
0.5 mA/MHz 动态电流 (典型值)
10 uA IPD 电流 (典型值)
五个 PWM 生成器 (每个生成器两个输出)
每个 PWM 的独立时间基准和占空比
1.04 ns PWM 分辨率 (频率、占空比、死区时间和相位)
支持中心对齐、冗余、互补和真正的独立输出模式
独立故障和电流限制输入
输出覆盖控制
支持 AC/DC、DC/DC、逆变器、PFC 和照明的 PWM
高速 ADC 模块:
12 位带 4 个专用 SAR ADC 核心和一个共享 SAR ADC 核心
每个 ADC 核心可配置分辨率 (最高 12 位)
每通道高达 3.25 Msps 转换速率 (12 位分辨率)
12 到 22 个单端输入
每个模拟通道的专用结果缓冲区
灵活且独立的 ADC 触发源
两个数字比较器
两个过采样滤波器以提高分辨率
四个轨到轨比较器带迟滞:
每个模拟比较器专用 12 位数模转换器 (DAC)
最多两个 DAC 参考输出
最多两个外部参考输入
两个可编程增益放大器:
单端或独立地参考
五种可选增益 (4x, 8x, 16x, 32x 和 64x)
40 MHz 增益带宽
减少 CPU 交互以提高性能
灵活的 PWM 触发选项用于 ADC 转换
高速比较器截断 PWM (典型 15 ns):
支持逐周期电流模式控制
电流复位模式 (可变频率)
五个 16 位和最多两个 32 位定时器/计数器
四个输出比较 (OC) 模块，可配置为定时器/计数器
四个输入捕获 (IC) 模块
两个 UART 模块 (15 Mbps):
支持 LIN/J2602 协议和 IrDA
两个 4 线 SPI 模块 (15 Mbps)
两个 I2C 模块 (最高 1 Mbaud)，支持 SMBus
恒流源 (10 uA 标称值)
沉入/源出最大 12mA/15mA，分别针对标准 VOH/VOL 引脚特定
5V 耐压引脚
可选择的开漏上拉和下拉
所有 I/O 引脚上的外部中断
外设引脚选择 (PPS)，允许使用六个虚拟 I/O 进行功能重映射
AEC-Q100 REVG (Grade 1, -40°C 至 +125°C)
Class B 安全库，IEC 60730
6x6x0.5 mm UQFN 封装设计并优化以简化 IPC9592B 第二级温度循环认证
在电路和应用程序内编程
五个程序和三个复杂数据断点
IEEE 1149.2 兼容 (JTAG) 边界扫描
跟踪和运行时监视

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	dsPIC
	CPU最大主频	-
	CPU位数	16 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	2KB
	EEPROM容量	-
	I/O数量	21
	振荡器类型	内置
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
