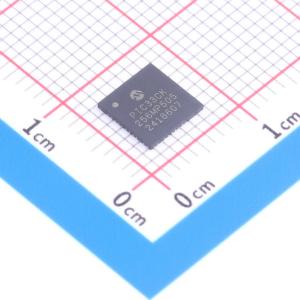

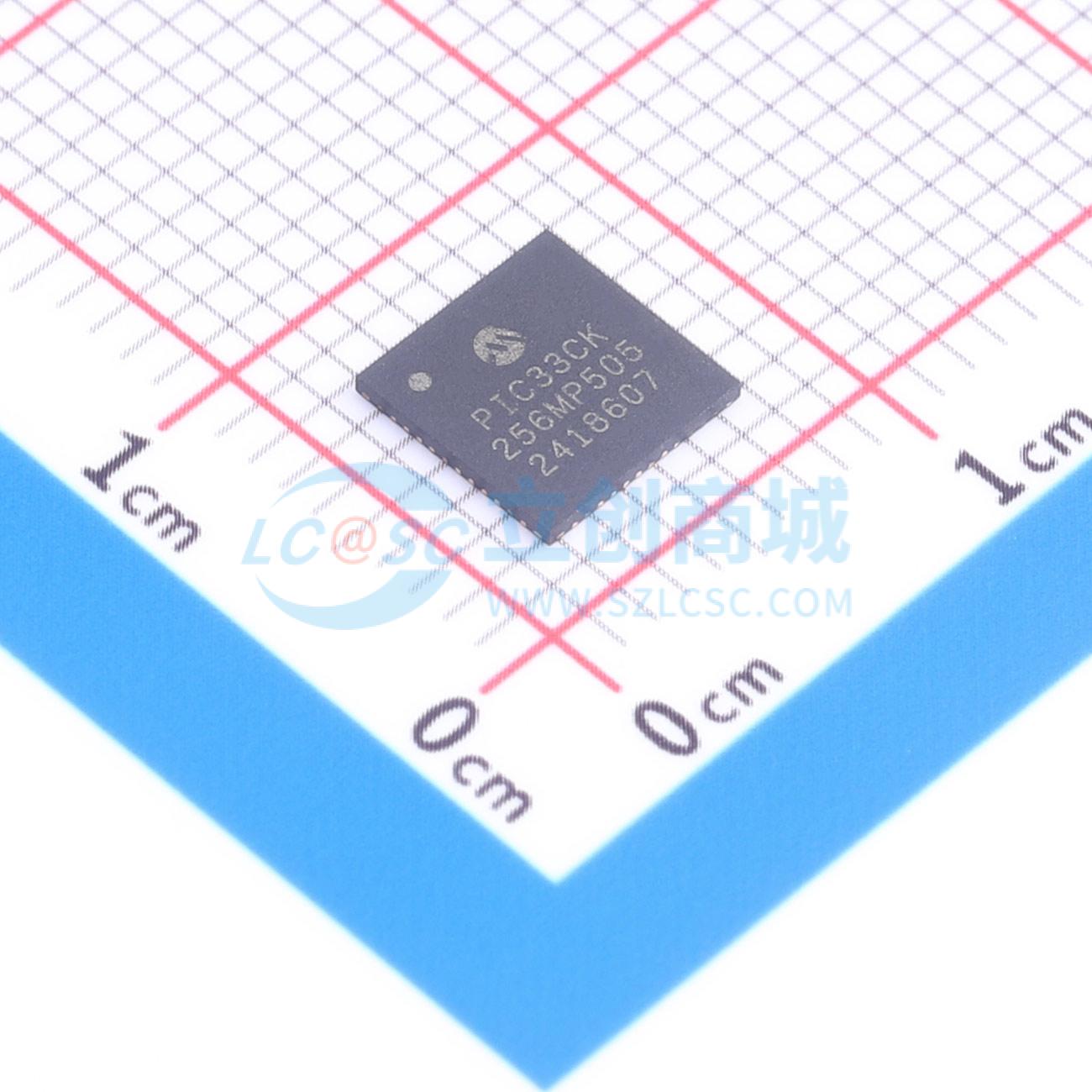

Name: MICROCHIP(美国微芯) dsPIC33CK256MP505-I/M4
Brand: MICROCHIP(美国微芯)
SKU: C639564
Price: 14.13 CNY
Availability: OutOfStock

28/36/48/64/80引脚，16位数字信号控制器，带有高分辨率PWM和CAN灵活数据（CAN FD）
3.0V至3.6V，-40℃至+125℃，直流至100 MIPS
3.0V至3.6V，-40℃至+150℃，直流至70 MIPS
32至256 K字节带ECC的程序闪存和8至24K RAM
快速6周期除法
LiveUpdate
代码效率高（C语言和汇编）架构
40位宽累加器
单周期（MAC/MPY）带双数据获取
单周期混合符号乘法加硬件除法
32位乘法支持
四组中断上下文保存寄存器，包括累加器和STATUS以实现快速中断处理
零开销循环
内置RAM自测试（MBIST）
内部振荡器
可编程PLL和振荡器时钟源
参考时钟输出
故障安全时钟监控（FSCM）
快速唤醒和启动
备用内部振荡器
低功耗管理模式（睡眠、空闲、打盹）
集成上电复位和掉电复位
8个PWM对
最高250 ps PWM分辨率
上升沿和下降沿死区时间
死区时间补偿
用于高频操作的时钟切分
支持：- DC/DC, AC/DC, 逆变器, PFC, 照明 - BLDC, PMSM, ACIM, SRM电机
故障和电流限制输入
灵活的ADC触发配置
一个通用定时器
外设触发生成器（PTG）：- 最多15个触发源到其他外设模块 - 基于状态机的独立于CPU的指令序列器
九个MCCP/SCCP模块，包括定时器、捕获/比较和PWM：- 1 MCCP - 8 SCCPs - 16或32位时间基 - 16或32位捕获 - 4级深捕获缓冲区
完全异步操作，在睡眠模式下可用
12位，带有两个专用SAR ADC核心和一个共享SAR ADC核心
每个ADC核心可配置分辨率（最高12位）
每通道在12位分辨率下最高3.5 Msps转换率
最多24个输入通道
每个模拟通道专用结果缓冲区
灵活且独立的ADC触发源
四个数字比较器
四个过采样滤波器以提高分辨率
最多三个模拟比较器：- 15 ns模拟比较器
最多三个运算放大器
三个12位DAC：- 硬件斜率补偿
三个协议UART，支持自动协议处理：- LIN 2.2 - DMX - IrDA
三个4线SPI/I2S模块
CAN灵活数据（FD）模块
三个I2C模块，支持SMBus
PPS允许功能重新映射
可编程循环冗余校验（CRC）
两个SENT模块
并行主端口（PMP）
四个DMA通道
在电路和应用中编程和调试
三个复杂断点，五个简单断点
IEEE 1149.2兼容（JTAG）边界扫描
跟踪缓冲区和运行时监视
时钟监控系统，带备用振荡器
死人定时器（DMT）
错误校正码（ECC）
看门狗定时器（WDT）
CodeGuard安全
循环冗余校验（CRC）
通过ICSP写入禁止的闪存OTP
内置RAM自测试（MBIST）
双速启动
故障安全时钟监控（FSCM）
备用FRC（BFRC）
无电容内部电压调节器
用于冗余和监控的虚拟引脚
Class B安全库 – IEC 60730
适用于ASIL B及以上应用 – ISO 26262
FMEDA计算表（随机硬件故障度量评估）
功能安全手册
功能安全诊断套件
符合AEC-Q100 REV-H（等级1：-40℃至+125℃）
符合AEC-Q100 REV-H（等级0：-40℃至+150℃）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	dsPIC
	CPU最大主频	100MHz
	CPU位数	16 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	24KB
	EEPROM容量	-
	I/O数量	39
	振荡器类型	内置
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
