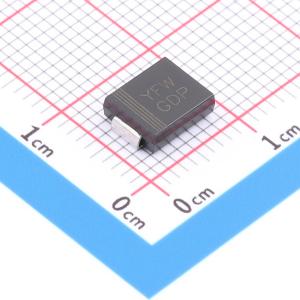

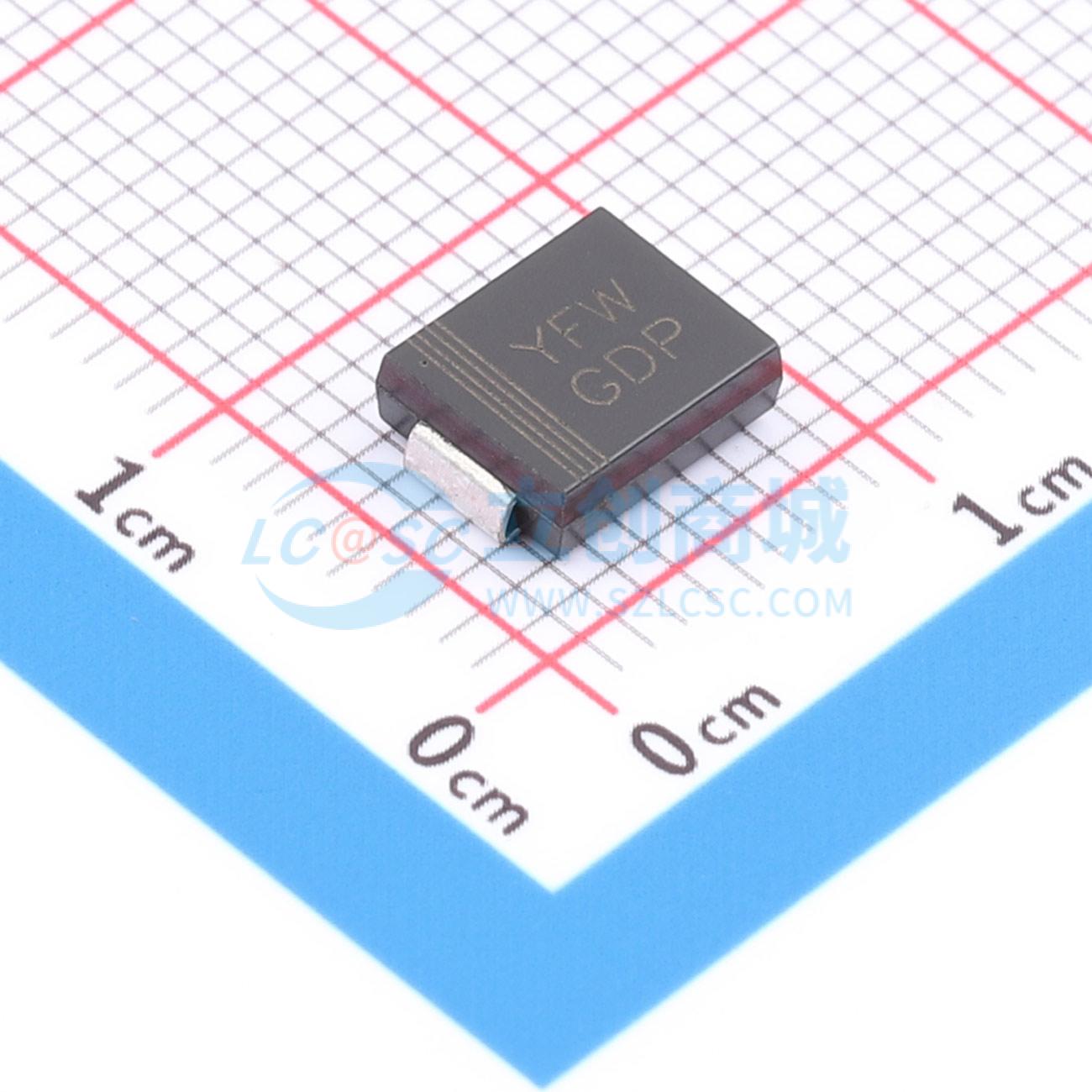

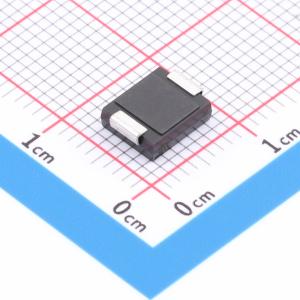

SMCJ7.5A
VRMW(V) 7.5 BreakdownVoltage(MAX) 9.21
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Test Current(mA) 1
- 品牌名称
- YFW(佑风微)
- 商品型号
- SMCJ7.5A
- 商品编号
- C5764791
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7.5V | |
| 钳位电压 | 116.3V | |
| 峰值脉冲电流(Ipp) | 100A | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9.21V | |
| 反向电流(Ir) | 12.9uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 12.9pF |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 玻璃钝化结
- 低电感
- 塑料封装符合美国保险商实验室（UL）的阻燃标准
