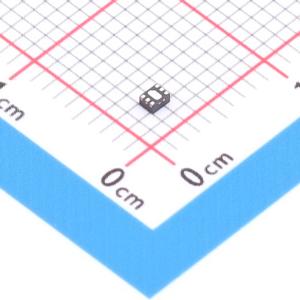

MAMX-011021-TR1000

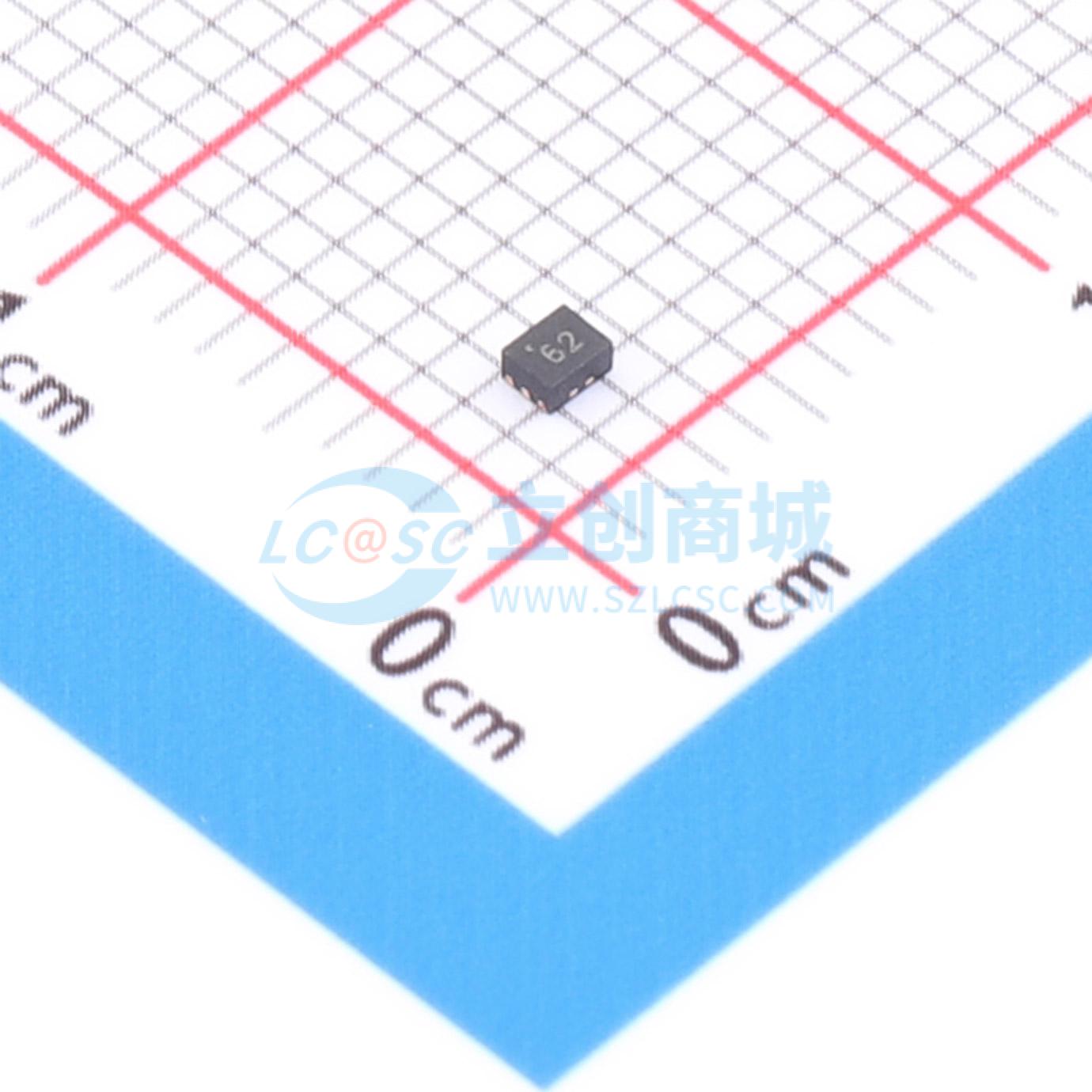

MAMX - 011021是一款无源混频器“引擎”，采用1.5×1.2 mm TDFN 6引脚塑料封装。该器件专为更具线性的应用而设计，例如可用于点对点、卫星通信或局域网应用的高比特率发射机和接收机。该混频器的转换损耗为8 dB，输入截点（IIP3）为23 dBm。 该混频器可用于下边带（LSB）或上边带（USB）混频。两个这样的混频器可以采用正交配置组合使用，以实现镜像抑制。 可向本振（LO）或VG（可选）引脚施加正偏置电压（< 1 V），以降低本振驱动要求。VG引脚内部已旁路。也可向中频（IF）引脚施加正偏置电压（< 1 V），以优化器件的线性度。

• 无源频率混频器
• 转换损耗：在12 GHz时为8 dB
• 高IIP3：在12 GHz时为23 dBm
• 射频频率：5 - 35 GHz
• 本振频率：3 - 33 GHz
• 中频频率：直流 - 4.5 GHz
• 无铅1.5×1.2 mm TDFN 6引脚封装
• 无卤素“绿色”模塑料，符合RoHS标准

• 单端、平衡和镜像抑制电路配置
