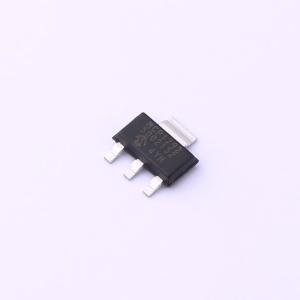

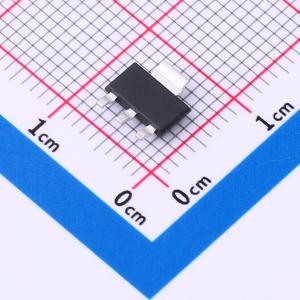

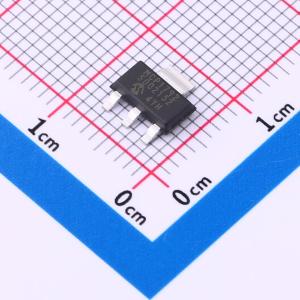

MCP1792-5002H/DB

MCP1792/3系列器件是高压、低压差（LDO）稳压器，能够产生100 mA的输出电流。4.5V至55V的输入电压范围使其适用于12V至48V的电源轨和高压电池组。 关机时2.4V的低欠压锁定（UVLO）使其适用于汽车应用中的冷启动条件。 MCP1792/3有两种标准固定输出电压版本：3.3V和5.0V。使用2.2 μF陶瓷电容时，稳压器输出稳定。该器件通过电流折返功能防止短路事件，并通过热关断保护防止过热。 MCP1792是MCP1792/3器件系列的3引脚版本，MCP1793是5引脚版本，提供关机功能（SHDN引脚）。关机时，静态电流降至2 μA，从而降低整体功耗。该器件本身的接地电流典型值为100 μA，同时可提供100 mA的最大输出电流。

• 符合AEC-Q100 0级标准，具备生产件批准程序（PPAP）能力
• 宽输入电压范围：4.5V至55V - 最高70V瞬态电压 - 欠压锁定（UVLO）：典型值2.7V
• 扩展工作温度范围：-40℃至+150℃
• 标准输出稳压电压（VR）：3.3V和5.0V - 典型公差±2.0%
• 低静态电源电流：典型值25 μA
• 低关机静态电源电流：典型值2 μA
• 输出电流能力：典型值100 mA - 短路电流折返保护 - 热关断保护：175℃
• 使用陶瓷输出电容稳定：2.2 μF
• 高电源抑制比（PSRR）：典型值 - 80 dB @ 100 Hz，典型值55dB @ 100 kHz
• 提供以下封装形式：3引脚SOT-223、3引脚SOT-23A、5引脚SOT-223、5引脚SOT-23

• 汽车电子
• 微控制器偏置
• 电动工具、电动自行车等的高压电池组
• 烟雾探测器和其他报警传感器
