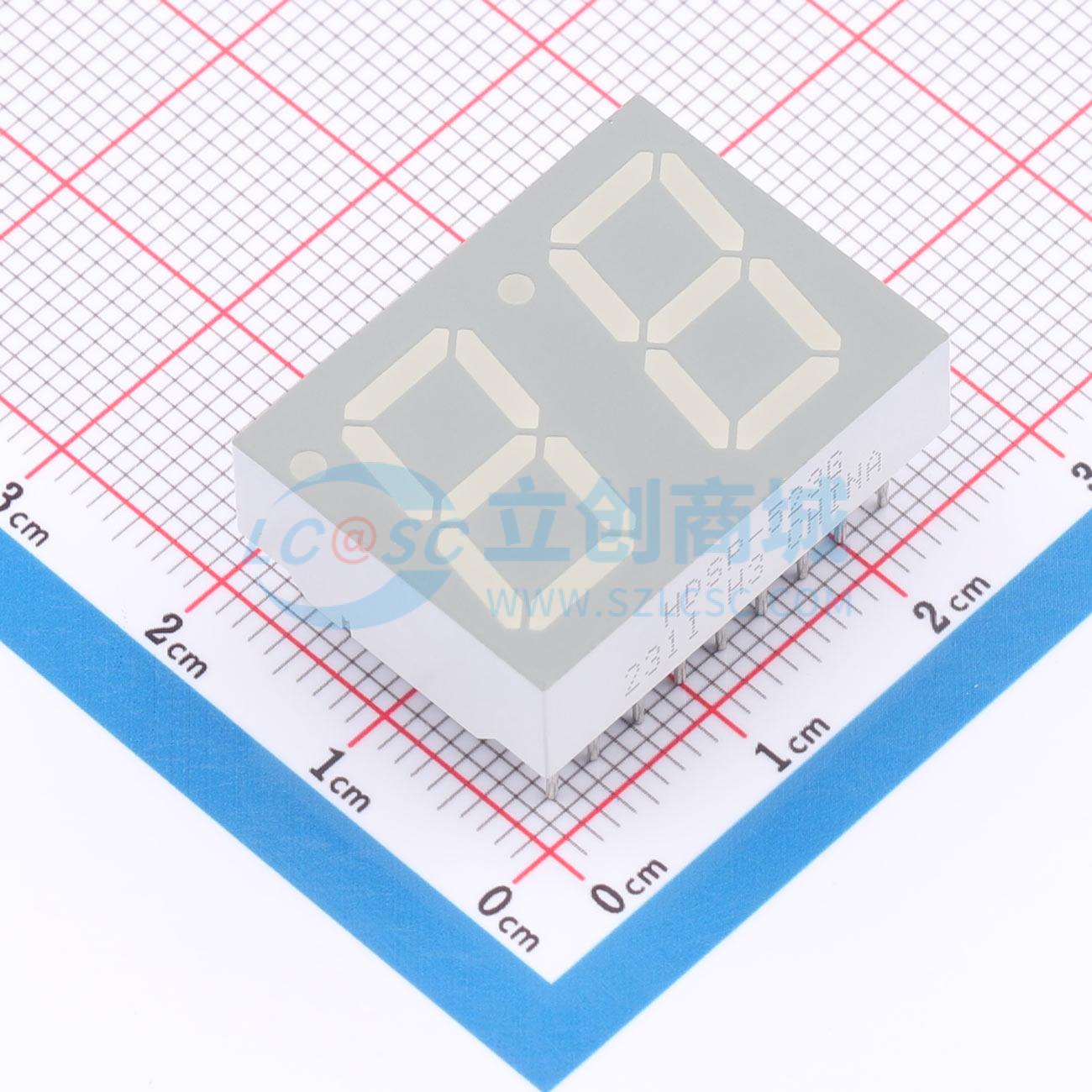

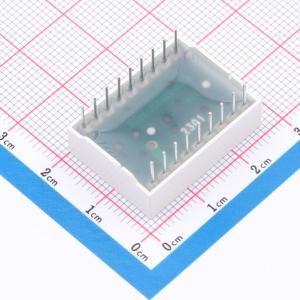

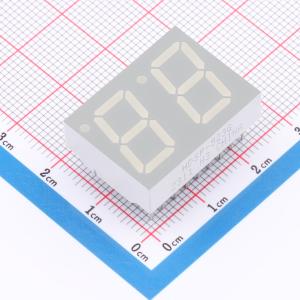

HDSP-523G
通用双位七段显示器，采用行业标准尺寸和引脚排列，有共阳极或共阴极可选，提供多种颜色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HDSP-523G
- 商品编号
- C5756717
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED数码管 | |
| 数码管位数 | 2位 | |
| 字符尺寸(英寸) | 0.56 | |
| 显示类型 | 7段 | |
| LED极性 | 共阴 | |
| 发光颜色 | 绿色 | |
| 发光强度 | 7.2mcd |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降 | 2.1V | |
| 耗散功率(Pd) | 105mW | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品概述
这些14.2毫米（0.56英寸）两位显示器采用行业标准尺寸和引脚排列。器件可作为共阳极或共阴极使用。这些灰色面显示器可选AllnGaP红色、AllnGaP绿色或AllnGaP黄色。HDSP-521x和HDSP-523x适用于室内使用。
商品特性
- 行业标准尺寸
- 行业标准引脚排列，15.24毫米（0.6英寸）DIP引线，中心距2.54毫米（0.1英寸）
- 颜色选择 – AllnGaP红色、AllnGaP绿色和AllnGaP黄色
- 外观 – 斜切字体、段落的斜切角、灰色面漆
- 灰色封装提供对比度 – ±50°视角
- 设计灵活性 – 共阳极或共阴极
- 按发光强度分类 – 绿色和黄色按颜色分类
应用领域
- 适用于室内使用
- 不推荐用于工业应用
- 不推荐极端温度循环
