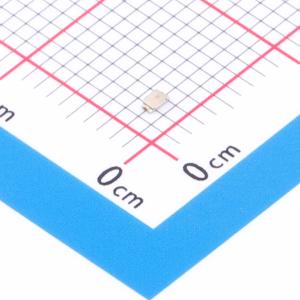

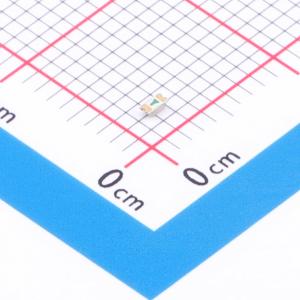

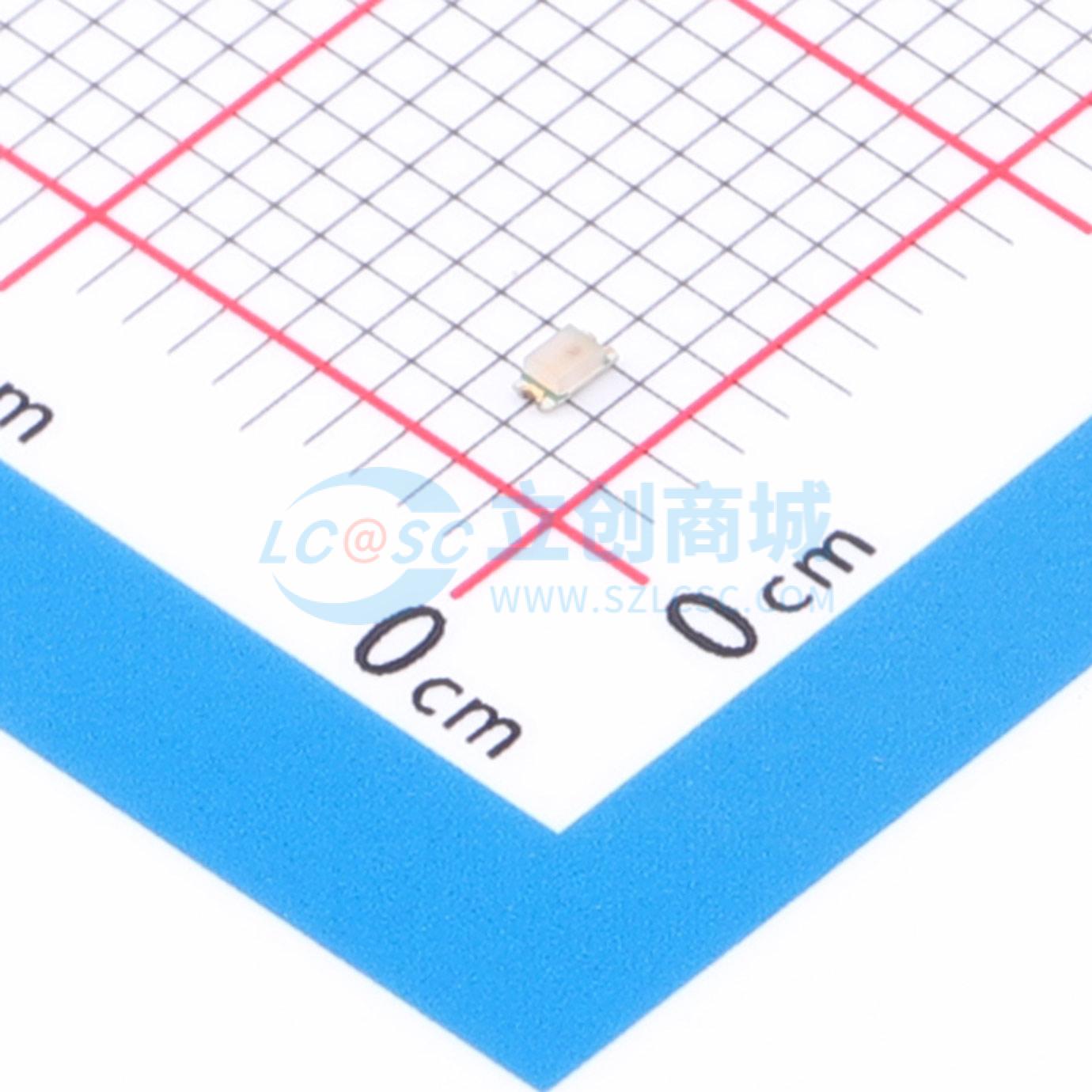

SML-D13MWT86A
黄绿表面贴装芯片LED，采用AlGalnP芯片，封装于乳白色扩散树脂中，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- SML-D13MWT86A
- 商品编号
- C5755531
- 商品封装
- 1608(0603)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 1.2mmx0.8mm方形灯头 | |
| 发光颜色 | 黄绿色 | |
| 正向压降(Vf) | 2.1V | |
| 波长 | 568nm~574nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 雾状白色透镜 | |
| 发光强度 | 28mcd~71mcd | |
| 发光角度 | 160° |
商品特性
- 尺寸（长×宽×高）：1.6×0.8×0.55 (mm)
- 类型：模压型（单色）
- 发光方向：顶视
- 颜色：黄绿色
- 正向电流（IF = 20mA）时的发光强度典型值：45.0 (mcd)
- 正向电流（IF = 20mA）时的正向电压典型值：2.1 (V)
- 正向电流（IF = 20mA）时的主波长典型值：571 (nm)
- 视角：2θ1/2 X - Y 为 160°，X' - Y' 为 160°
- MSL 等级：3
- AEC - Q：AEC - Q102
应用领域
- 汽车内饰
- 开关背光
- 指示灯
- 功能显示
