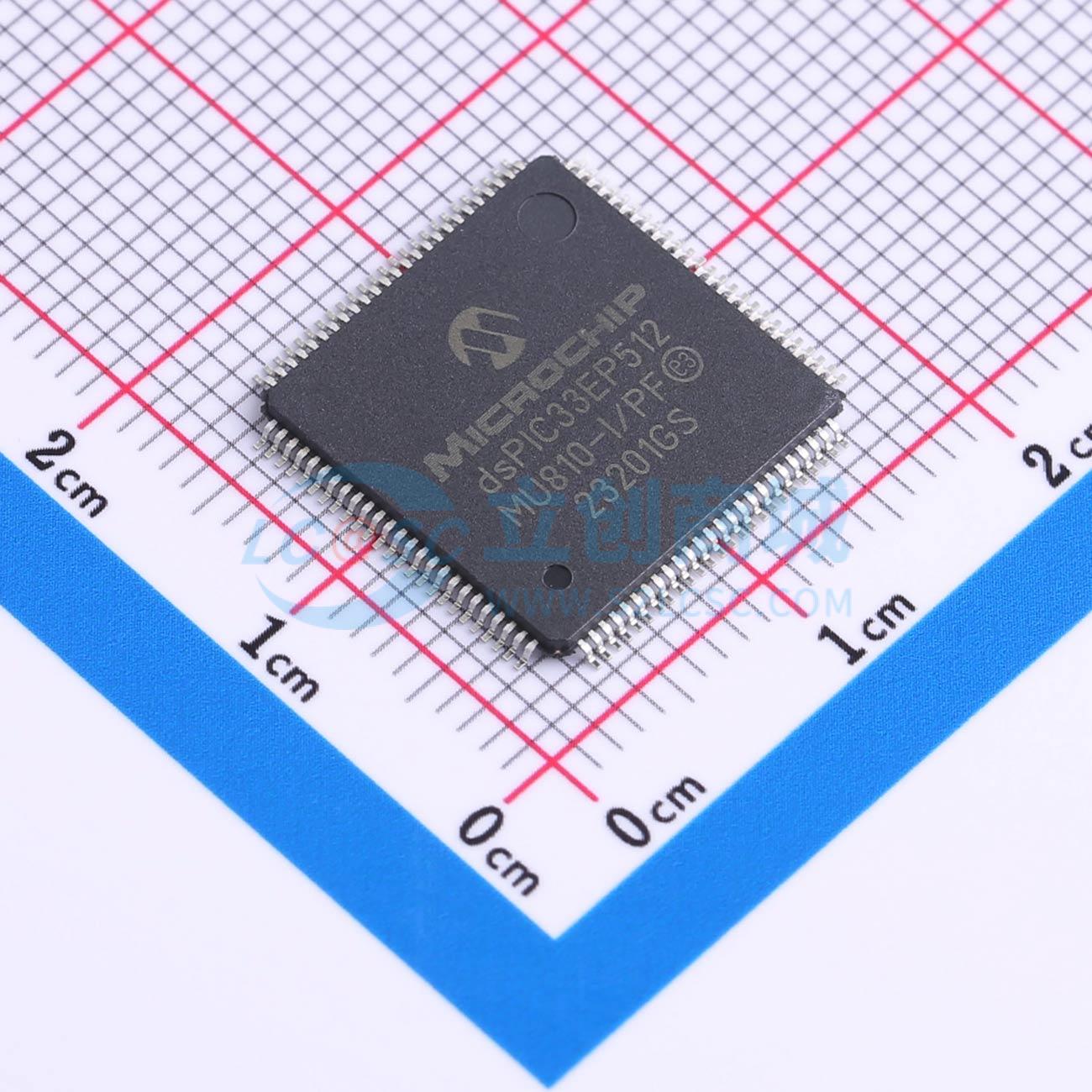

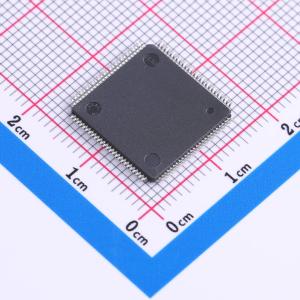

dsPIC33EP512MU810-I/PF

具备高速PWM、USB和高级模拟功能的16位微控制器和数字信号控制器

描述

特性：工作条件：3.0V至3.6V，-40°C至+125°C，直流至60 MIPS；3.0V至3.6V，-40°C至+85°C，直流至70 MIPS。 核心：代码高效（C和汇编）架构；两个40位宽累加器；单周期（MAC/MPY）双数据获取；单周期混合符号乘法加上硬件除法；支持32位乘法。 时钟管理：2%内部振荡器；可编程PLL和振荡器时钟源；故障安全时钟监视器（FSCM）；独立看门狗定时器；快速唤醒和启动。 电源管理：低功耗管理模式（睡眠、空闲、打盹）；集成上电复位和欠压复位；1.0 mA/MHz动态电流（典型值）；60 μA IPD电流（典型值）。 高速PWM：多达七对独立定时的PWM；上升和下降沿死区时间；8.32 ns PWM分辨率；支持DC/DC、AC/DC、逆变器、PFC、照明、BLDC、PMSM、ACIM、SRM；可编程故障输入；灵活的ADC转换触发配置。 高级模拟特性：两个独立的ADC模块，一个ADC可配置为10位、1.1 Msps带四个S&H或12位、500 ksps带一个S&H，一个10位ADC、1.1 Msps带四个S&H，两个ADC 10位模块共八个S&H，64引脚器件有24个模拟通道，100/121/144引脚器件最多32个模拟通道；灵活独立的ADC触发源；多达三个模拟比较器模块；可编程参考电压，有32个电压点。 定时器/输出比较/输入捕获：27个通用定时器，包括九个16位和最多四个32位定时器/计数器，16个OC模块可配置为定时器/计数器，两个32位正交编码器接口（QEI）模块可配置为定时器/计数器；16个IC模块；外设引脚选择（PPS）允许功能重映射；实时时钟和日历（RTCC）模块。 通信接口：符合USB 2.0 OTG的全速接口；四个UART模块（15 Mbps），支持LIN/J2602协议和IrDA；四个4线SPI模块（15 Mbps）；两个ECAN模块（1 Mbaud），支持CAN 2.0B；两个I²C模块（最高1 Mbaud），支持SMBus；数据转换器接口（DCI）模块，支持I²S和音频编解码器；PPS允许功能重映射；并行主端口（PMP）；可编程循环冗余校验（CRC）

品牌名称

MICROCHIP(美国微芯)

商品型号

dsPIC33EP512MU810-I/PF

商品编号

C638238

商品封装

TQFP-100(14x14)​

包装方式

托盘

商品毛重

2.089226克(g)
