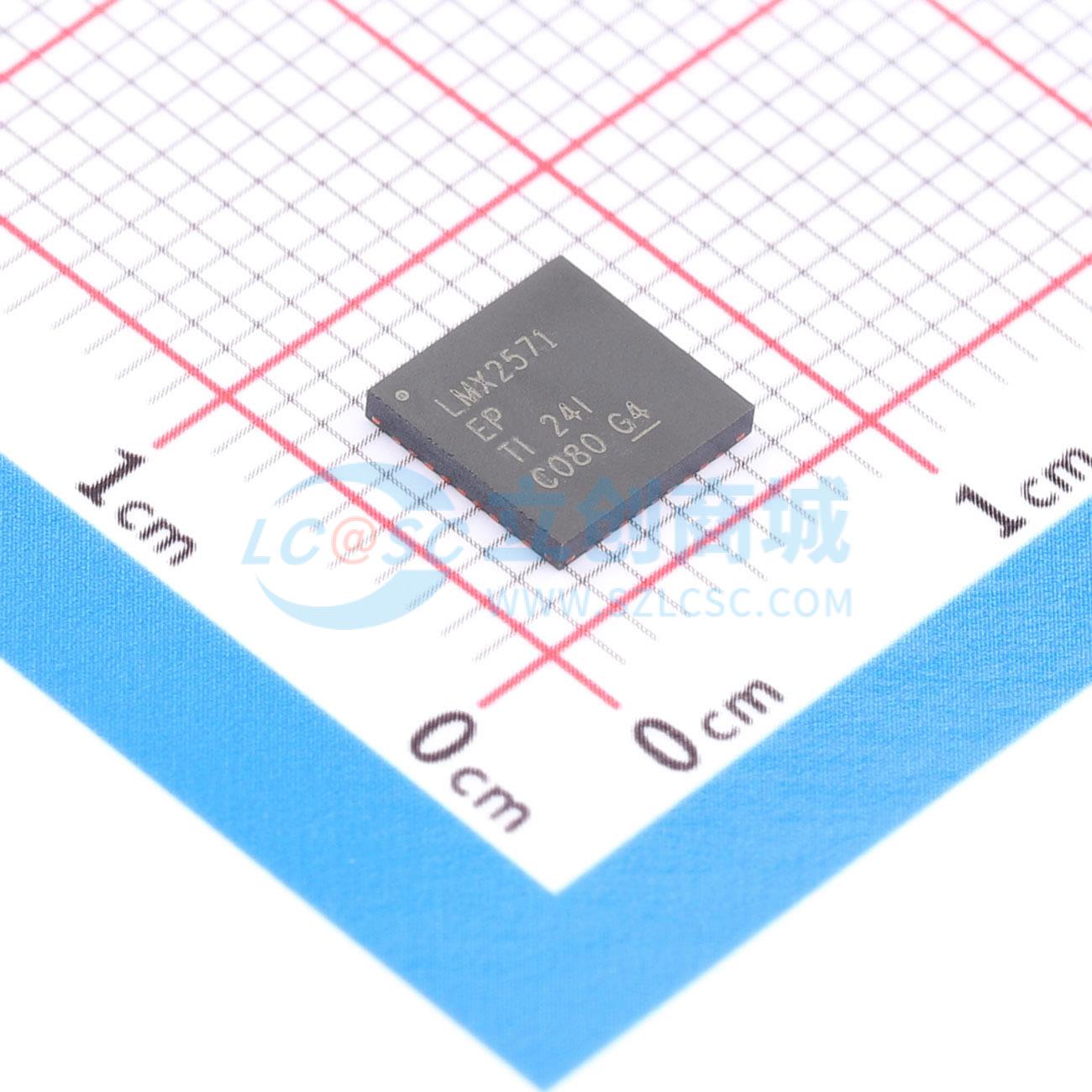

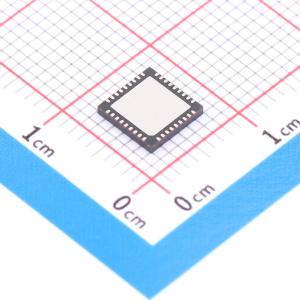

LMX2571SRHHTEP
LMX2571SRHHTEP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMX2571-EP 具有 FSK 调制功能的增强型 1.34GHz、低功耗、极端温度 RF 合成器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMX2571SRHHTEP
- 商品编号
- C5752126
- 商品封装
- VQFN-36(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 1344MHz | |
| 工作电压 | 3.15V~3.45V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 工作温度：-55℃ 至 +125℃
- 频率范围：10 MHz 至 1344 MHz
- 低相位噪声和杂散：480 MHz 时，12.5-kHz 偏移处为 -123 dBc/Hz，1-MHz 偏移处为 -145 dBc/Hz；归一化 PLL 噪声底限为 -231 dBc/Hz
- 杂散优于 -75 dBc/Hz
- 新的 FastLock 技术以减少锁定时间
- 一种消除整数边界杂散的新技术
- 集成 5-V 电荷泵和输出分频器，支持外部 VCO 操作
- 2、4 和 8 级或任意级别的直接数字 FSK 调制
- 单个 TX/RX 输出或两个扇出输出
- 低电流消耗
- 典型合成器模式（内部 VCO）：39 mA
- 典型 PLL 模式（外部 VCO）：9 mA
- 24 位分数 N 型 Delta Sigma 调制器
- LMX2571 与 LMX2571-EP 的功能差异
- LMX2571-EP 无 TrCtl 引脚
- LMX2571-EP 无 OSCin* 引脚、差分模式或晶体模式
应用领域
- 寻的前端
- 无线基础设施
