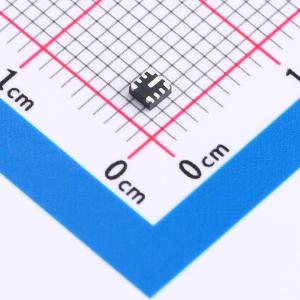

温馨提醒：图片仅供参考，商品以实物为准

LMR43620RS5QRPERQ1

36-V, 2-A和1-A同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR43620-Q1 具有低 IQ 的汽车类 3V 至 36V、2A、低 EMI 同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LMR43620RS5QRPERQ1
商品编号: C5752067
商品封装: VQFN-9-HR(2x2)
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

LMR436x0-Q1 是采用 2mm × 2mm HotRod 封装的最小型 36V、2A 和 1A 同步降压 DC/DC 转换器。这款易于使用的转换器支持 3.0V 至 36V 的宽输入电压范围，瞬态电压最高可达 42V。 LMR43620-Q1 专为满足始终开启的汽车应用的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在 13.5V 输入电压下可实现 1.5μA 的无负载电流消耗，并具备高光负载效率。PWM 和 PFM 模式之间的无缝转换以及极低的 MOSFET 导通电阻，可在整个负载范围内实现出色的效率。控制架构和功能特性针对超小尺寸解决方案进行了优化。该器件采用峰值电流模式控制，以最小化输出电容。LMR436x0-Q1 通过采用双随机扩频、低 EMI 的 HotRod 封装和优化的引脚布局，减小了输入滤波器的尺寸。MODE/SYNC 和 RT 引脚变体可用于在 200kHz 至 2.2MHz 之间设置或同步频率，以避开对噪声敏感的频段。 LMR436x0-Q1 丰富的功能特性旨在简化各种汽车终端设备的应用。

商品特性

符合汽车应用的 AEC-Q100 标准：温度等级 1：环境温度（TA）-40℃ 至 +125℃
提供功能安全相关文档，有助于功能安全系统设计
1mA 时效率高于 85%
在 13.5V 输入电压、固定 3.3V 输出电压下，总非开关静态电流（IQ）为 1.2μA
解决方案尺寸小巧，元件成本低
采用带可焊侧翼的 2mm × 2mm HotRod 封装
内部补偿
针对超低 EMI 要求进行优化
扩频技术降低峰值辐射
符合 CISPR25 5 级标准
可通过 MODE/SYNC 引脚选择固定频率 PWM（FPWM）模式，实现轻载时的恒定频率
可通过 MODE/SYNC 引脚进行开关频率（FSW）同步
专为汽车应用设计
结温范围：-40℃ 至 +150℃
支持 42V 汽车负载突降
支持 3V 输入电压，适用于汽车冷启动
输出电压可调节至输入电压的 95%，提供 3.3V 和 5V 固定输出电压选项
适用于可扩展电源
开关频率（FSW）可调：200kHz 至 2.2MHz（RT 引脚）
引脚与 LMR36506-Q1（65V，600mA）、LMR36503-Q1（65V，300mA）兼容

应用领域

高级驾驶辅助系统：雷达电子控制单元（ECU）
信息娱乐和仪表盘：主机、紧急呼叫系统（eCall）
车身电子和照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	-
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2uA
	开关管(内置/外置)	内置
	输出类型	可调
