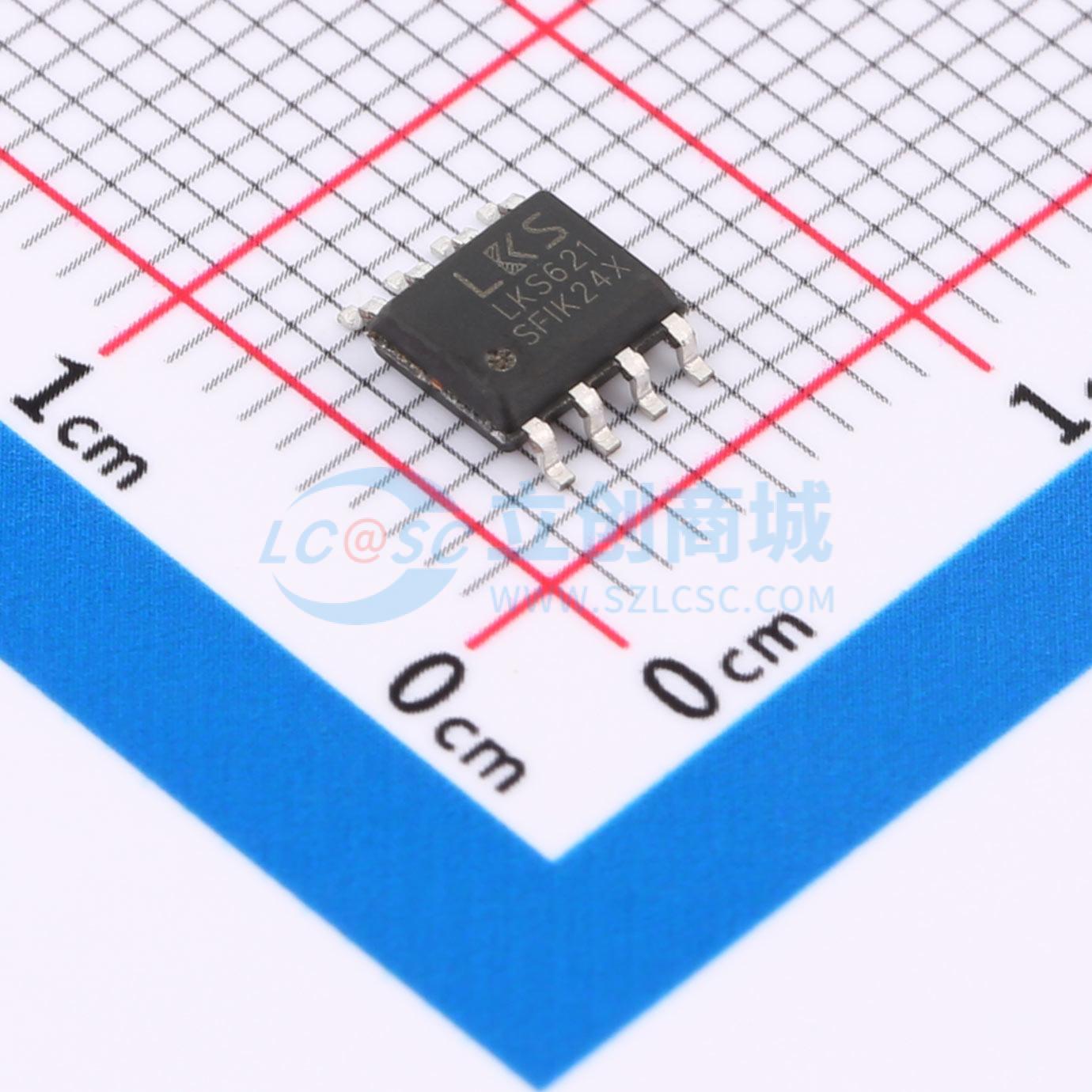

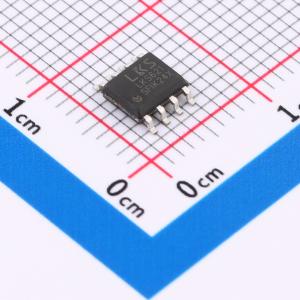

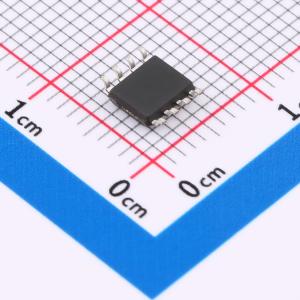

温馨提醒：图片仅供参考，商品以实物为准
LKS621
降压型 30V~200V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高集成度低待机功耗的非隔离降压型恒压驱动芯片。适用于30Vdc~200VDC全电压输入的非隔离电源。芯片内部集成300V功率开关以及续流二极管，采用独有的电压电流控制技术，不需要外部环路补偿电容，即可实现优异的恒压特性，极大的节约了系统成本和体积。芯片采用多模式控制技术，并从输出电压经过芯片内部供电二极管给VCC供电，有效降低系统待机功耗，提高效率，并减小系统工作在轻载时的噪声。采用SOP-8封装。
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS621
- 商品编号
- C5751812
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.181565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 30V~200V | |
| 输出电压 | 15V | |
| 输出电流 | 300mA | |
| 开关频率 | 54kHz~66kHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式) |
商品概述
LKS621是一款高集成度、低待机功耗的非隔离降压型恒压驱动芯片。它适用于30 VDC ~ 200 VDC全电压输入的非隔离电源。芯片内部集成了300V功率开关以及续流二极管，采用独有的电压电流控制技术，无需外部环路补偿电容即可实现优异的恒压特性，极大地节约了系统成本和体积。该芯片采用多模式控制技术，并通过输出电压经内部供电二极管为VCC供电，有效降低系统待机功耗，提高效率，并减小系统在轻载工作时的噪声。LKS621采用SOP-8封装。
商品特性
- 低待机功耗：<20mW @ 30 VDC ~ 200 VDC
- 固定15V输出电压
- 内部集成300V功率管
- 集成高压启动和供电电路
- 减小音频噪声的降幅调制技术
- 改善EMI的抖频技术
- ±5% 输出电压精度
- 内置软启动
- 保护功能：过载保护、短路保护、过温保护、逐周期限流
应用领域
- 辅助电源
