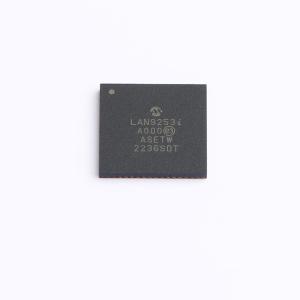

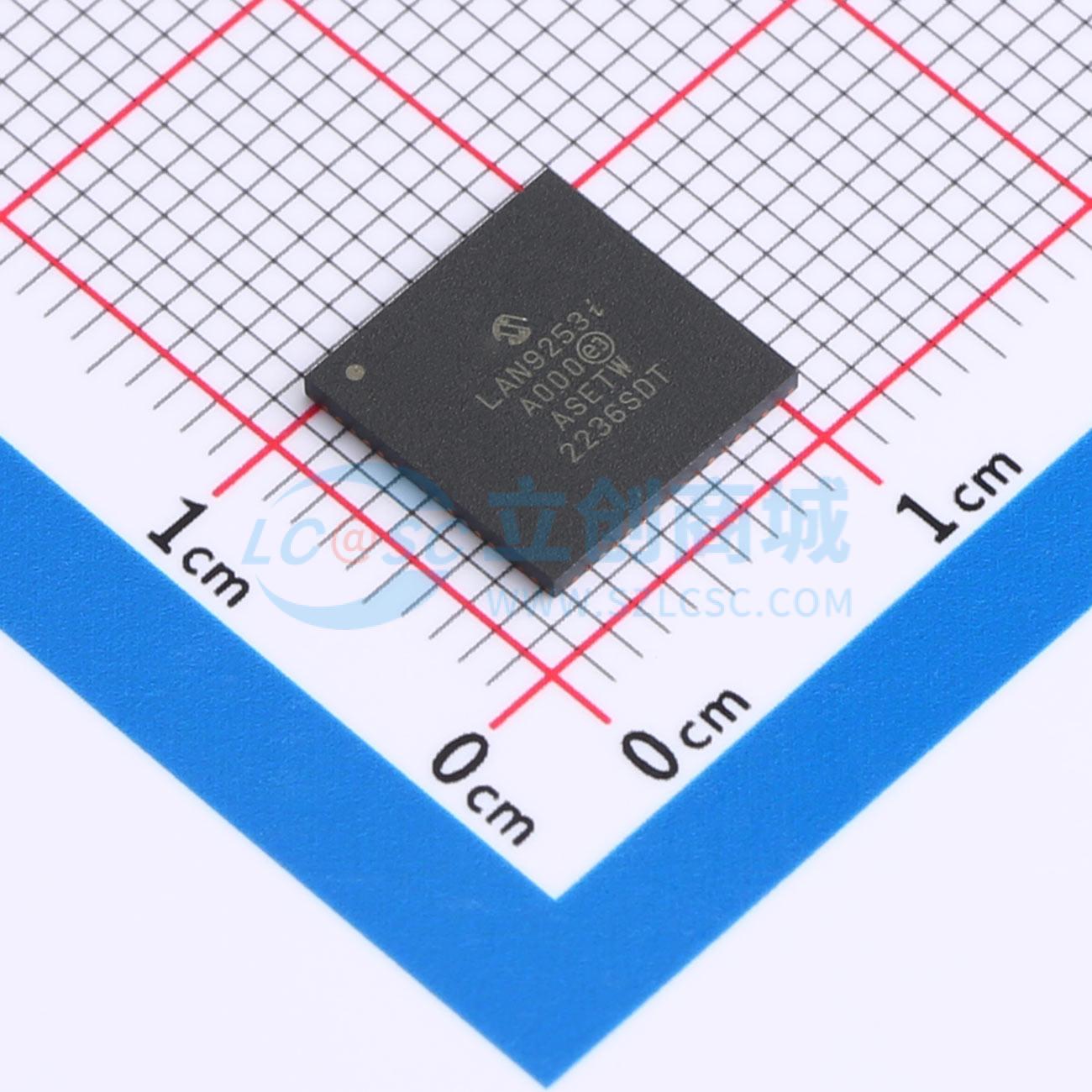

LAN9253-I/R4X

描述: 特性：2/3 端口 EtherCAT 子设备控制器，带有 8 个现场总线内存管理单元 (FMMU) 和 8 个同步管理器。可与大多数 8/16 位嵌入式控制器以及具有 8/16 位总线的 32 位嵌入式控制器接口。集成以太网 PHY，具备 HP 自动 MDIX 功能。支持网络唤醒 (WoL)。应用：电机运动控制。过程/工厂自动化
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN9253-I/R4X
商品编号: C5745149
商品封装: QFN-64(9x9)
包装方式: 托盘
商品毛重: 0.21克(g)

商品概述

LAN9253是一款2/3端口的EtherCAT从设备控制器，集成双以太网PHY，每个PHY包含一个全双工100BASE - TX收发器，支持100Mbps（100BASE - TX）操作。LAN9253支持HP AutoMDIX功能，允许使用直连或交叉LAN电缆。它还支持EtherCAT P和信号质量指数PHY诊断功能。 LAN9253包含一个EtherCAT从设备控制器，配备8K字节的双端口内存（DPRAM）和8个现场总线内存管理单元（FMMU）。每个FMMU负责将逻辑地址映射到物理地址。EtherCAT从设备控制器还包含8个同步管理器，用于实现EtherCAT主设备与本地应用程序之间的数据交换。每个同步管理器的方向和操作模式由EtherCAT主设备配置，有缓冲模式和邮箱模式两种操作模式可供选择。

商品特性

2/3端口EtherCAT从设备控制器，配备8个现场总线内存管理单元（FMMU）和8个同步管理器
可与大多数8/16位嵌入式控制器以及采用8/16位总线的32位嵌入式控制器接口
集成以太网PHY，具备HP Auto - MDIX功能
支持网络唤醒（WoL）
低功耗模式允许系统进入睡眠模式，直到被主设备寻址
支持电缆诊断
1.8V至3.3V可变电压I/O
集成1.2V稳压器，可实现单3.3V供电
集成高性能100Mbps以太网收发器 - 符合IEEE 802.3/802.3u（快速以太网）标准 - 具备信号质量指数诊断功能 - 支持环回模式 - 自动极性检测与校正 - 支持HP AutoMDIX - 与EtherCAT P兼容
EtherCAT从设备控制器 - 支持8个FMMU - 支持8个同步管理器 - 支持分布式时钟，可与其他EtherCAT设备同步 - 8K字节DPRAM
8/16位主机总线接口 - 索引寄存器或复用总线 - 允许本地主机进入睡眠模式，直到被EtherCAT主设备寻址 - 支持SPI / SQI（四路SPI）
数字I/O模式，可优化系统成本 - 提供16个可用数字I/O
第3个端口，可实现灵活的网络配置
全面的电源管理功能 - 3级掉电模式 - 支持链路状态变化唤醒（能量检测） - 支持魔法包唤醒、网络唤醒（WoL）、广播唤醒、完美目的地址唤醒 - 具备唤醒指示事件信号
电源与I/O - 集成上电复位电路 - 闩锁性能超过EIA/JESD78标准II类的150mA要求 - 符合JEDEC 3A类ESD性能标准 - 单3.3V电源供电（集成1.2V稳压器）
附加特性 - EEPROM仿真功能 - 支持无变压器链路 - 多功能GPIO - 可使用低成本25MHz晶体，降低物料清单成本 - 提供25MHz时钟输出，用于参考时钟菊花链连接
封装 - 无铅、符合RoHS标准的64引脚QFN封装
提供商业级、工业级和扩展工业级温度范围产品

应用领域

电机运动控制
过程/工厂自动化
通信模块、接口卡
传感器
液压与气动阀门系统
操作员界面

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(2600个/托盘，最小起订量 260 个)

个

起订量：260 个2600个/托盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	其他接口
	接口类型	Bus
	数据速率	100Mbps

	属性	参数值
	工作电压	1.14V~1.26V
	工作温度	-40℃~+85℃
