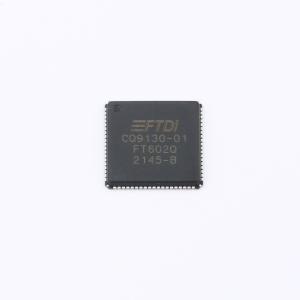

FT602Q-B-T
FT602Q IC (FIFO 到 USB 3.0 UVC 桥接器)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FT602是一款高性能USB 3.1 UVC桥接器，具有FIFO接口。它设计用于传输和帧速率高达1920x1080@60帧/秒的视频。在FT600多通道模式下，最多可以传输4个UvC视频通道。
- 品牌名称
- FTDI(飞特帝亚)
- 商品型号
- FT602Q-B-T
- 商品编号
- C5742667
- 商品封装
- QFN-76(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转FIFO | |
| USB协议版本 | USB 3.1；USB 2.0 | |
| 通道数 | 4 | |
| 工作电压 | 1.8V；3.3V；2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 5Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 185mA | |
| 静态电流 | 4mA |
商品概述
FT602 是一种 USB 至 FIFO 接口的 SuperSpeed USB (USB 3.1 Gen 1) USB 视频类 (UVC) 桥接芯片，具有以下高级特性：
- 支持 USB 3.1 GEN 1 超高速 (5Gbps) / USB 2.0 高速 (480Mbps)
- 支持 USB 传输类型：控制/批量/中断
- 支持 UVC 版本 1.1
- 支持在 FIFO 总线上最多 4 个视频输入通道
- 支持 2 种并行从 FIFO 总线协议，245 FIFO 和多通道 FIFO 模式，数据突发速率可达 400MB/s（32 位并行接口）
- 内置 16kB FIFO 数据缓冲 RAM
- 内置 I2C 主接口用于视频设备配置
- 支持多种电压 I/O：1.8V、2.5V 和 3.3V
- 内部 LDO 1.0V 稳压器
- 集成上电复位电路
- 用户可编程的 USB 和 UVC 描述符
- 工业级工作温度范围：-40 至 85℃
- 采用紧凑型无铅 QFN-76 RoHS 合规封装
FT602 是一种高性能的 USB 3.1 UVC 桥接芯片，具有 FIFO 接口。它设计用于将未压缩的 YUV422 视频数据从 32 位 FIFO 接口传输到 USB 3.1 总线。它支持高达 1920x1080@60 帧每秒的分辨率和帧率。在 FT600 多通道模式下，最多可以传输 4 个 UVC 通道的视频。它可以用于需要高分辨率成像设备的应用中。
FIFO 接口支持 1.8V、2.5V 或 3.3V 的多电压 I/O 和 66MHz 或 100MHz 的工作频率。在 100MHz 操作时，仅支持 2.5V 或 3.3V I/O 电压。
支持 2 种不同的专有同步总线协议；一种 FIFO 总线协议称为“多通道 FIFO”总线协议，也称为 FT600 FIFO 协议，另一种是 245 同步 FIFO 总线协议。后者是 FT232H/FT2232H 设备中引入的接口的扩展。
应用领域
- USB 3.1 数字视频相机接口
- USB 3.1 数码相机
- 医疗/工业成像设备
- USB 3.1 测量仪器
