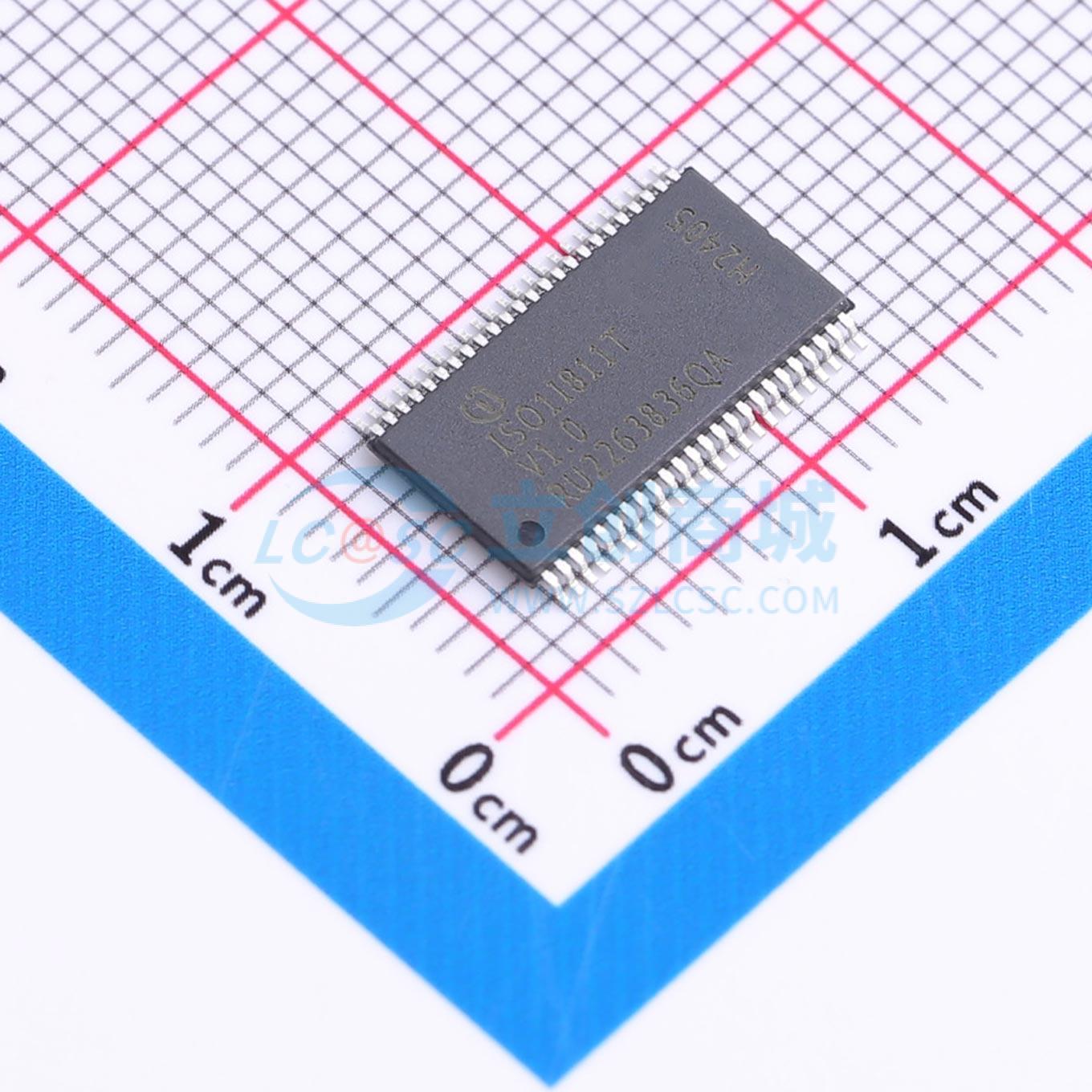

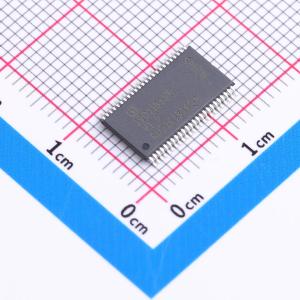

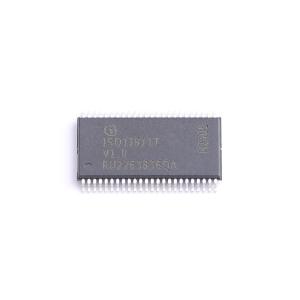

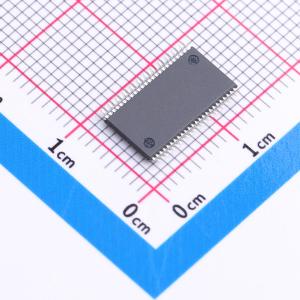

ISO1I811T
隔离8通道数字输入，具备IEC61131-2 1/2/3型特性
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一个采用TSSOP-48封装的电隔离8位数据输入接口。该部件用于根据IEC61131-2 Type 1/2/3（例如两线接近开关）检测八条独立输入线的信号状态，且具有公共接地（GNDFI）。为了符合IEC61131-2标准进行操作，ISO11811T需要根据应用图连接电阻。8位并行/串行微控制器兼容接口允许该IC直接连接到微控制器系统。微控制器接口还支持直接控制模式，并设计为以3.3/5V CMOS兼容电平运行。数据从输入侧到输出侧的传输和隔离通过集成的无芯变压器技术实现。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ISO1I811T
- 商品编号
- C5741981
- 商品封装
- TSSOP-48
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 8 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 125kbps | |
| 默认输出 | - |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.85V~5.5V | |
| 工作电压(VCCB) | 9.6V~35V |
商品概述
ISO1I811T是一款采用TSSOP - 48封装的电隔离8位数据输入接口。 该器件用于根据IEC61131 - 2类型1/2/3（例如两线接近开关）检测八条独立输入线的信号状态，这些输入线具有公共接地（GNDFI）。 为了符合IEC61131 - 2标准运行，ISO1I811T需要根据应用电路图连接电阻。 8位并行/串行微控制器兼容接口允许该IC直接连接到微控制器系统。微控制器接口还支持直接控制模式，并且设计为在3.3/5V CMOS兼容电平下工作。 数据从输入侧到输出侧的传输和隔离通过集成的无芯变压器技术实现。
商品特性
- 完整的系统集成（最多八个数字传感器或开关输入、电流隔离和智能微控制器或总线ASIC接口）
- 符合IEC61131 - 2（类型1/2/3）的8通道输入
- 集成电流隔离500VAC（EN60664 - 1、UL1577）
- 3.3/5V SPI和并行微控制器接口
- 可调去毛刺滤波器
- 最高125 kHz采样频率
- VBB欠压检测
- 封装：TSSOP - 48，8 mm x 12.5 mm
应用领域
- 可编程逻辑控制器（PLC）
- 工业PC
- 通用控制设备
