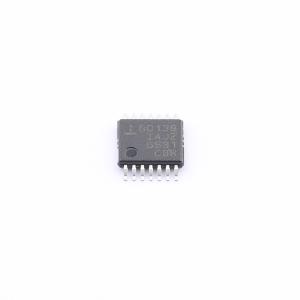

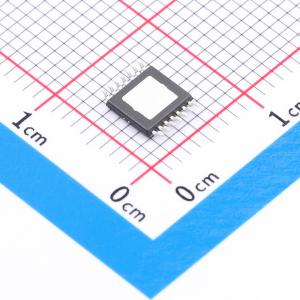

温馨提醒：图片仅供参考，商品以实物为准
ISL80138IVEAJZ
ISL80138IVEAJZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL80138IVEAJZ
- 商品编号
- C5741851
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 管装
- 商品毛重
- 0.262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 2.5V~12V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 66dB@(100Hz) | |
| 压差 | 295mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 18uA | |
| 噪声 | 26uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ISL80138是一款高压、可调输出电压（VOUT）的低静态电流线性稳压器，非常适合“始终开启”和“持续供电”应用。在正常工作条件下，ISL80138的输入电压范围为+6V至+40V，无负载时仅消耗18μA的静态电流。ISL80138具有一个使能（EN）引脚，可用于将器件置于低静态电流关断模式，此时仅消耗2μA的电源电流。该器件具备过温关断和限流保护功能。ISL80138的额定工作温度范围为-40°C至+125°C，采用带散热焊盘的14引脚HTSSOP封装。
商品特性
- 宽输入电压（VIN）范围：6V至40V
- 可调输出电压：2.5V至12V
- 确保输出电流为±50mA
- 超低典型静态电流：18μA
- 低典型关断电流：2μA
- 高精度电压基准（全温度、负载范围）：±1%
- 150mA时低压差电压：295mV
- 低RMS噪声：26μV
- 40V耐压逻辑电平（TTL/CMOS）使能输入
- 搭配10μF输出电容可稳定工作
- 人体模型（HBM）静电放电（ESD）额定值：5kV
- 热关断和限流保护
- 带散热焊盘的14引脚HTSSOP热增强型封装
应用领域
- 工业领域
- 电信领域
