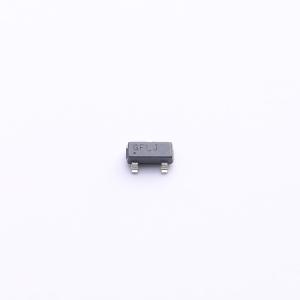

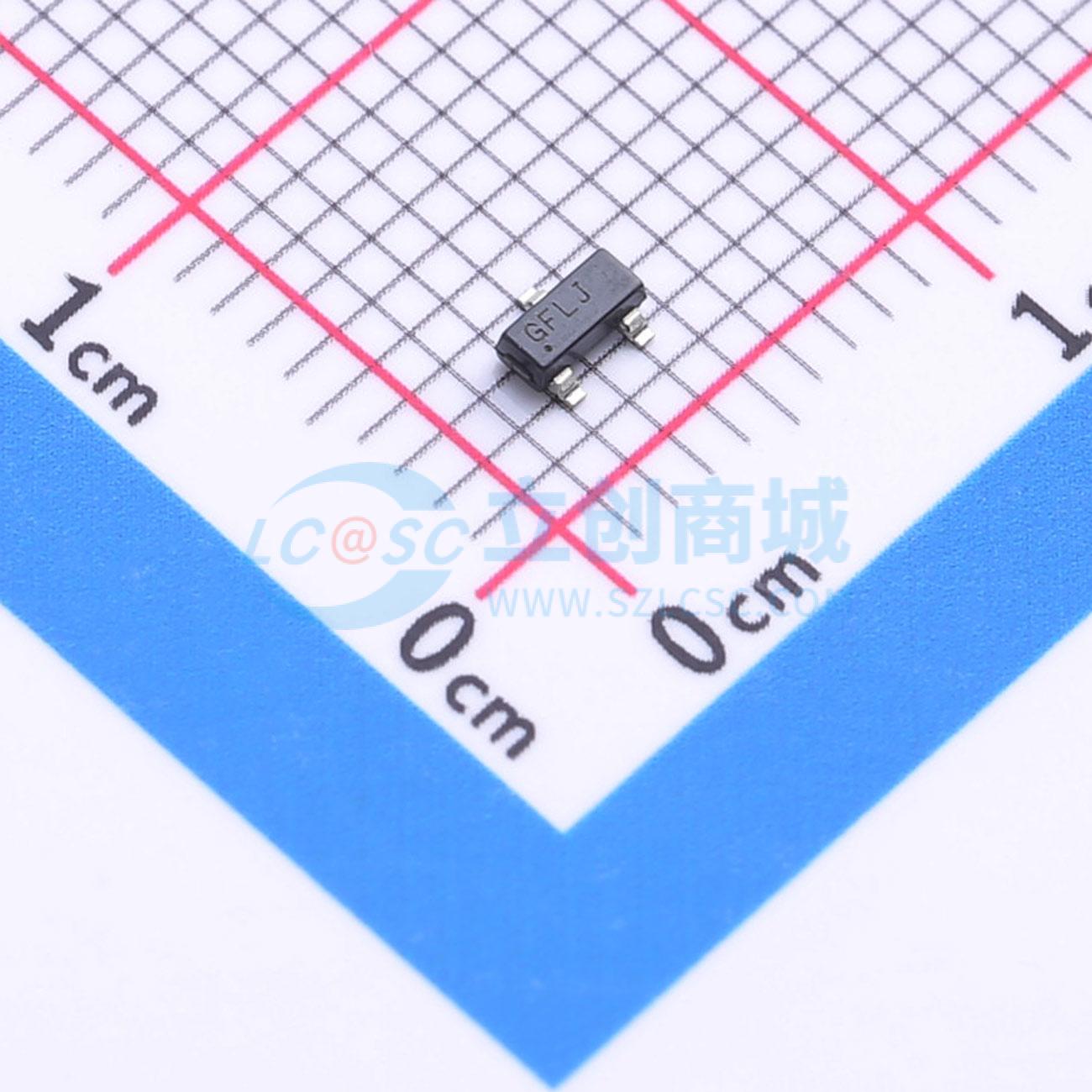

温馨提醒：图片仅供参考，商品以实物为准
ISL21010CFH333Z-TK
3.4V~5.5V 串联 48uA 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款精密、低压差微功耗带隙电压基准源，采用节省空间的SOT-23封装。它由2.2V至5.5V单电源供电（最小电压取决于电压选项），并提供±0.2%的精确基准。可提供高达25mA的输出电流源，压差电压低至150mV。输出电压选项包括1.024V、1.2V、1.5V、2.048V、2.5V、3.0V、3.3V和4.096V。低电源电流、低压差电压和高精度使其非常适用于精密电池供电应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL21010CFH333Z-TK
- 商品编号
- C5741705
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.039648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3.4V~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 25mA | |
| 精度 | ±0.2% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 48uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | 95uVp-p | |
| 噪声(10Hz-10kHz) | 40uVrms | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISL21010是一款精密、低压差、微功耗的带隙电压基准源，采用节省空间的SOT - 23封装。它可在2.2V至5.5V的单电源下工作（最小电压取决于电压选项），并提供精度为±0.2%的基准电压。ISL21010可提供高达25mA的输出电流，压差电压低至±50mV。 输出电压选项包括1.024V、1.2V、1.5V、2.048V、2.5V、3.0V、3.3V和4.096V。低电源电流、低压差电压与高精度相结合，使ISL21010非常适合精密电池供电应用。
商品特性
- 基准输出电压：1.024V、1.25V、1.5V、2.048V、2.5V、3.0V、3.3V、4.096V
- 初始精度达0.2%
- 输入电压范围：
- ISL21010 - 10、 - 12、 - 15、 - 20：2.2V至5.5V
- ISL21010 - 25：2.6V至5.5V
- ISL21010 - 30：3.1V至5.5V
- ISL21010 - 33：3.4V至5.5V
- ISL21010 - 41：4.2V至5.5V
应用领域
- 电池管理/监测
- 低功耗待机电压
- 便携式仪器仪表
- 消费/医疗电子
- 低成本工业和仪器仪表
- 电源调节电路
- 控制环路和补偿网络
- LED/二极管供电
