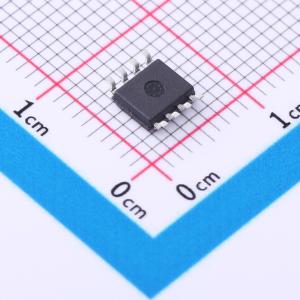

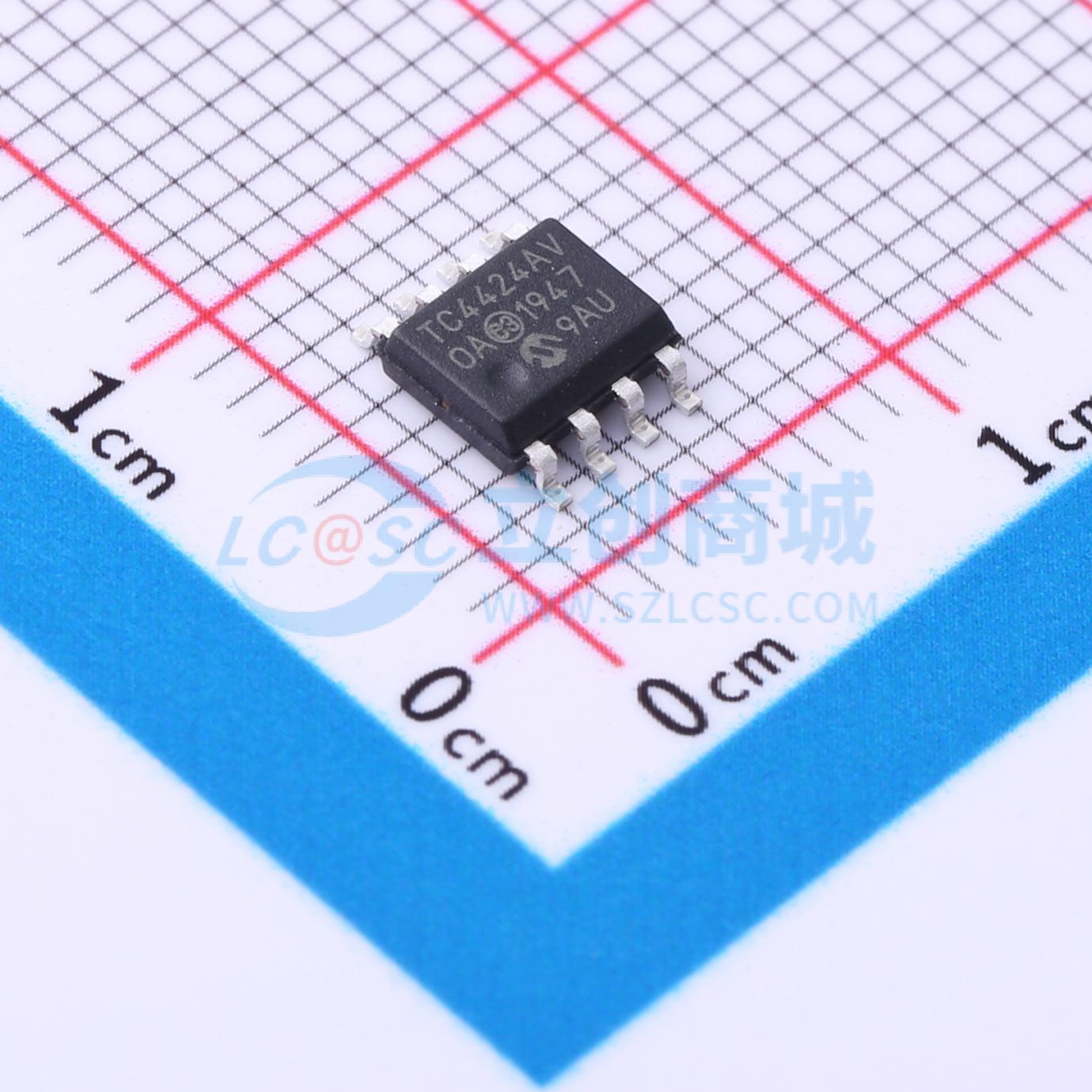

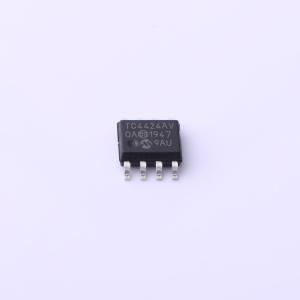

TC4424AVOA
3A 双路高速功率 MOSFET 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是双输出3A缓冲器/MOSFET驱动器系列，是早期TC4423/TC4424/TC4425双输出3A驱动器系列的改进版本。此改进版本具有更高的峰值输出电流驱动能力、更低的直通电流、匹配的上升/下降时间和传播延迟时间，且与现有TC4423/TC4424/TC4425系列引脚兼容，新增了8引脚SOIC封装选项，8引脚DFN封装选项则为驱动较重的电容性或电阻性负载提供了更高的功率耗散能力。 该MOSFET驱动器能够在20 ns内轻松对1800 pF的栅极电容进行充电和放电，在导通和关断状态下均提供足够低的阻抗，以确保即使受到大的瞬变影响，MOSFET的预期状态也不会受到影响。 其输入可以直接由TTL或CMOS（2.4V至18V）驱动，此外，300 mV的内置迟滞提供了抗噪能力，并允许该器件由缓慢上升或下降的波形驱动
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC4424AVOA
- 商品编号
- C636876
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A | |
| 拉电流(IOH) | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 12ns | |
| 特性 | - | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 150uA |
商品概述
TC4423A/TC4424A/TC4425A器件是一系列双输出3A缓冲器/MOSFET驱动器。这些器件是早期TC4423/TC4424/TC4425双输出3A驱动器系列的改进版本。此改进版本具有更高的峰值输出电流驱动能力、更低的直通电流、匹配的上升/下降时间和传播延迟时间。TC4423A/TC4424A/TC4425A器件与现有的TC4423/TC4424/TC4425系列引脚兼容。该系列新增了8引脚SOIC封装选项。8引脚DFN封装选项为驱动较重的容性或阻性负载提供了更高的功耗能力。 TC4423A/TC4424A/TC4425A MOSFET驱动器能够在20 ns内轻松对1800 pF的栅极电容进行充放电，在导通和关断状态下均提供足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。 TC4423A/TC4424A/TC4425A的输入可以直接由TTL或CMOS（2.4V至18V）驱动。此外，内置的300 mV迟滞提供了抗噪能力，并允许该器件由缓慢上升或下降的波形驱动。 TC4423A/TC4424A/TC4425A双输出3A MOSFET驱动器系列的温度范围为-40℃至+125℃，适用于任何宽温度范围的应用。
商品特性
- 高峰值输出电流：4.5A（典型值）
- 宽输入电源电压工作范围：4.5V至18V
- 高容性负载驱动能力：12 ns内驱动1800 pF
- 短延迟时间：40 ns（典型值）
- 匹配的上升/下降时间
- 低电源电流： - 逻辑‘1’输入时 – 1.0 mA（最大值） - 逻辑‘0’输入时 – -150 μA（最大值）
- 低输出阻抗：2.5Ω（典型值）
- 抗闩锁保护：可承受1.5A反向电流
- 逻辑输入可承受高达5V的负摆幅
- 与TC4423/TC4424/TC4425和TC4426A/TC4427A/TC4428A器件引脚兼容
- 节省空间的8引脚150 mil本体SOIC和8引脚6x5 DFN封装
应用领域
- 开关模式电源
- 脉冲变压器驱动
- 线路驱动器
- 小型直流电机直接驱动
