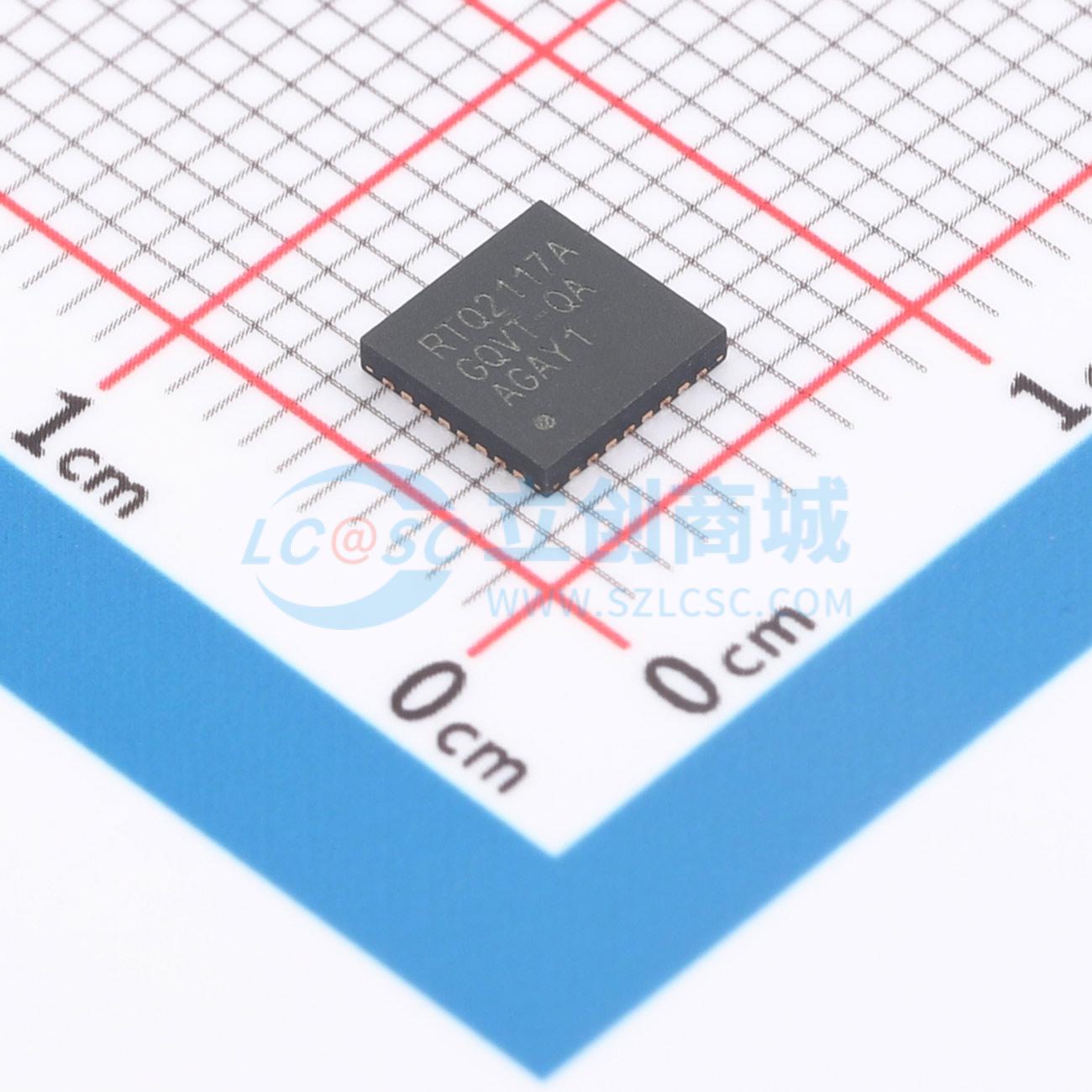

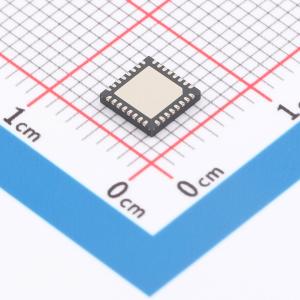

温馨提醒：图片仅供参考，商品以实物为准

RTQ2117AGQVT-QA

RTQ2117A-QA:36V 3A同步降压转换器和充电端口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RTQ2117A-QA是一款集成充电端口控制器和36V 3A同步降压转换器的器件。它支持USB 2.0高速数据线(D+/D-)开关,并提供多种充电模式,包括自动检测模式。该器件具有高效率的同步降压转换器,可在3V至36V的宽输入电压范围内提供高达3A的连续输出电流。
品牌名称: RICHTEK(立锜)
商品型号: RTQ2117AGQVT-QA
商品编号: C5739557
商品封装: WQFN-32(5x5)
包装方式: 编带
商品毛重: 0.143克(g)

商品参数

商品概述

RTQ2117A集成了一个充电端口控制器、USB 2.0高速数据线（D+/D-）开关和一个3A同步降压转换器。 RTQ2117A在D+/D-上提供电气信号，以支持与USB 2.0电池充电规范BC1.2和中国通信行业标准YD/T 1591 - 2009兼容的充电方案。它还集成了自动检测模式，支持USB 2.0电池充电规范BC1.2专用充电端口（DCP）、分压3模式和1.2V短路模式，以符合移动设备的传统快速充电模式。 RTQ2117A集成了一个高效的单片同步降压转换器，可在3V至36V宽范围输入电源下提供高达3A的输出电流，并能承受高达42V的负载突降瞬态。 RTQ2117A具有恒流控制功能，可实现可调的USB电流限制，并通过负载线补偿实现可调USB电源输出电压的电流检测信号。该转换器包括可选的扩频频率调制，以克服EMI问题，并具备完整的保护功能，确保在所有应用条件下安全平稳运行。保护功能包括逐周期电流限制以防止输出短路、软启动控制以消除启动时的输入电流浪涌、输入欠压锁定、输出欠压保护、输出过压保护和过温保护。RTQ2117A可用于支持A型连接器。 RTQ2117A在TJ = -40℃至125℃的温度范围内完全符合规格要求，采用WETD - VQFN - 32L 5x5封装。

商品特性

符合USB BC1.2的CDP/SDP模式
USB充电端口控制器
- 自动DCP模式
  - DCP短路模式和YD/T 1591 - 2009
  - 2.7V分压3模式
  - 1.2V模式
1.2GHz高带宽数据开关
支持SDP/CDP/DCP模式自动切换
在3V的恶劣冷启动情况下保持数据通信
36V 3A同步降压转换器
- 3V至36V输入电压范围
- 3A连续输出电流
- CC/CV模式控制
- 可调且可同步的开关频率：300kHz至2.2MHz
- 轻载时可选PSM/PWM模式
- 可调软启动
- 通过负载线补偿，USB电源输出电压可在5V至6V之间调节
- 可选扩频频率调制以降低EMI
保护功能
- DDS+/DS-过压保护
- 过温保护
- 逐周期过流限制保护
- 输入欠压保护
- VBUS过压保护
- 相邻引脚短路保护
电源正常指示
使能控制
DS+/DS-引脚HBM 8kV静电防护
可焊侧翼封装
通过AEC - Q100 1级认证
环境温度范围：-40℃至125℃
结温范围：-40℃至125℃

应用领域

汽车充电器
USB电源充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~6V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
