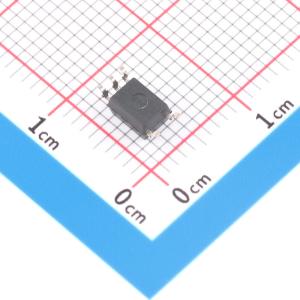

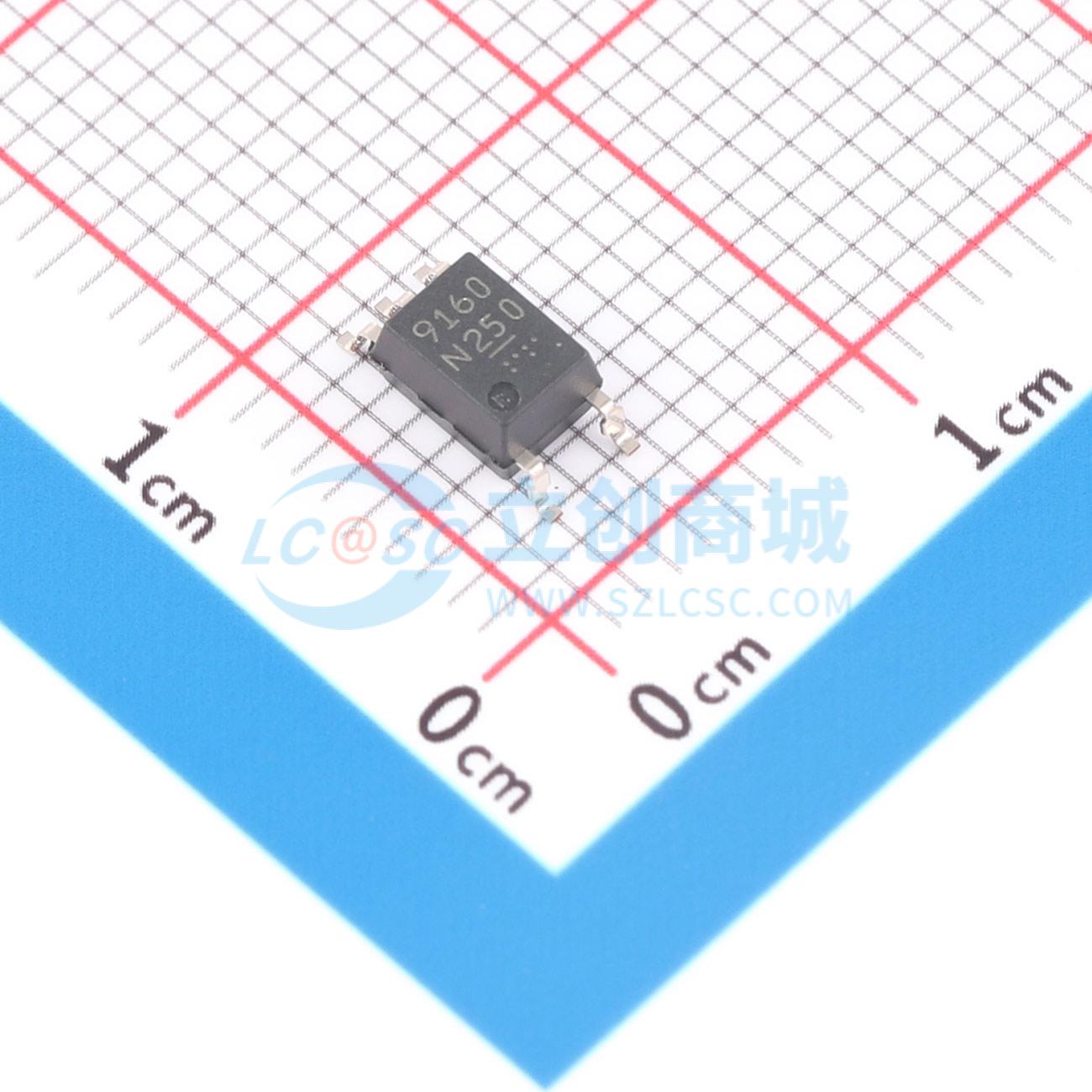

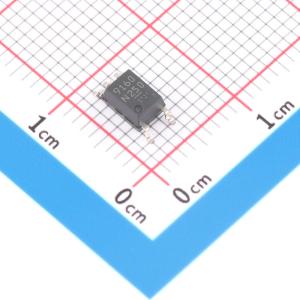

RV1S9160ACCSP-100C#SC0
5引脚光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款光耦合器，具有高达 15Mbps 的高速开关能力，采用低电平有效输出逻辑，输入侧为 AIGaAs 发光二极管，输出侧为带光电二极管的集成电路。该产品可在 3.3V/5V 电源下实现低电流运行，具有高抗噪共模抑制比（CMR）：最小 50kV/μs，可在高达 125℃的高温环境下的逻辑接口电路中工作。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RV1S9160ACCSP-100C#SC0
- 商品编号
- C5739140
- 商品封装
- SOIC-5-175mil
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 传播延迟 tpLH | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 60ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
