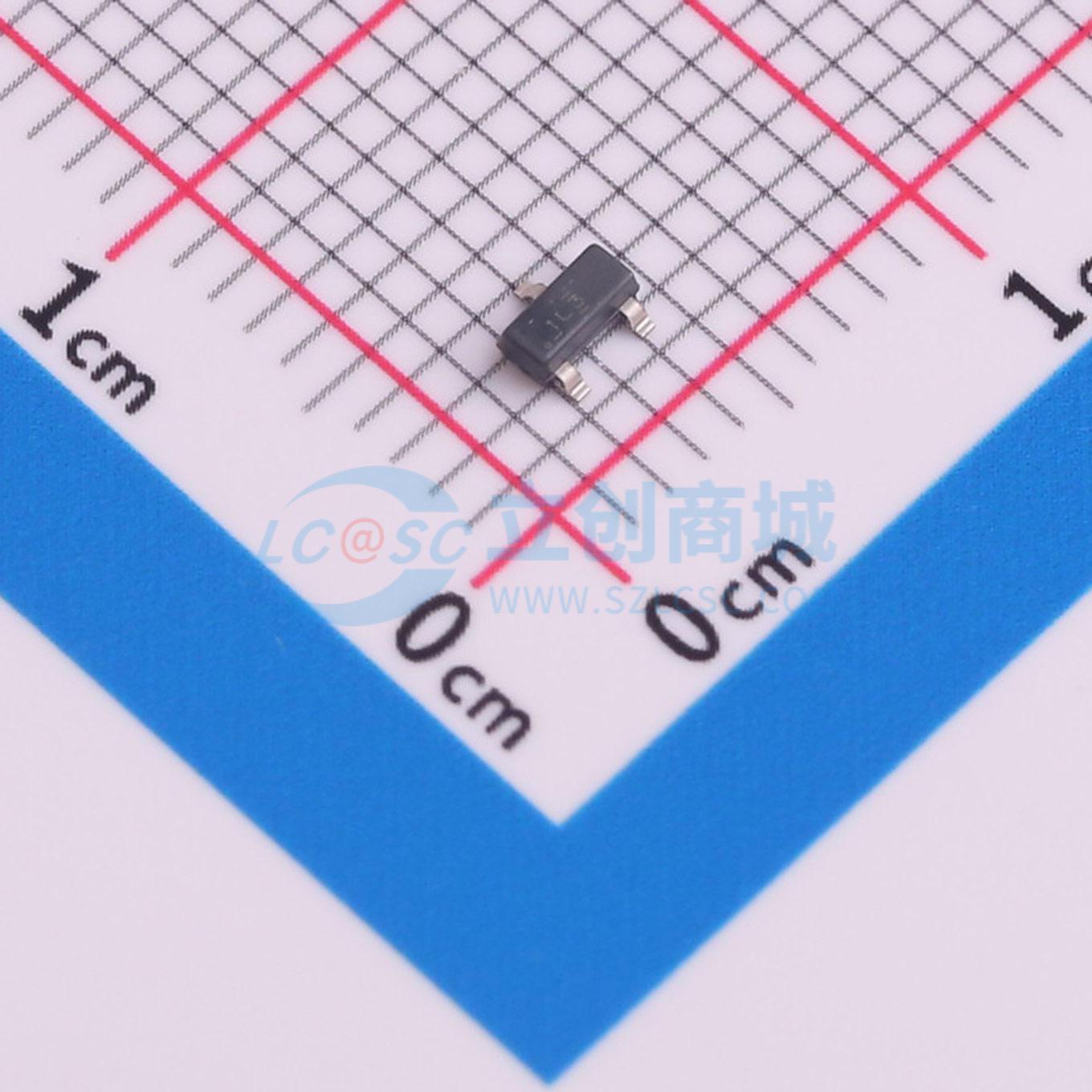

温馨提醒：图片仅供参考，商品以实物为准
ESD2CAN24DBZRQ1
双向 24V 5.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD2CAN24-Q1 适用于车载网络的汽车类双路 3pF、±24V、±30kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD2CAN24DBZRQ1
- 商品编号
- C5736151
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031671克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 5.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 210W@8/20us | |
| 击穿电压 | 35.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
应用领域
- 汽车车内网络：
- 控制器局域网（CAN）
- 具有可变数据速率的控制器区域网络（CAN-FD）
- 低速、容错CAN
- 高速CAN
- 工业控制网络：
- DeviceNet
- IEC 62026-3
- CANopen – CiA 301/302-2 和 EN 50325-4
