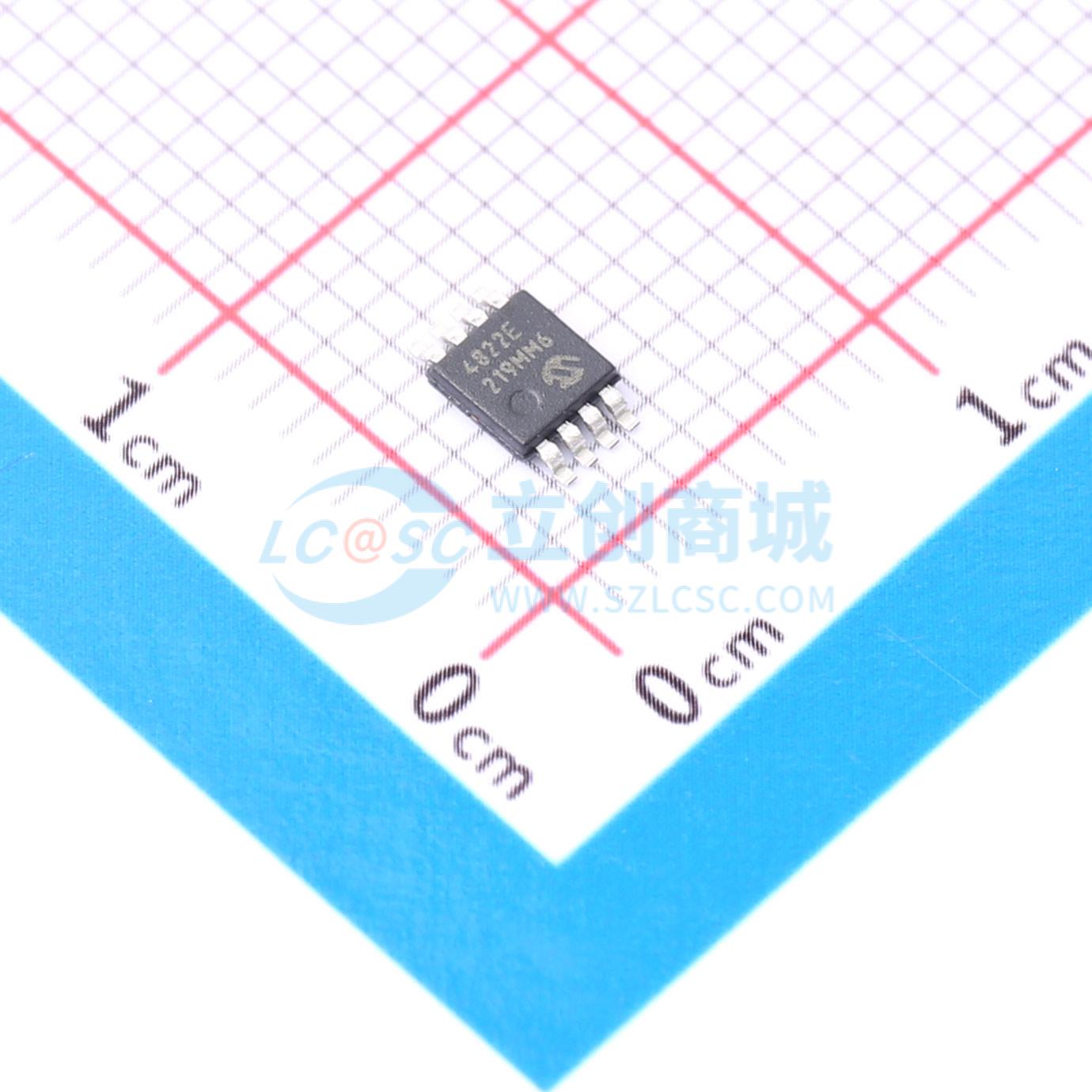

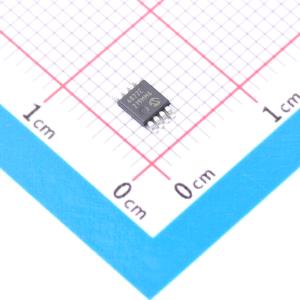

温馨提醒：图片仅供参考，商品以实物为准

MCP4822-E/MS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7V-5.5V低功耗、低DNL的12位数字模拟转换器（DAC），具有内部带隙电压基准、可选2倍缓冲输出和串行外设接口（SPI™）。为需要校准或补偿信号（如温度、压力和湿度）的工业应用提供高精度和低噪声性能。采用电阻串架构，具有低DNL误差、低比例温度系数和快速建立时间的优点。指定在扩展温度范围内工作，包括双缓冲寄存器，允许使用LDAC引脚同时更新。还集成了上电复位（POR）电路，以确保可靠上电。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP4822-E/MS
商品编号: C636208
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.0625克(g)

商品参数

商品概述

MCP482X 器件是工作电压为 2.7V - 5.5V 的低功耗、低微分非线性（DNL）12 位数模转换器（DAC），内置带隙电压基准、可选 2 倍缓冲输出和串行外设接口（SPI）。 MCP482X 系列 DAC 为工业应用提供高精度、低噪声性能，适用于需要对信号（如温度、压力和湿度）进行校准或补偿的场合。 MCP482X 器件具有扩展温度范围，提供 PDIP、SOIC 和 MSOP 封装。 MCP482X 器件采用电阻串架构，具有低 DNL 误差、低比例温度系数和快速建立时间等固有优势。这些器件在扩展温度范围内有明确的性能指标。MCP482X 系列包含双缓冲寄存器，可使用 LDAC 引脚实现同步更新。这些器件还集成了上电复位（POR）电路，确保可靠上电。

商品特性

12 位分辨率
±0.2 LSB DNL（典型值）
±2 LSB INL（典型值）
单通道或双通道
轨到轨输出
支持 20 MHz 时钟的 SPI 接口
可通过 LDAC 引脚同时锁存双 DAC
4.5 μs 快速建立时间
可选单位增益或 2 倍增益输出
2.048V 内部带隙电压基准
50 ppm/℃ VREF 温度系数
2.7V 至 5.5V 单电源供电
扩展温度范围：-40℃ 至 +125℃

应用领域

设定点或偏移调整
传感器校准
精密可选电压基准
便携式仪器（电池供电）
光通信设备校准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	-

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	20MHz
	静态电流	415uA
