MCP47FEB22A2-E/ST

MCP47FEBXX 是单通道和双通道 8 位、10 位和 12 位缓冲电压输出数模转换器 (DAC)，具备非易失性存储器和 I²C 串行接口。 可选择 VREF 引脚、器件 VDD 或内部带隙电压作为 DAC 的参考电压。选择 VDD 时，VDD 会在内部连接到 DAC 参考电路。使用 VREF 引脚时，用户可将输出缓冲器的增益选择为 1 或 2。增益为 2 时，VREF 引脚电压应限制在最大 VDD/2。 这些器件具有两线 I²C 兼容串行接口，支持标准 (100 kHz)、快速 (400 kHz) 或高速 (1.7 MHz 和 3.4 MHz) 模式。

• 工作电压范围：- 2.7V 至 5.5V - 完整规格 - 1.8V 至 2.7V - 器件规格缩减
• 输出电压分辨率：- 8 位：MCP47FEB0X (256 级) - 10 位：MCP47FEB1X (1024 级) - 12 位：MCP47FEB2X (4096 级)
• 轨到轨输出
• 快速建立时间 6 µs（典型值）
• DAC 电压参考源选项：- 器件 VDD - 外部 VREF 引脚（缓冲或非缓冲） - 内部带隙（典型值 1.22V）
• 输出增益选项：- 单位增益 (1x) - 2x（不使用内部 VDD 作为电压源时）
• 非易失性存储器 (EEPROM)：- 用户编程的上电复位 (POR)/欠压复位 (BOR) 输出设置恢复和器件配置位 - 自动恢复保存的 DAC 寄存器设置 - 自动恢复保存的器件配置（电压参考、增益、掉电）
• 上电/欠压复位保护
• 非易失性存储器写保护 (WP) 位
• 掉电模式：- 断开输出缓冲器（高阻抗） - 选择 V0UT 下拉电阻 (100 kΩ 或 1 kΩ)
• 低功耗：- 正常工作：<180 μA（单通道），380 μA（双通道） - 掉电工作：典型值 650 nA - EEPROM 写周期（最大 1.9 mA）
• I2C 接口：- 从地址选项：四个预定义地址或用户可编程（所有 7 位） - 标准 (100 kbps)、快速 (400 kbps) 和高速（最高 3.4 Mbps）模式

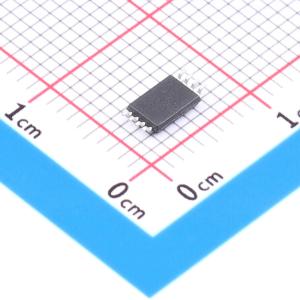

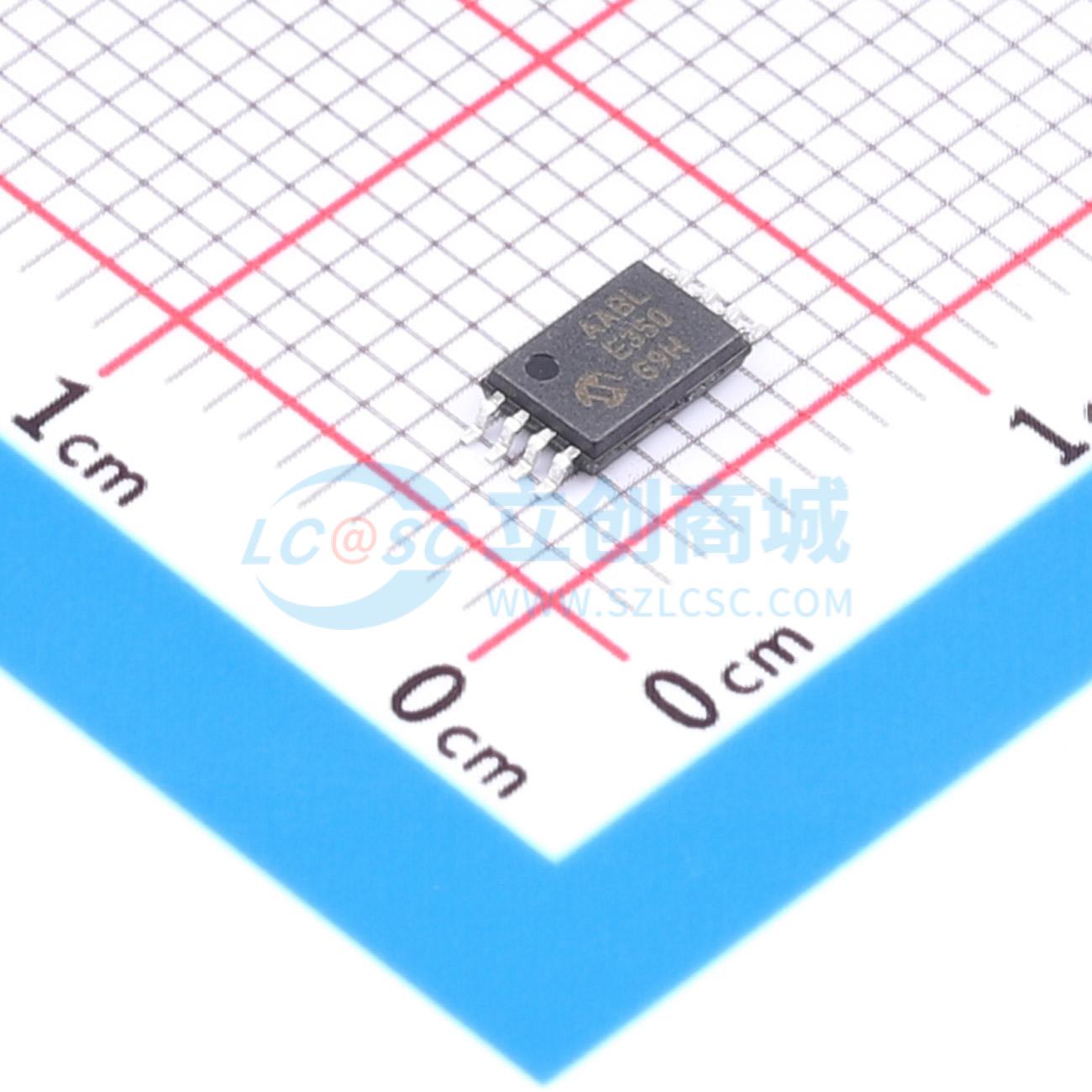

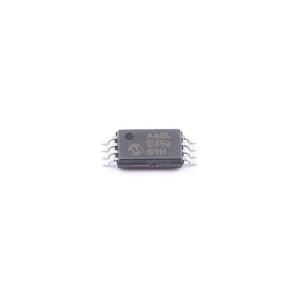

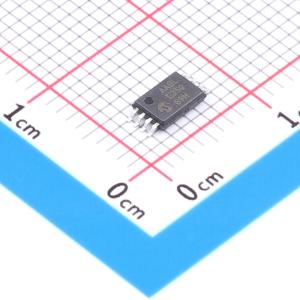

• 封装类型：8 引脚 TSSOP
• 扩展温度范围：-40℃ 至 +125℃

• 设定点或偏移调整
• 传感器校准
• 低功耗便携式仪器
• 电脑外设
• 数据采集系统
• 电机控制
