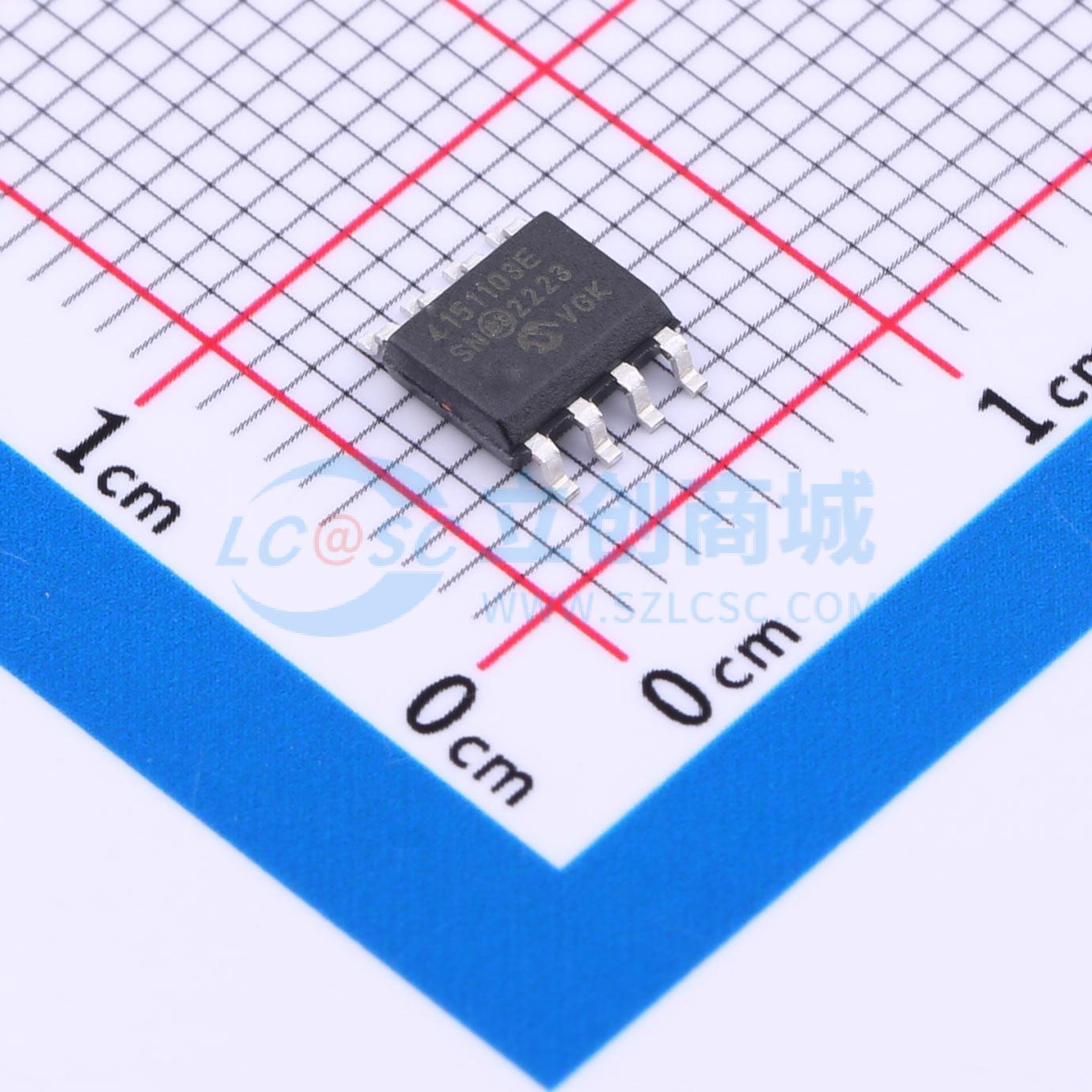

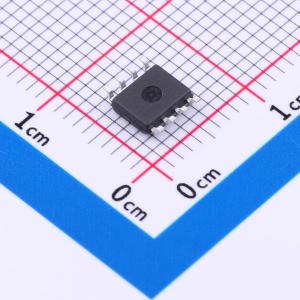

MCP4151-103E/SN

MCP41XX 和 MCP42XX 器件通过 SPI 接口提供了广泛的产品选择。该系列器件支持 7 位和 8 位电阻网络，以及电位器和变阻器引脚配置。

• 单或双电阻网络可选
• 电位器或变阻器配置可选
• 电阻网络分辨率：7 位：128 个电阻（129 级）；8 位：256 个电阻（257 级）；RAB 电阻可选值：5kΩ、10kΩ、50kΩ、100kΩ
• 滑动端可实现从零刻度到满刻度操作
• 低滑动端电阻：典型值 75Ω
• 低温漂系数：绝对（变阻器）：-40℃ 至 70℃ 时典型值 50 ppm；比例（电位器）：典型值 15 ppm
• SPI 串行接口（10MHz，模式 0,0 和 1,1）；可高速读写滑动端寄存器；SDI/SDO 复用（仅 MCP41X1）
• 可通过以下方式实现电阻网络端子断开功能：关断引脚（SHDN）；端子控制（TCON）寄存器
• 欠压复位保护（典型值 1.5V）
• 串行接口静态电流（典型值 2.5 μA）
• 高耐压数字输入：最高 12.5V
• 支持分离电源轨应用
• 所有数字输入均有内部弱上拉
• 宽工作电压：2.7V 至 5.5V（器件特性规定）；1.8V 至 5.5V（器件工作）
• 宽带宽（-3 dB）操作：5.0kΩ 器件典型值 2 MHz
• 扩展温度范围（-40℃ 至 +125℃）
